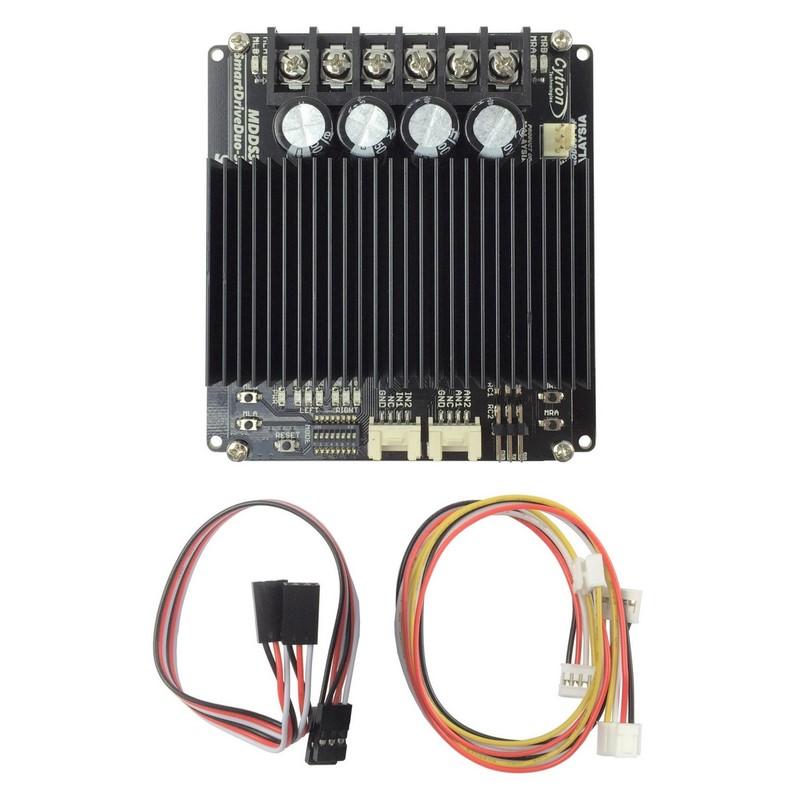

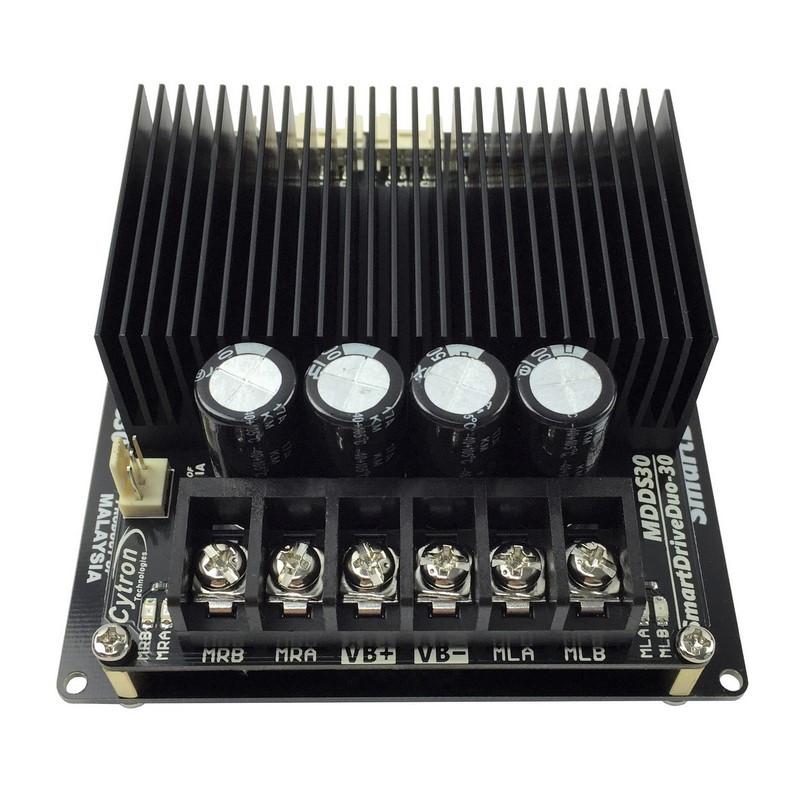

30Amp 7V-35V SmartDrive DC-motordriver (2 kanalen)

Artikelnr. 55674 Merk Cytron Model MDDS30 Share Schrijf een review
30Amp 7V-35V SmartDrive DC-motordriver (2 kanalen)



Beschrijving

Dit is SmartDriveDuo-30, met het gemak van het accepteren van het RC ( Radio Control ) -signaal om twee DC-geborstelde motoren in onafhankelijke of gemengde modus aan te drijven, is het perfect voor gevechtsrobots. Niet te vergeten het ondersteunt tot 80 Ampère piekstroom (1 seconde) en 30 Ampère continue stroom op elk kanaal, het beste voor motor met gemiddeld vermogen.En daarmee is het slim genoeg om het stuursignaal te accepteren van:

  • RC (radiobesturing)
  • PWM van microcontroller
  • Analoge spanning van potentiometer / variabele weerstand / joystick
  • UART-gegevens van microcontroller

De bedieningsmodus wordt bepaald door de configuratie op de DIP-schakelaar, raadpleeg de gebruikershandleiding voor gedetailleerde instellingen. Niet te vergeten, om het RC-ontvanger vriendelijk te maken, hebben we 2x3header-pin toegevoegd, met slechts 2 x RC-verlengkabel (die is inbegrepen), de bedrading is klaar, het duurt slechts 2 minuten! En standaard is MDDS30 geconfigureerd in RC-controller, gemengde bedieningsmodus, nog eenvoudiger!Met het brede bedrijfsspanningsbereik van de MDDS30 kunt u nu twee SLA-accu's in serie plaatsen om uw motor van stroom te voorzien, aangezien deze een input tot 35VDC ondersteunt. En u heeft maar één voedingsingang nodig om de motor en de bestuurder te bedienen. Maak je geen zorgen, de 3-cels en de 6-cels Li-po batterij zijn binnen de bedrijfsspanning :) Hey! Het wordt ook geleverd met waarschuwing voor lage batterijspanning, wat heb je nog meer nodig?Welke motor is goed om te worden aangedreven door MDDS30? Zolang de motor:

  • Is DC-borstelmotor (twee terminals)
  • Bedrijfsspanning van 7V tot 35VDC
  • Nominale stroom <= 30A
  • Piekstroom <= 80A

Kenmerken:

  • Bidirectionele bediening voor dubbel geborstelde gelijkstroommotor.
  • Ondersteun motorspanning van 7V tot 35VDC .
  • Maximale stroom tot 80A piek (1 seconde), 30A continu, elk kanaal.
  • Aan boord MOSFET's worden geschakeld op 18 kHz voor stille werking.
  • Regeneratief remmen.
  • Ingebouwde fout-LED's om aan te geven: (elk kanaal)
    • Invoerfout (knippert 2 keer)
    • Onderspanningswaarschuwing (knippert 3 keer)
    • Overspanningsbeveiliging (knippert 4 keer)
    • Bescherming tegen te hoge temperatuur (knippert 5 keer)
  • Thermische bescherming.
  • Huidige limietbescherming.
  • Meerdere invoermodi:
    • RC (radiobesturing)
    • Analoge spanning van potentiometer / variabele weerstand / joystick
    • PWM en DIR (tekengrootte en vergrendelde antifase) van microcontroller
    • Serieel vereenvoudigd of serieel verpakt vanuit microcontroller
  • Grove compatibele connectoren voor controle-invoer.
  • RC (Radio Control) vriendelijke connectoren.
  • Ingebouwde drukknoppen voor snelle test en handmatige bediening.
  • Ingebouwde LED-indicatoren voor fout, RUN, overstroom, motoroutput, voor elk kanaal.
  • GEEN POLARITEITSBESCHERMING VOOR V-MOTOR.
  • Afmeting: 81,28 mm (B) x 101,60 mm (L) x 42 mm (H)

Documenten:

Handleidingen:

Paklijst:

Eigenschappen

Merk informatie
Merk Cytron
ModelMDDS30
Cytron
€ 87,95€ 72,70 Excl. BTW (NL)
Niet op voorraad Levertijd 5 tot 30 werkdagen
Staffelkortingen weergeven Verzonden vanaf € 5,95 (NL) 30 dagen bedenktermijn Uitstekende service

Soortgelijke producten

Vragen en antwoorden

Q The Netherlands LucasIk heb 2 DC motoren(11.5V, 120W, 2800 RPM). De piek stroom weet ik niet, zal deze 30A versie voldoen of moet ik de 60A versie halen? Bekijk 1 antwoord   |   Beantwoord deze vraag
