24 GHz Magnetron Radarsensor

Artikelnr. 56794 Merk DFRobot Model SEN0306 Share Schrijf een review
24 GHz Magnetron Radarsensor



Beschrijving

Microgolfradarsensor kan afstand detecteren door radiogolven te verzenden en te ontvangen. In vergelijking met andere soorten bereik- en afstandssensoren, kan de radarsensor een veel kleinere afmeting, een lager gewicht en een groter detectiebereik bieden. Bovendien kan de sensor een stabiele prestatie behouden, zelfs in ruwe omgevingen, en kan hij de meeste niet-metalen materialen, stof, rook en mist enz. Doordringen. Bovendien kan hij worden gebruikt om de afstand van meerdere doelen te detecteren.

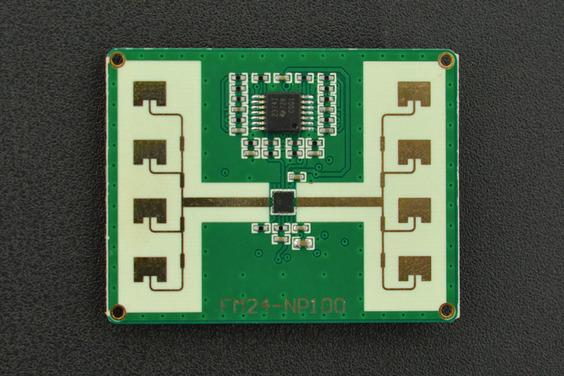

Dit is een K-band millimetergolfbereikradar met geïsoleerde zenderantenne en ontvangerantenne. Het principe van een radarafstandssensor is vrij eenvoudig te begrijpen: zend en ontvang microgolven om de afstand tot het oppervlak van een object te meten. De sensor ondersteunt FMCW-modulatie. Alle signaalverwerkingseenheden van de radarsensor zijn geïntegreerd in het product, daarom kunnen gebruikers de afstand rechtstreeks verkrijgen via de asynchrone seriële interface. Voor afstandsdetectie van meerdere doelen of meettoepassingen in speciale omstandigheden, kunnen gebruikers de werkmodus wijzigen om spectrale informatie over afstanden te verkrijgen en te verwerken.

De microgolfradarsensor maakt gebruik van ASI-communicatie, met een bandfrequentie van 57600bit / s en een logisch niveau van 3,3 V TTL, dat rechtstreeks kan communiceren met de bovenste computer of een andere MCU, waardoor de ontwikkelingscyclus aanzienlijk wordt verkort.
Gebruik het met controllers zoals Arduino om meer praktische en krachtigere functies te realiseren, zoals een achteruitrij-radarsysteem voor auto's, automatische deuropener, UAV, detectie van passagiersstroom, apparaat om botsingen te voorkomen.

Specificatie
  • Ingangsspanning: 4-8V (DC)
  • Logisch niveau: 3.3V (TTL)
  • Invoerstroom:> 100mA
  • Stroomverbruik: 400 mW
  • Snelheid gegevensupdate: 10Hz
  • Zendvermogen: 0-10dBm
  • Modulatie: FMCW
  • Afmeting: 34 mm * 44 mm * 5 mm / 1,34 * 1,73 * 0,20 ''
  • Detectie afstand: 0,5-20 m
  • Bereik Resolutie: 0,01 m
  • H - Halve kracht van het vliegtuig Beamwidth: 78 (-3db)
  • V - Plane Half Power bundelbreedte: 23 (-3db)
  • Nauwkeurigheid: ± 0,1 m
  • Opslagtemperatuur: -40-85 ℃
  • Werktemperatuur: 0-70 ℃
  • Gewicht: 8 gram

Documenten

Eigenschappen

Merk informatie
Merk DFRobot
ModelSEN0306
DFRobot
€ 107,20€ 88,60 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 5 tot 10 werkdagen
Staffelkortingen weergeven Gratis verzending! (NL) 30 dagen bedenktermijn Uitstekende service
