64x32 RGB LED Matrix - 3 mm pitch

Artikelnr. 56439 Merk Adafruit Model 2279 Share Schrijf een review
64x32 RGB LED Matrix - 3 mm pitch



Beschrijving

Haal een klein beetje Times Square in huis met dit lieve 64 x 32 vierkante RGB LED matrix paneel. Deze panelen worden normaal gesproken gebruikt om videomuren te maken, hier in New York zien we ze aan de zijkanten van bussen en bushaltes, om animaties of korte videoclips weer te geven. We dachten dat ze er echt gaaf uitzagen, dus hebben we een paar dozen van een fabriek opgehaald.

Deze versie is de 3 mm pitch 64x32 RGB LED Matrix. Let op: je kunt geen Arduino UNO gebruiken om deze maat te rijden, het is veel te groot! Gebruik een Arduino Mega, Raspberry Pi, BBB of ander apparaat dat het weergeven van RGB-matricies aankan en veel RAM heeft.

Dit paneel lijkt veel op ons 4 mm Grid 64x32 RGB LED-matrixpaneel, maar de LED's op dit paneel zijn iets dichter bij elkaar (een 3 mm-toonhoogte), zodat u niet zo ver weg hoeft te staan om het te waarderen. Het is gemaakt om er binnen goed uit te zien, zelfs met een groothoekweergave (160 graden) en ziet er geweldig uit bij omgevingslicht.

Deze matrix heeft 2048 heldere RGB-LED's gerangschikt in een raster van 64x32 aan de voorkant. Aan de achterkant bevinden zich twee IDC-connectoren (één ingang, één uitgang: in theorie kunt u deze aan elkaar koppelen) en 12 16-bits vergrendelingen waarmee u het scherm kunt besturen met een scansnelheid van 1:16.

Deze displays zijn technisch 'chainable' - sluit één output aan op de volgende input - maar onze Arduino voorbeeldcode ondersteunt dit (nog) niet.

Deze panelen hebben 13 digitale pinnen nodig (6 bit data, 7 bit controle) en een goede 5V voeding, tot 4A per paneel.

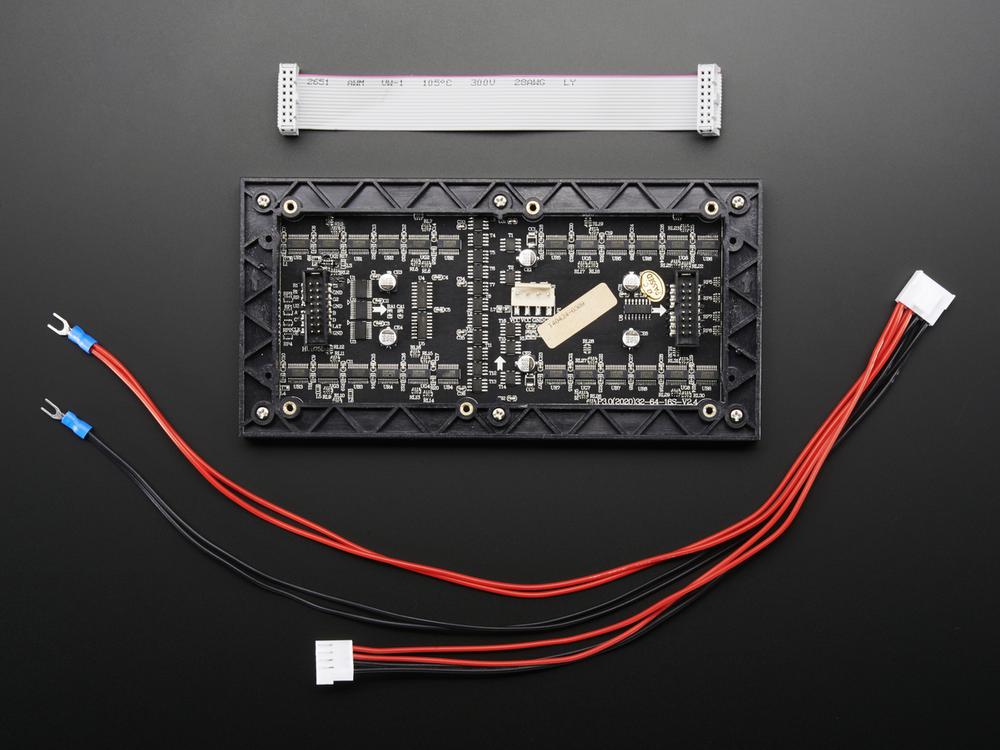

Komt met:
  • Een enkel 64x32 RGB-paneel,
  • Een IDC-kabel
  • Een plug-in stroomkabel
  • We hebben ook 4 montageschroeven en mini-magneten (het lijkt erop dat deze vaak op een magnetische basis worden gemonteerd).

Houd er rekening mee dat deze schermen zijn ontworpen om te worden aangestuurd door FPGA's of andere snelle processors: ze hebben geen ingebouwde PWM-besturing. In plaats daarvan zou je het scherm steeds opnieuw moeten tekenen om het hele ding 'handmatig' PWM te maken. Op een Arduino Mega van 16 MHz zijn we erin geslaagd om 12-bits kleuren (4096 kleuren) met 40% CPU-gebruik te persen, maar dit scherm zou echt schitteren als het wordt aangedreven door een FPGA, CPLD, Propeller, XMOS of een andere multi-core controller met hoge snelheid. Het goede nieuws is dat het scherm pre-wit is uitgebalanceerd met een mooie uniformiteit, dus als je alle LED's inschakelt, is het geen bijzonder getint wit.

Natuurlijk zouden we je niet achterlaten met een datasheet en "veel geluk!" We hebben volledige bedradingsschema's en werkende Arduino-bibliotheekcode met voorbeelden van tekenpixels, lijnen, rechthoeken, cirkels en tekst. Binnen een uur krijgt u uw kleur stralen! Op een Arduino heb je 16 digitale pinnen en ongeveer 3200 bytes RAM nodig om het 12-bits kleurenbeeld te bufferen.

Houd er rekening mee dat:
  • De achterkant van de matrix is groen of zwart
  • Dit product wordt mogelijk geleverd met een of twee stroomaansluitingen
  • Mogelijk is er een korte koppelingsgegevenskabel in het midden geïnstalleerd

Eigenschappen

Merk informatie
Merk Adafruit
Model2279
Adafruit
€ 105,90€ 87,50 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 10 tot 30 werkdagen
Gratis verzending! (NL) 30 dagen bedenktermijn Uitstekende service
