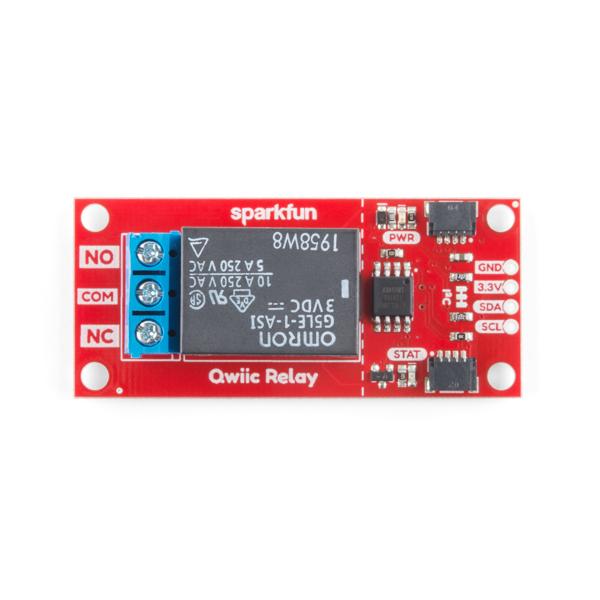

SparkFun Qwiic enkel relais

SparkFun Qwiic enkel relais

Artikelnr. 56891 Merk Sparkfun Model COM-15093 Share
Schrijf een review
Sparkfun
€ 16,30€ 13,50 Excl. BTW (NL)
... stuks op voorraad
In winkelwagen
Staffelkortingen weergeven Vandaag voor 23:59 besteld, morgen in huis. Verzonden vanaf € 2,95 (NL) 30 dagen bedenktermijn
+ =
Slim combineren Totaal prijs: In winkelwagen

Beschrijving Links Bijlagen

Heb je ooit iets krachtigs willen besturen of heb je ooit een apparaat met een hoog vermogen van je Arduino of een andere microcontroller met laag vermogen moeten in- / uitschakelen? De SparkFun Qwiic Single Relay biedt u het gemakkelijkst te gebruiken relais tot nu toe. De Single Relay-kaart kan gedurende lange tijd tot 5,5 A bij 240 VAC aan en stelt u in staat om grote stroombelastingen te regelen met eenvoudige I2C-opdrachten. Gebruikmakend van ons handige Qwiic-systeem en ingebouwde schroefklemmen, is solderen niet nodig om het op de rest van uw systeem aan te sluiten!

Het Qwiic-relais wordt geleverd met een standaard I2C-adres van 0x18, maar kan worden gewijzigd met een eenvoudig commando waarmee u meer dan 100 Qwiic-relais op een enkele bus kunt bedienen (maar houd er rekening mee dat het omschakelen van veel relais op een 3.3V-bus spanningspieken kan veroorzaken dus een externe voeding is vereist)! Bovendien bevindt zich aan de achterkant van het bord een adresjumper. Als u deze jumper met soldeer sluit, wordt het adres gewijzigd in 0x19.

We hebben veel veiligheidsmaatregelen op de printplaat aangebracht, waaronder de aarde-isolatie tussen de belasting en de laagspanningsregeling is verbeterd en er is een luchtspleet rond de gemeenschappelijke pin toegevoegd. De sporen tussen het relais en de NC / NO / COM-klemmen zijn verdubbeld om de maximale stroom te verhogen. Maar als u zich niet op uw gemak voelt bij het spelen met hoogspannings-wisselstroom, is dat begrijpelijk. Overweeg in plaats daarvan het IoT Power Relay te gebruiken. Het wordt niet ondersteund door I2C, maar het IoT Power Relay bevat shielding om onbedoelde schokken te voorkomen en is geweldig om te leren hoe u relaisvoedingsaccessoires kunt gebruiken.

Notitie: Het I2C-adres van het enkele relais is 0x18 en kan via een jumper worden geselecteerd tot 0x19 (softwareconfigureerbaar naar elk adres). Een multiplexer / Mux is vereist om te communiceren met meerdere Single Relay-sensoren op een enkele bus. Als u meer dan één enkele relaissensor moet gebruiken, overweeg dan om de Qwiic Mux Breakout te gebruiken.

Het SparkFun Qwiic Connect-systeem is een ecosysteem van I2C-sensoren, actuatoren, shields en kabels die het maken van prototypes sneller en minder foutgevoelig maken. Alle Qwiic-compatibele kaarten gebruiken een gemeenschappelijke 1 mm pitch, 4-pins JST-connector. Dit vermindert de hoeveelheid benodigde PCB-ruimte, en gepolariseerde aansluitingen zorgen ervoor dat u deze niet verkeerd kunt aansluiten.


Kenmerken:
  • Spanning: 1.7V-3.6V
  • Spoelweerstand: 23,5Ω
  • I2C-adres: 0x18 (standaard), (jumper verandert in 0x19)
  • Max. Stroom (via relais): 5,5 A (240 VAC)

Eigenschappen

Spanning 1,7 V - 3,6 V
Model G5LE
Communicatie I2C
Schakel vermogen 5,5 A 240 VAC
Aantal relais 1
