IR Break Beam Sensor - 5 mm LED's

IR Break Beam Sensor - 5 mm LED's.

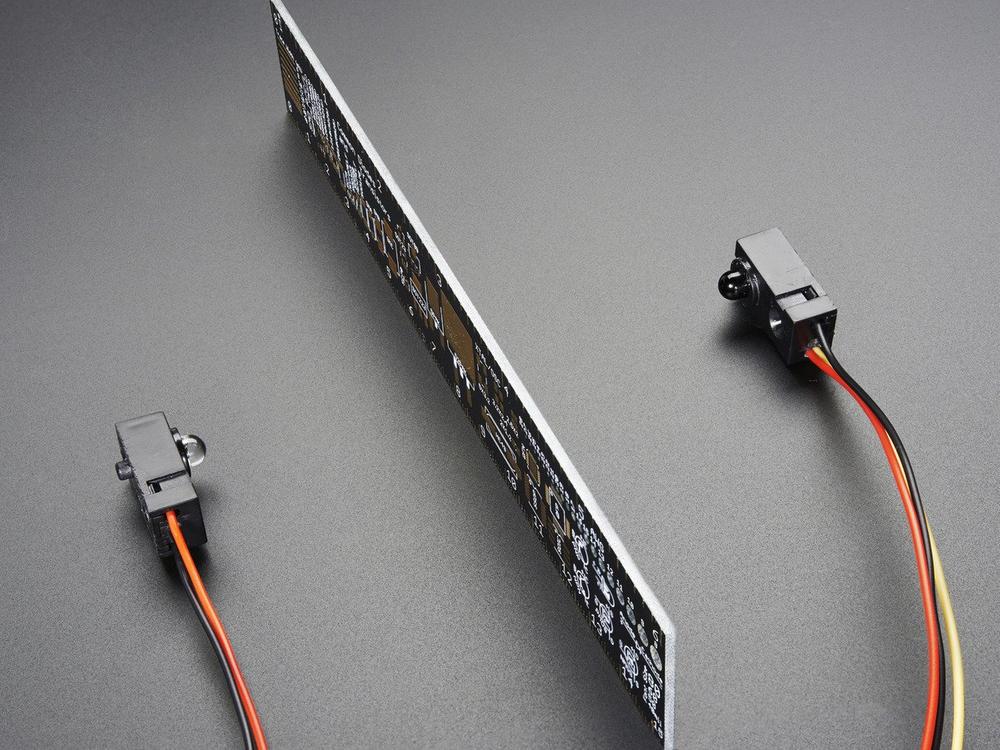

Infrarood (IR) breekbundelsensoren zijn een eenvoudige manier om beweging te detecteren. Ze werken door een zenderzijde te hebben die een straal van voor mensen onzichtbaar IR-licht uitzendt, en vervolgens een ontvanger aan de overkant die gevoelig is voor datzelfde licht. Als er iets tussen de twee passeert en het is niet transparant voor IR, dan is de 'straal gebroken' en zal de ontvanger het je laten weten.

In vergelijking met PIR-sensoren zijn breekbalken sneller en geven ze een betere controle over waar u de beweging wilt detecteren. In vergelijking met Sonar-modules zijn ze minder duur. U hebt echter zowel de zender als de ontvanger nodig aan weerszijden van het gebied dat u wilt bewaken.

Dit is de 5 mm IR-versie​Het werkt tot 50 cm / 20 ". Je kunt het voeden vanaf 3,3 V of 5 V, maar 5 V geeft je een beter bereik en dat is wat we suggereren. De ontvanger is een open-collector transistoruitgang output wat betekent dat je een pull-up-weerstand nodig hebt als u een digitaal signaal van de signaaldraad wilt lezen. De meeste microcontrollers hebben de mogelijkheid om een ingebouwde pull-up-weerstand in te schakelen. Als u dat niet doet, sluit dan een weerstand van 10K aan tussen de witte draad van de ontvanger en de rode draad. wil je een relais of LED of wat dan ook aansturen, het kan tot 100mA naar ground

We hebben ook een 3 mm-versie die werkt voor iets kortere afstanden.
