SparkFun Driver met grote cijfers

De SparkFun Large Digit Driver is een controllerrugzak die aan een ketting kan worden vastgemaakt en die direct aan de achterkant van onze grote 6,5 "7-segment displays kan worden gesoldeerd. Grote numerieke displays zijn een geweldige aanvulling op elk project waarbij je informatie op afstand wilt kunnen zien Scoremakers en rondetimers zouden een geweldige toepassing zijn voor grote 7-segment LED-displays.

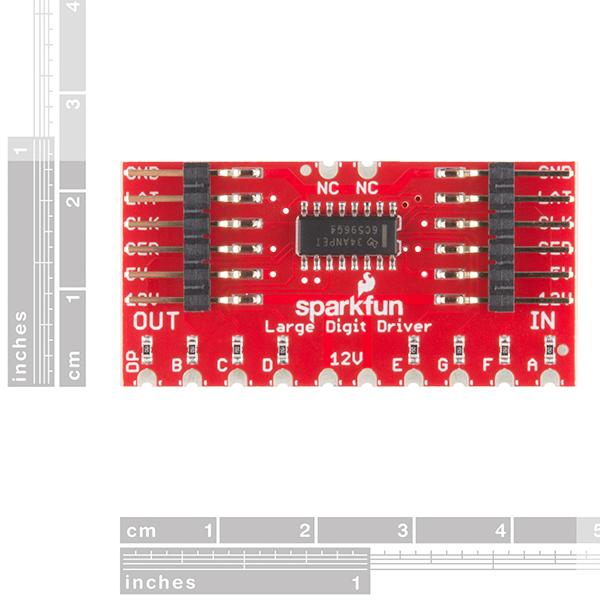

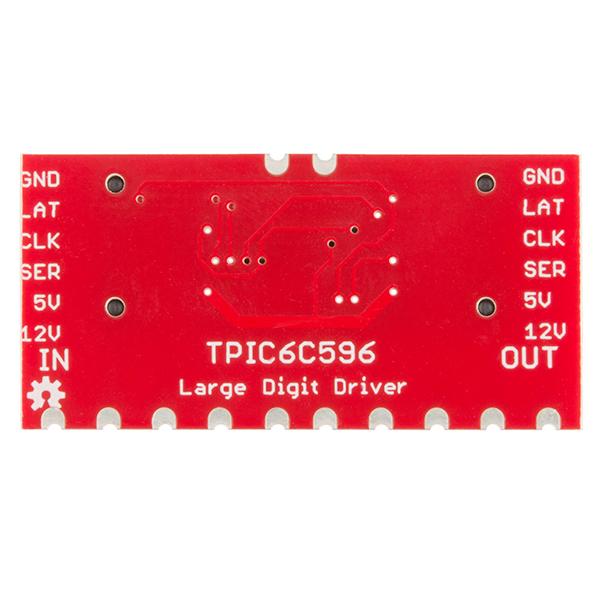

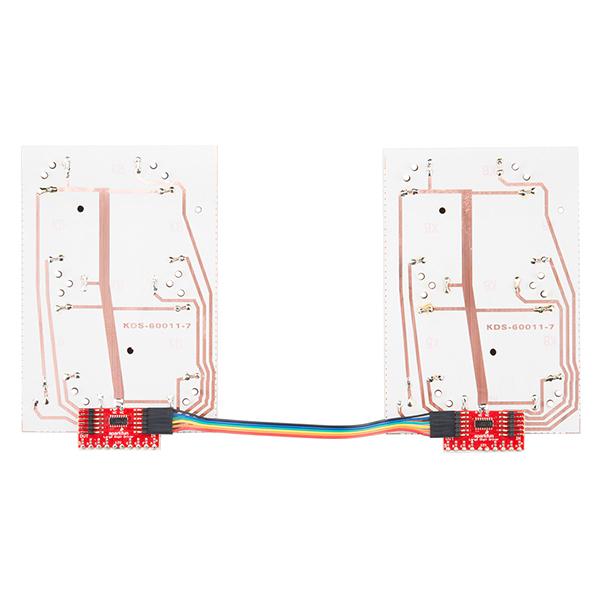

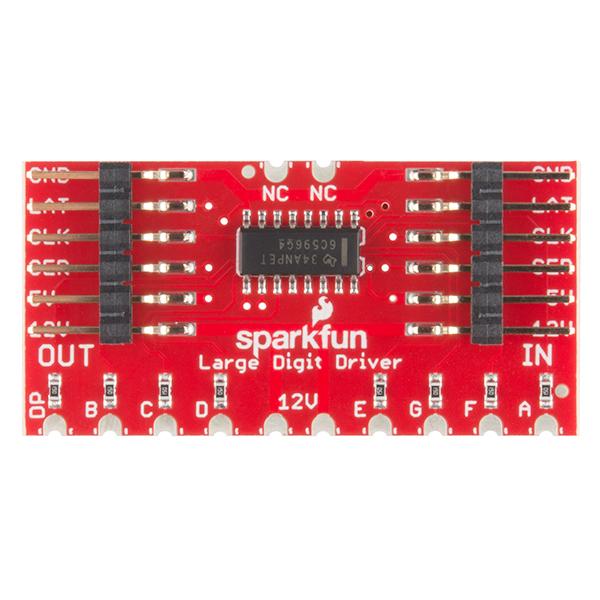

De SparkFun Large Digit Driver kan eenvoudig aan de achterkant van het 7-segment display worden bevestigd door alle 10 castellations-pinnen aan de onderkant van het bord te solderen, evenals de twee extra castellations aan de bovenkant. Houd er rekening mee dat de Large Digit Driver zowel 12V nodig heeft voor de LED's als 5V voor de ingebouwde TPIC6C596 IC. Elke driver is uitgerust met zes input-pinnen en zes output-pinnen, waardoor de driver aan elkaar geketend kan worden. De input / output-pinnen worden weergegeven als GND (Ground), LAT (Latch), CLK (Clock), SER (Serial), 5V (Power voor de driver IC) en 12V (Power voor het 7-segment display).

De driver met grote cijfers heeft 8 inline 15 Ohm-weerstanden om de stroom door elk segment op het 6 "-display te beperken tot 20mA (zoals gedicteerd door de displaydatasheet). Je hebt ongeveer 160mA stroom nodig bij 12V voor elk cijfer in je display.

We gebruikten de SparkFun Large Digit Driver in onze AVC Battle-Bot Arena om tijden en scores weer te geven!

Kenmerken:

• Ontworpen om rechtstreeks op het 6,5 "7-segment display te bevestigen
• IC-spanning: 5V
• Zinkt tot 250mA per kanaal
• Te koppelen aan een andere grootcijferige driver
• Gegoten montagegaten
