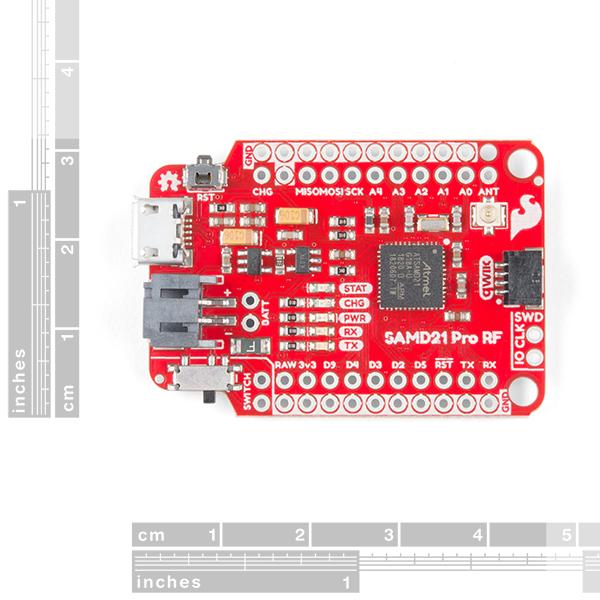

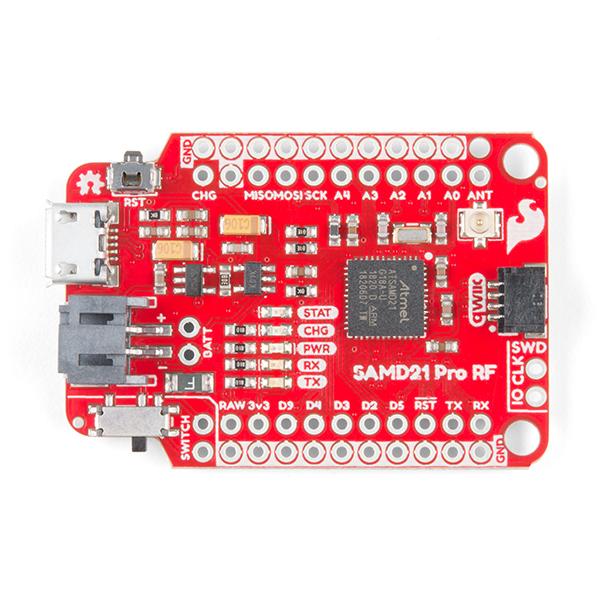

SparkFun Pro RF - LoRa, 915 MHz (SAMD21)

De SparkFun Pro RF is een LoRa®-enabled draadloos bord dat een SAMD21 en een RFM95W met een groot bereik combineert om een compact en gebruiksvriendelijk IoT Arduino-bord te maken. Met zijn snelle MCU en uitstekende punt-tot-punt datatransmissie in de 915 MHz ISM-band met LoRa-mogelijkheden, is de Pro RF een geweldige keuze voor iedereen die geïnteresseerd is in of ervaring heeft met het gebruik van datacommunicatie over lange afstanden.

Elke pin op de SparkFun Pro RF wordt vergezeld van een aardverbinding waardoor de knoppen en LED's gemakkelijk kunnen worden aangesloten. Voor het geval u iets bouwt om in kleding of een andere fysiek zware omgeving te worden ingebed, heeft de antenne een spanningsontlastingsgat om ervoor te zorgen dat uw draadantenne overleeft. Een korte (3 inch) draadantenne is voldoende voor "korte" afstanden (tot 1 mijl zichtlijn), maar we hebben ook een u.FL antenneconnector meegeleverd voor mogelijk langere afstanden.

De Pro RF bevat ook een aan / uit-schakelaar en een 2-pins JST-connector voor voeding via een lithiumbatterij. Met een Micro-B USB en de aan / uit-schakelaar in de uit-stand laadt de Pro RF de aangesloten accu op! Het bord programmeert over een versterkte Micro-B connector met een dunne resetknop die mooi op de zijkant van het bord past. We hebben zelfs onze populaire Qwiic-connector aan de rand van het bord toegevoegd, waardoor het ongelooflijk eenvoudig is om sensoren en actuatoren toe te voegen zonder soldeer of soldeerbout!

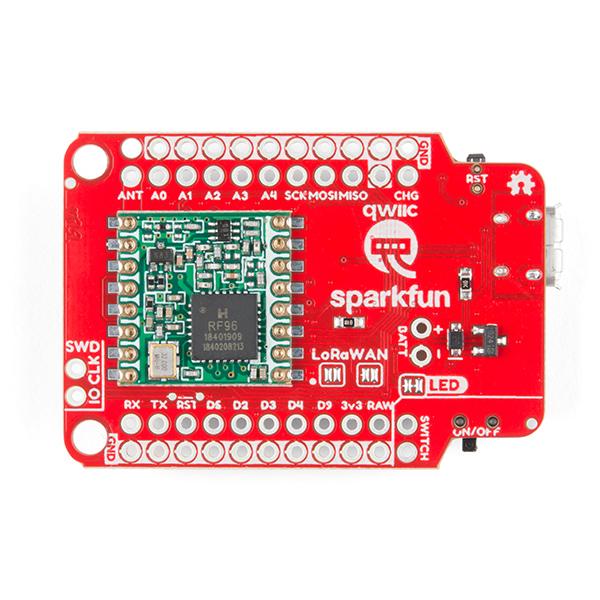

Dankzij de Arduino LoRa-libraries is de RFM95W-radio een eenvoudig te gebruiken pakketradio. Maar daar stopt het niet, want als je een paar jumpers aan de onderkant van de SAMD21 Pro RF sluit, wordt de LoRaWAN-modus op de radiomodule geïnitieerd, waardoor het een knooppunt wordt in een gedistribueerd sensornetwerk.

Ga aan de slag met de Sparkfun SAMD21 Pro RF Guide

Kenmerken:

• SAMD21G18A
  • Cortex M0 +
  • 256 KB Flash-geheugen
  • 32 MHz externe oscillator
  • 4 digitale en 5 analoge IO-pinnen met exclusieve GND-pinnen
• Hoop RFM95W LoRa-modem
  • Point to Point Radio-mogelijkheden
  • LoRa ingeschakeld
  • Frequentiebereik: 915 MHz
  • Verspreidingsfactor: 6-12
  • Bereik tot 1 mijl zichtlijn
  • U.FL-antenne
• LiPo-acculader
  • Laadtarief van 500 mA
• Qwiic ingeschakeld
• Power LED-loskoppelingsjumper voor toepassingen met laag vermogen.
• PTH-pinnen voor software debug (SWD)

Herzieningswijzigingen: Bij deze herziening van de SAMD21 Pro RF hebben we een paar wijzigingen aangebracht om het bord te verbeteren, zoals hieronder vermeld. Raadpleeg de productafbeeldingen als gebruikers niet zeker weten welke versie ze hebben gekocht.

• Het probleem met de VDDCORE-pinverbinding is opgelost
• Een naar buiten gebrachte LED-jumper voor toepassingen met laag vermogen
• PTH-pinnen toegevoegd voor software debug (SWD)
