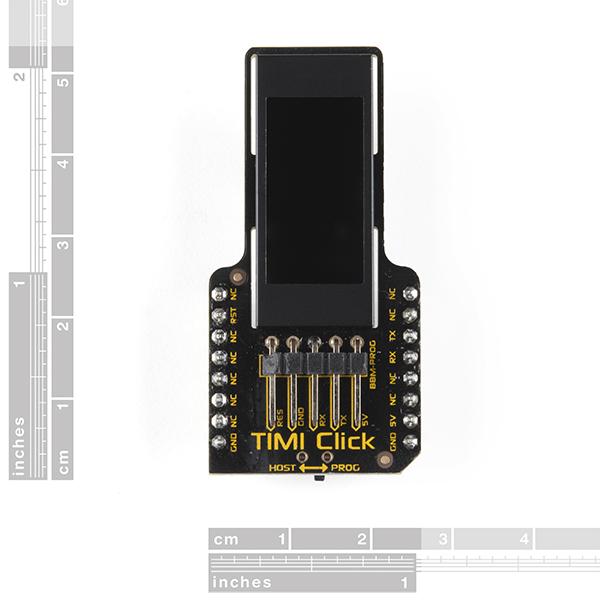

TIMI-MB - Display development module

TIMI-MB (mikroBUS™) is een unieke breadboard compatibele display ontwikkelmodule, ontworpen om ontwikkelborden/modules met een mikroBUS™ Click- socket een eenvoudig te interfacen display oplossing te bieden. TIMI-MB is bedoeld om de manier waarop elektronisch testen, ontwikkelen en projecten worden uitgevoerd te versnellen en opnieuw uit te vinden.

Gehuld in een strak metalen frame, kan TIMI vanuit elke hoek worden bekeken. Met een volledig RBG- display (65K levendige kleuren) met een resolutie van 160×80. TIMI-MB is een 0,96” TFT LCD- display die rechtstreeks wordt aangestuurd door een PIXXI-28 grafische processor van 4D Labs. Het beschikt over een MikroBUS-interface, ontworpen voor aansluiting op ontwikkelingsplatforms met een mikroBUS™ socket of headers .

De hoofdinterface van TIMI is een asynchrone seriële UART op 3,3 V-niveau en beschikt over drie GPIO's die kunnen worden gebruikt als digitale of analoge inputs , digitale outputs , controller I2C-communicatie of PWM-audio- output . Deze interfaces voorzien TIMI van middelen die kunnen fungeren als een stand-alone controller, een door een host aangedreven randapparaat of een vastgemaakt testinstrument, terwijl ze in staat zijn om zelf externe apparaten te koppelen en van stroom te voorzien.

De TIMI-MB wordt aangesloten op de mikroBUS™ Click-interface en maakt voornamelijk gebruik van de seriële UART van de Click-host. Het beschikt ook over een keuzeschakelaar, die het Hosts TX-signaal onderbreekt, om in plaats daarvan het RX-signaal van de TIMI-MB naar de header te leiden. Hierdoor kan de TIMI-MB aangesloten blijven op het board wanneer de TIMI-MB moet worden geprogrammeerd. Reset is ook verbonden met de RST van de mikroBUS™.

De TIMI-MB beschikt ook over een 5-pins header , om de processor te programmeren met behulp van de breadboard Mates Programmer, en een selectieschakelaar (aan de achterkant – toegankelijk vanaf de onderkant) om te schakelen tussen de programmeermodus van het apparaat of de verbinding van het apparaat met de mikroBUS™-host.

TIMI-MB is gemaakt als een flexibel ontwerphulpmiddel, voornamelijk om het uitlezen van componenten en meters te simuleren, die anders omslachtig zouden zijn of veeleisend zouden zijn voor hardwarebronnen voor breadboard of elektronische ontwikkeling. Het simuleren van uitlezingen van componenten maakt een versnelde ontwikkeling mogelijk en behoudt de vaak beperkte GPIO-hardware die bij veel ontwikkelingen hoort.

TIMI-MB is ontworpen voor ingenieurs, hobbyisten en studenten, van beginners tot gevorderden, ontworpen om projectontwikkeling eenvoudiger te maken.

Functies:

• Aangedreven door 4D Labs Pixxi-28 grafische processor.
• TFT LCD-scherm met een resolutie van 160×80 pixels (niet-touch).
• RBG- display (65K levendige kleuren).
• 3,3V (5V tolerant) seriële UART-interface (300 tot 2187500 baud).
• Controller I2C (3,3V-niveau) interfacebus.
• 3 GPIO (3,3V-niveau): 2 analoog of I2C, 1 PWM-audio.
• 16 MB Flash-geheugen.
• 32 KB processor-flashgeheugen.
• 14 KB processor-SRAM voor gebruikersvariabelen.
• 5Vdc voedingsingang (3,3V mogelijk).
• Speciaal output van 3,3 V 500 mA voor de gebruiker.
• Click board ™-vormfactor, compatibel met mikroBUS™ socket .
• RoHS- en REACH-compatibel.
• PCB is geclassificeerd als UL 94V-0 ontvlambaarheid.
• Gewicht ca. 6,0 gram.
