ESP-01 Boot Modes

Om een ESP-01 in firmware-upload mode te zetten moet aan een aantal voorwaarden worden voldaan. In de documentatie van de ESP-01 staat deze tabel:

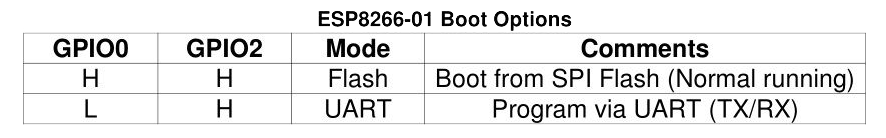

ESP01 Bootmodus table ESP01 Bootmodus table
Hieruit kun je opmaken dat GPIO0 en GPIO2 beide “hoog” (3.3volt) moeten zijn om de ESP-01 “normaal” te laten werken. De, in flash geheugen, opgeslagen firmware wordt dan uitgevoerd. Op de ESP-01 worden GPIO0 en GPIO2 via een weerstand op Vcc aangesloten.

Als GPIO0 “laag” wordt gemaakt (GND) en je start (of reset) de ESP-01 dan wacht hij op nieuwe firmware die via de UART (de Seriële verbinding) wordt aangeboden en stopt deze in het flash geheugen.

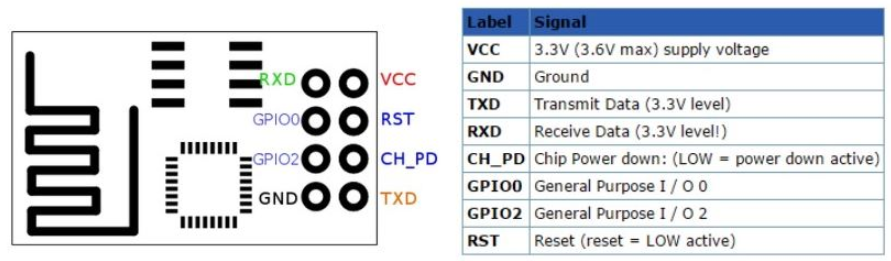

ESP-01 pinout ESP-01 pinout

USB Adapter Modificaties

Om met de “ESP-01 to USB Adapter” firmware naar de ESP-01 te kunnen laden moet GPIO0 verbonden worden met GND (zie de tabel hiervoor). Het is het eenvoudigst om een vaste verbinding te maken tussen GND en GPIO0 op de adapter, maar dan kun je hem niet meer gebruiken als ESP-01 naar USB adapter!

Daarom heb ik een kleine schuif-schakelaar op de adapter gelijmd en twee contacten verbonden met respectievelijk GPIO0 en GND.

Benodigdheden

ESP-01 USB Adapter 1x € 3,00 € 3,00 DIP switch 1 positie rood 1x € 1,80 € 1,80
Totaal: € 4,80

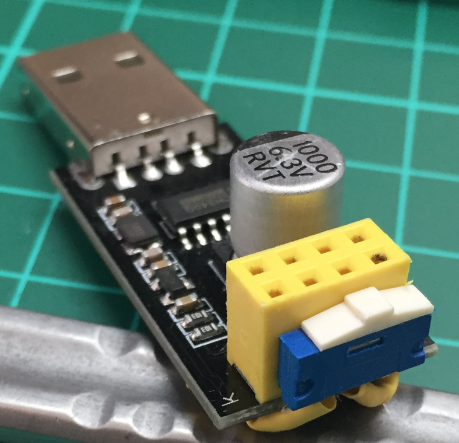

ESP01 Programmer modificatie ESP01 Programmer modificatie

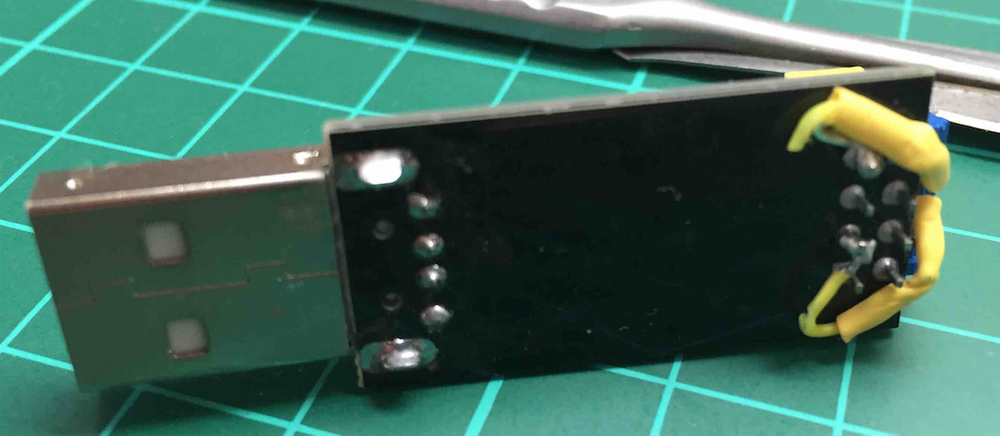

ESP01 Programmer modificatie onderaanzicht ESP01 Programmer modificatie onderaanzicht

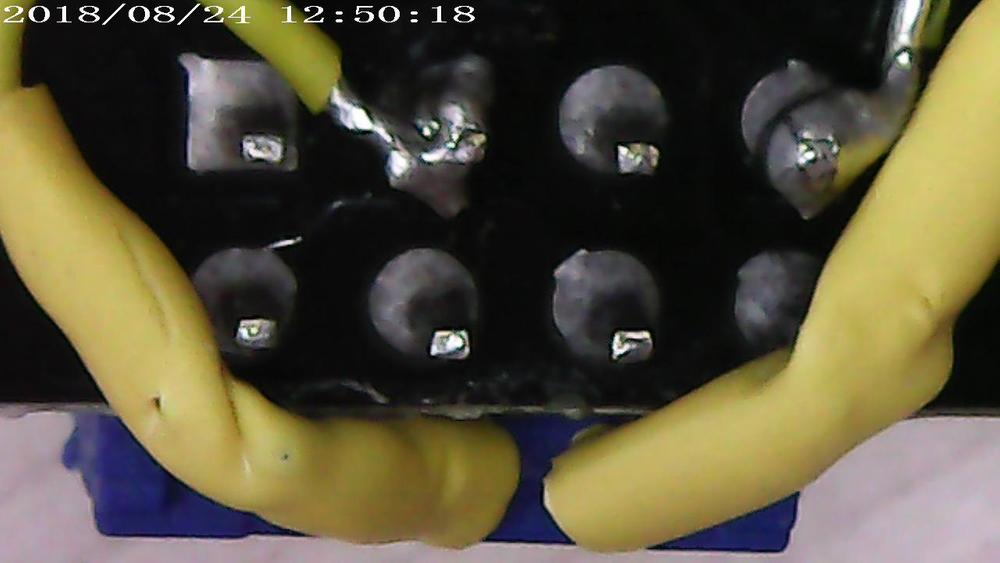

ESP01 Programmer modificatie closeup ESP01 Programmer modificatie closeup

Hoe gebruik je de Programmer?

Om met deze programmer een ESP-01 van nieuwe firmware te voorzien moet je één en ander wel in de juiste volgorde doen.

1. Plaats de ESP-01 in de gemodificeerde adapter
2. Zet de schuif schakelaar in de “program” stand (GPIO0 verbonden met GND)
3. Plaats de adapter in een USB poort op je computer
4. Selecteer de USB-poort in de Arduino IDE en upload een programma

Als het uploaden klaar is zal de ESP-01 opnieuw opstarten en het nieuwe programma uitvoeren. Je kunt nu de schuif-schakelaar omzetten (GPIO0 niet meer verbonden met GND).

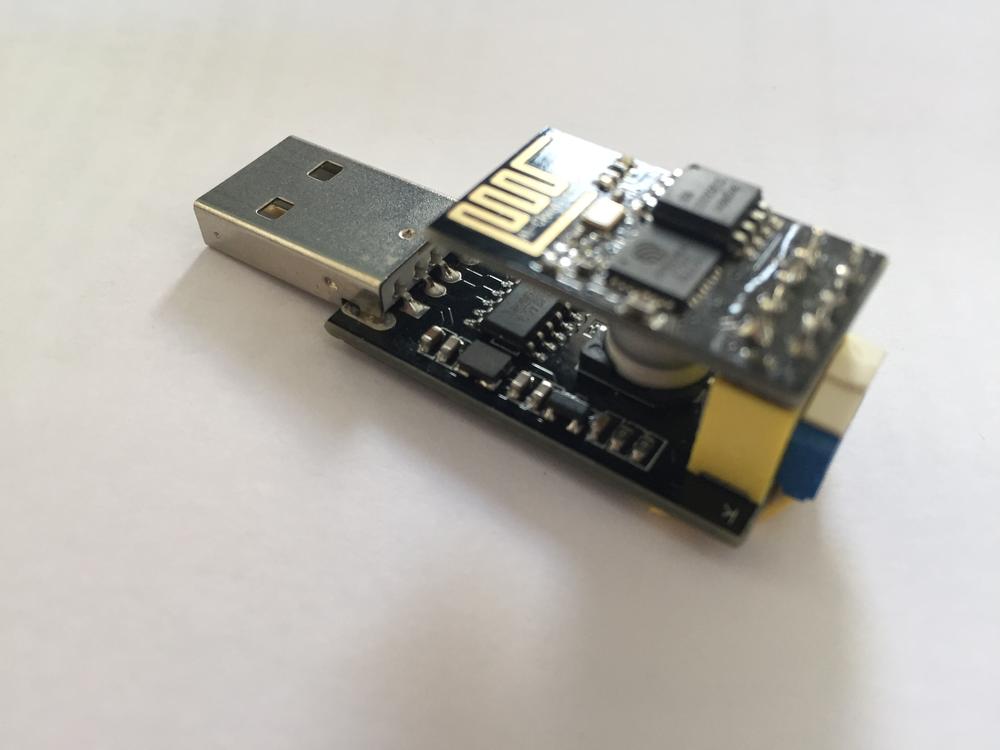

ESP01   Programmer ESP01 Programmer
Om de ESP-01 opnieuw te programmeren moet je de adapter éérst uit de USB-poort halen en dan de stappen in dezelfde volgorde opnieuw uitvoeren (je kunt ook de ESP-01 uit de adapter halen en hem er weer terug instoppen. Het gaat erom dat de ESP-01 opnieuw opstart!).

Als je het vervelend vindt om de Adapter iedere keer uit de USB-poort te halen en hem er weer in te stoppen kun je een push-button (NO of “normal open”) tussen de RST pin en GND aanbrengen.
