Beschrijving

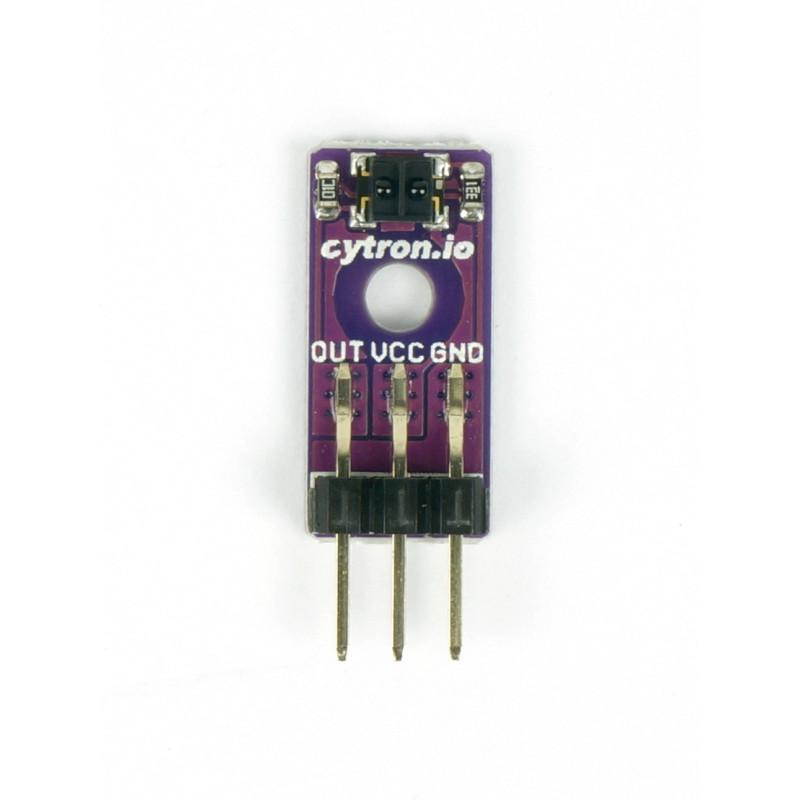

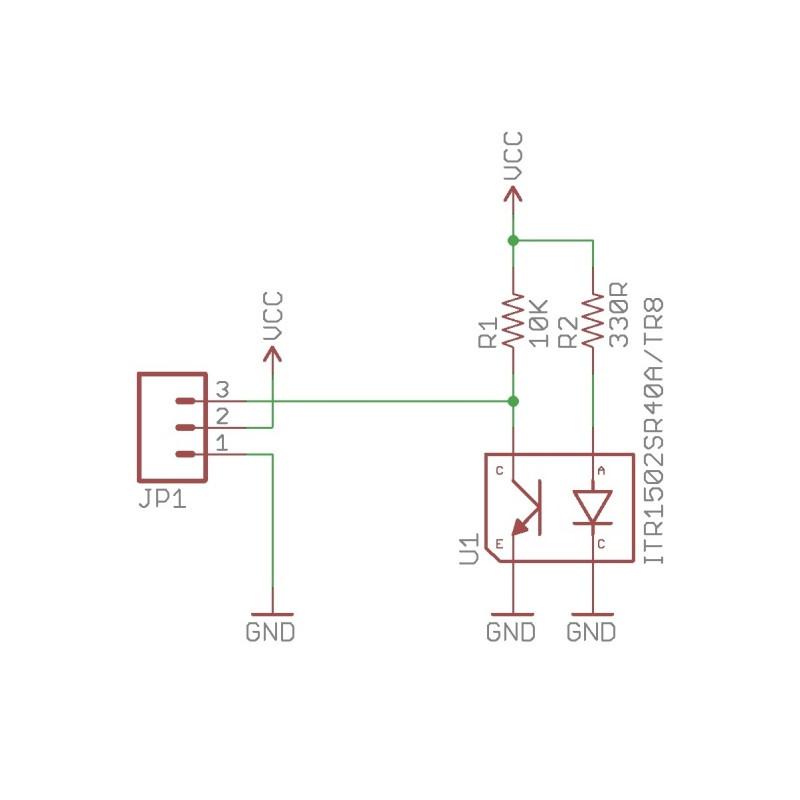

Maker Reflect is een kleine reflectiesensor die bestaat uit een infrarood (IR) LED die IR-licht op een oppervlak doorgeeft en een fototransistor meet hoeveel licht terug wordt gereflecteerd. De uitgang is in analoge spanning - Hoe meer IR-licht wordt waargenomen door de fototransistor, hoe lager de spanning.

Meestal wordt deze sensor gebruikt in de lijnvolgrobot omdat de witte oppervlakken meer IR reflecteren dan zwarte oppervlakken. Het is echter niet beperkt tot lijnvolger, er zijn veel meer toepassingen die de Maker Reflect kunnen gebruiken. Bijv .: Rand- / randsensor in Sumo-robot, wandsensor in doolhof-oplossingsrobot, korte-afstandsobjectdetector (aanwezigheidssensor), sensor voor roterende wielcoder ... enz.

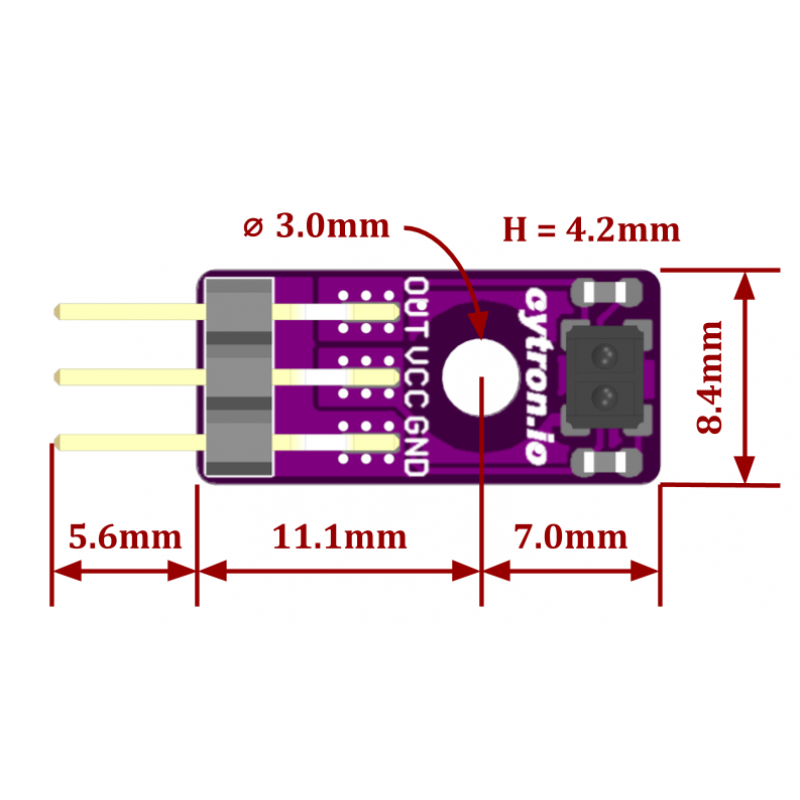

Met de afmetingen van (L) 18,1 mm x (W) 8,4 mm x (H) 4,2 mm (exclusief de headers), kan deze kleine sensor eenvoudig worden gemonteerd in de kleinste ruimte op een robot. We hebben de sensor met opzet zo ontworpen dat het montagegat zich in het midden bevindt, zodat de sensor zich helemaal vooraan kan bevinden. Dit is vooral belangrijk in Sumo-robots.

Kenmerken:
  • Spanning: 3.3V en 5V compatibel
  • Detectieafstand (hoogte): 1 mm tot 40 mm (Vcc = 5V, zwarte lijn op wit oppervlak)
  • Uitgang: Analoge spanning (wit oppervlak = lagere spanning)
