Gravity : analoge EMG-sensor van OYMotion

Gravity : analoge EMG-sensor van OYMotion

Artikelnr. 56466 Merk DFRobot Model SEN0240 Share
Schrijf een review
DFRobot
€ 46,90€ 38,75 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 5 tot 30 werkdagen
In winkelwagen
Staffelkortingen weergeven Verzonden vanaf € 2,95 (NL) 30 dagen bedenktermijn

Beschrijving Links

Deze EMG-sensor is gelanceerd door de samenwerking van DFRobot en OYMotion, die sEMG kan detecteren om spier- en neurale activiteiten van de mens te weerspiegelen.

Deze sensor integreert een filtercircuit en versterkings circuit. Het versterkt minimale sEMG binnen ± 1.5mV 1000 keer en onderdrukt geluiden (vooral interferentie van de netfrequentie) door differentiële invoer en analoog filtercircuit. Het uitgangssignaal is analoog, dat 1.5V als referentiespanning nodig heeft. Het uitgangsspanningsbereik is 0 ~ 3.0V. De signaalsterkte is afhankelijk van de intensiteit van spieractiviteiten. De golfvorm van het uitgangssignaal geeft de spieractiviteit aan en draagt bij aan het analyseren en onderzoeken van de sEMG. We kunnen met name Arduino gebruiken als controller om spieractiviteiten te detecteren, bijv. Controleren of de spier gespannen is; de spierkracht, etc.

Dit is een actieve inductiesensor die een hoogwaardige signaalverzameling kan bieden en het is gemakkelijk te gebruiken. Er zijn alleen eenvoudige voorbereidingen nodig om de module toe te passen voor zowel statische als dynamische gebieden. Er wordt een droge elektrode op de module aangebracht en er is een signaal van goede kwaliteit, zelfs zonder geleidende gel. In vergelijking met wegwerpbare geleidende gel die medische elektroden nodig hebben, is het handiger in gebruik en verlengt het zijn lange levensduur. Daarom is het voor de meeste gebruikers geschikter.

Metingen met een analoge EMG-sensor zijn niet-invasief, handig en dit kan worden toegepast in interacties tussen mens en computer. Met de ontwikkeling van microcontrollers en geïntegreerde elektrische circuits zijn EMG-circuits en sensoren niet toegepast op traditionele medische spierdetectieonderzoeken, maar op controlesystemen.

Aandacht:
1. Het voedingsspanningsbereik is 3,3 ~ 5,5V; De voedingsstroom mag niet minder zijn dan 20mA; De rimpelstroom en storingsstroom moeten zo laag mogelijk zijn. Gestabiliseerde gelijkspanning wordt aanbevolen.
2. Het effectieve spectrumbereik is 20 Hz - 500 Hz en de ADC-converter met een resolutie van meer dan 8 bits en een frequentie van 1 kHz wordt aanbevolen om monsters te nemen en te digitaliseren om originele informatie te bewaren.
3. Het plaatsen van de metalen droge elektrode moet in overeenstemming zijn met de spierrichting.
4. Het product is geen professioneel medisch apparaat en kan als assistent-apparaat geen ziekte diagnosticeren en genezen.

Kenmerken
  • Metal Dry Electrode: lange levensduur, gebruiksvriendelijk
  • Differentiële invoer, hoge onderdrukkingsverhouding in de gemeenschappelijke modus
  • Laag energieverbruik
  • Enkele voeding

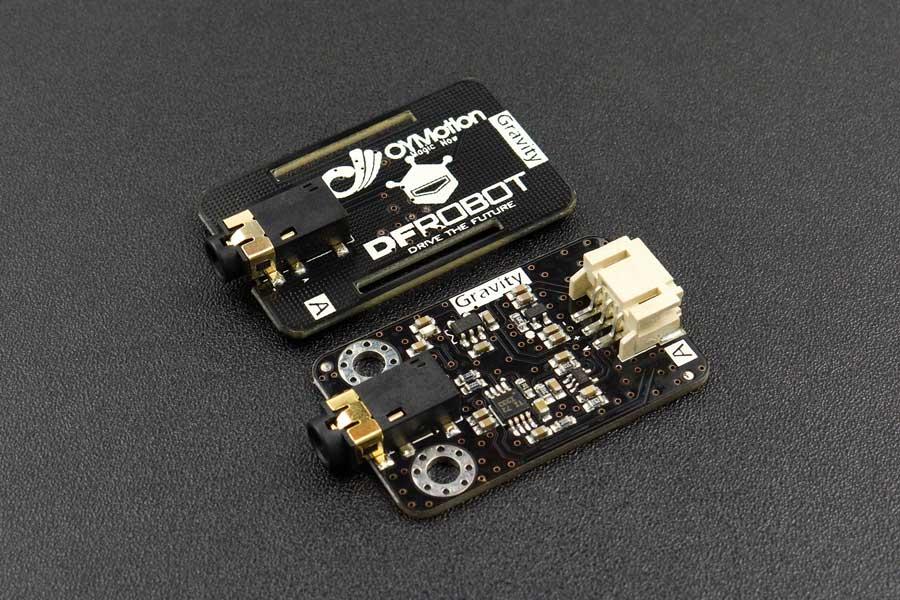

Specificatie Signaalzenderbord
  • Voedingsspanning: + 3,3V ~ 5,5V
  • Spanning: + 3.0V
  • Detectiebereik: +/- 1,5 mV
  • Elektrode-aansluiting: PJ-342
  • Module connector: PH2.0-3P
  • Uitgangsspanning: 0 ~ 3,0 V.
  • Temperatuur: 0 ~ 50 ℃
  • Maat: 22mm * 35mm (0,87 inch * 1,38 inch)

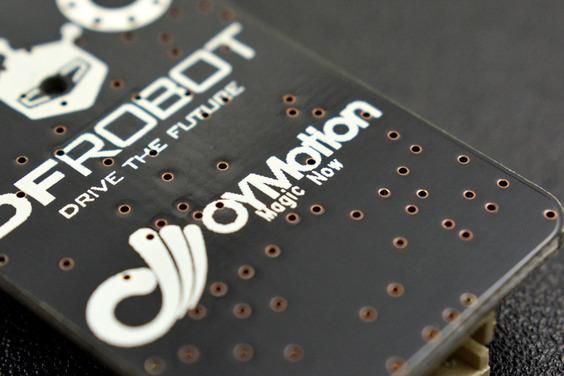

Droge elektrodekaart
  • Elektrode-aansluiting: PJ-342
  • Draadlengte: 50cm (19.69inch)
  • Plaatgrootte: 22 * 35 mm (0,87 * 1,38 inch)
  • gewicht: 36 gram
Verzendlijst
  • EMG droge elektrodekaart x1
  • Polsriem x1

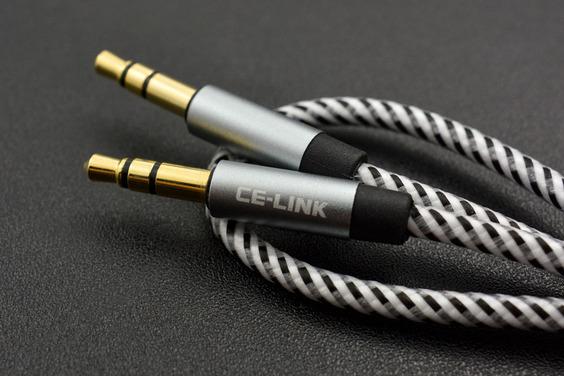

  • Elektrodekabel x1
  • EMG-signaalzenderkaart x1
  • Gravity analoge kabel 3Pin x1
