1,3-inch SPI ronde kleuren-lcd (240x240) breakout - PIM570

Artikelnr. 57974 Merk Pimoroni Model PIM570 Share Schrijf een review
1,3-inch SPI ronde kleuren-lcd (240x240) breakout - PIM570



Beschrijving Links

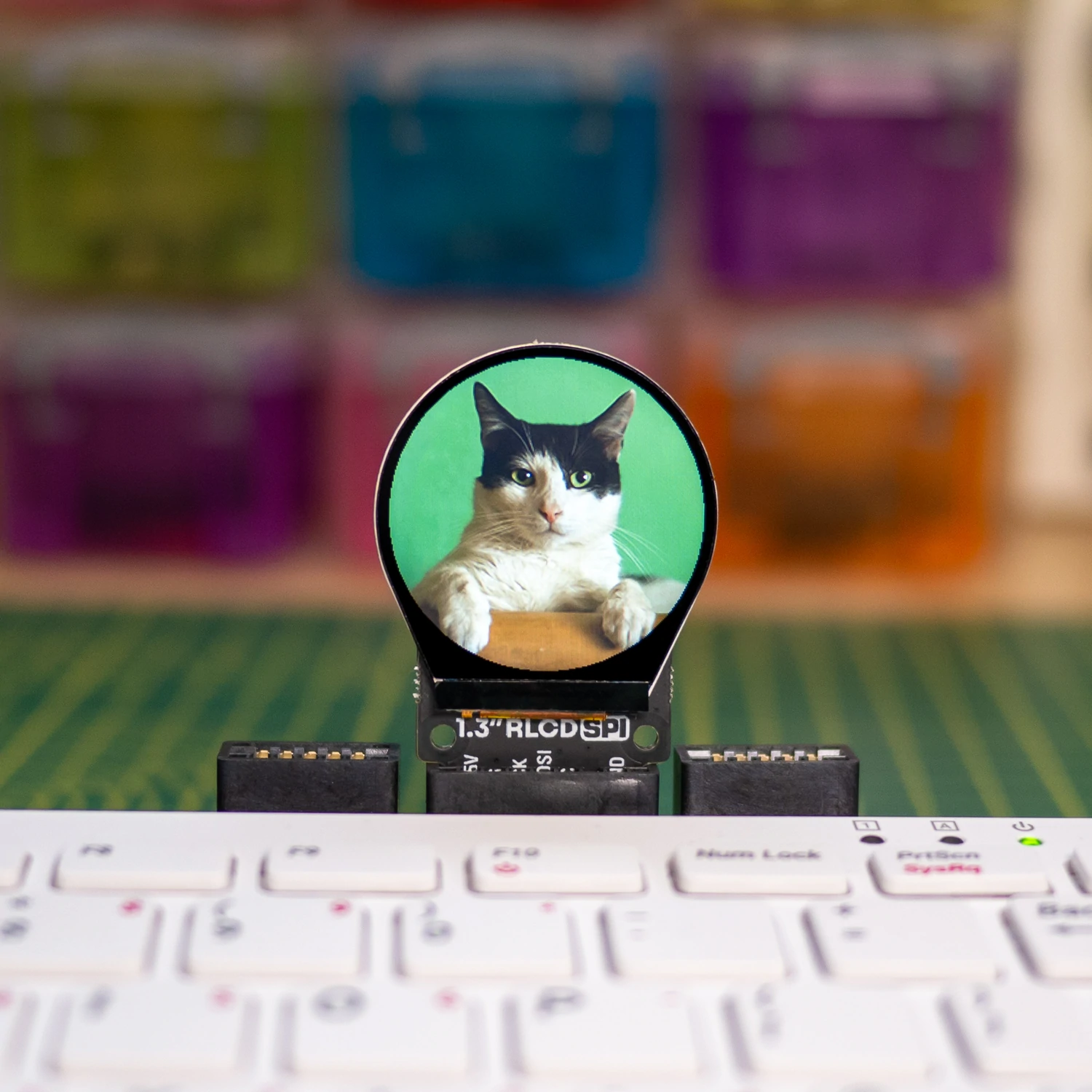

Dit ronde LCD-scherm van 1,3 inch met hoge resolutie en levendige kijkhoeken (IPS) voegt stijlvolle rondingen toe aan uw raspberry pi -projecten.

Dit onconventionele ronde display is ideaal gevormd voor zaken als wijzerplaten, snelheidsmeters en het weergeven van gegevens op interessante cirkelvormige manieren, zoals cirkeldiagrammen en grafieken van poolgebieden. Je kunt het ook gebruiken om geanimeerde ogen toe te voegen aan cosplaymaskers, een maanfase-tracker te bouwen of gewoon om de beste ronde GIF's van pizza's, hypnotiserende spiralen en choky dieren weer te geven.

Net als onze kleinere 0,9-inch en onze vierkantere 1,3-inch LCD- breakouts , is het een IPS display , dus het heeft geweldige kijkhoeken en het is superscherp en helder. Het wordt aangestuurd door SPI en je zou het moeten kunnen gebruiken tot ~60FPS, hoewel we hebben ontdekt dat overal vanaf 10FPS er goed uitziet voor de meeste toepassingen. Je kunt deze breakout geheel soldeervrij gebruiken met onze breakout garden hat met SPI, breakout garden Mini met SPI of breakout garden 400.

Functies

  • 1,3-inch rond kleuren-lcd (240x240 pixels)
  • SPI-interface
  • 3.3V of 5V compatibel
  • Bescherming tegen omgekeerde polariteit
  • Compatibel met alle modellen van raspberry pi (Python- library)
  • Compatibel met raspberry pi Pico (C++/MicroPython- libraries)

Specificaties

  • 240 x 240 pixels (~ 260 PPI)
  • Actief gebied: cirkel met een diameter van 32,4 mm
  • >10000 cd/m2 helderheid
  • ST7789 driver -chip

Software

Deze breakout maakt gebruik van de dezelfde ST7789- library als de vierkante versie. De library maakt het eenvoudig display afbeeldingen, tekst of afbeeldingen weer te display en zelfs geanimeerde GIF's weer te geven! Als je een raspberry pi gebruikt, kun je deze installeren met:sudo pip3 st7789 installeren

Mogelijk moet u ook I2C en SPI inschakelen in raspi-config. Wanneer u de generieke voorbeelden uitvoert, moet u specificeren dat u een rond display gebruikt om het scherm correct te compenseren, bijv.python3 gif.py implementrainbows.gif ronde

Je kunt deze breakout ook gebruiken met raspberry pi Pico en andere RP2040-borden, met behulp van C ++ of Pirate-merk MicroPython.

Verbinding maken met een raspberry pi

Als je geen breakout garden gebruikt, kun je als volgt je LCD- breakout verbinden met je raspberry pi . Onze Python- library is standaard ingesteld om SPI 0 te gebruiken op de Pi (BCM 7 voor CS, BCM 11 voor SCK , en BCM 10 voor MOSI), BCM 9 voor DC en BCM 19 voor de achtergrondverlichting. Dit is welke pinnen je moet verbinden tussen je LCD- breakout en je Pi's GPIO (merk op dat het BCM-pincodes zijn):

  • 3-5V naar elke 5V- of 3V-pin
  • CS naar BCM 7
  • SCK naar BCM 11
  • MOSI naar BCM 10
  • Gelijkstroom naar BCM 9
  • BL naar BCM 19
  • GND naar een ground

U kunt natuurlijk andere pinnen gebruiken met uw LCD- breakout , maar u zult ze dienovereenkomstig moeten wijzigen wanneer u de display in uw code instantiseert.

Aansluiten op een raspberry pi Pico

De makkelijkste manier om onze SPI breakouts te gebruiken met een raspberry pi Pico is door ze aan te sluiten op een Pico breakout garden Base of een Pico breakout garden Pack. Als u ze liever rechtstreeks op een Pico aansluit, gaat u als volgt te werk!

  • 3-5V naar elke 5V- of 3V-pin
  • CS naar GP17
  • SCK naar GP18
  • MOSI naar GP19
  • Gelijkstroom naar GP16
  • BL tot GP20
  • GND naar een ground

Notities

  • Afmetingen: (ongeveer) 36 x 50 x 5 mm

Eigenschappen

Merk informatie
Merk Pimoroni
ModelPIM570
Pimoroni
€ 29,45€ 24,35 Excl. BTW (NL)
Niet op voorraad Levertijd 5 tot 30 werkdagen
Verzonden vanaf € 5,95 (NL) 30 dagen bedenktermijn Uitstekende service
