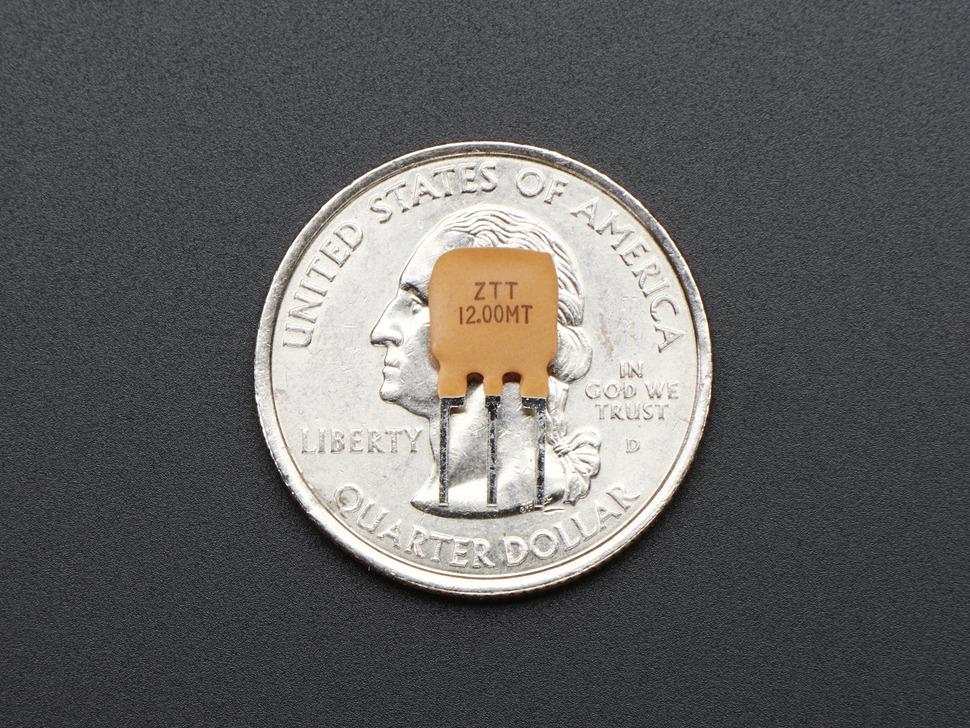

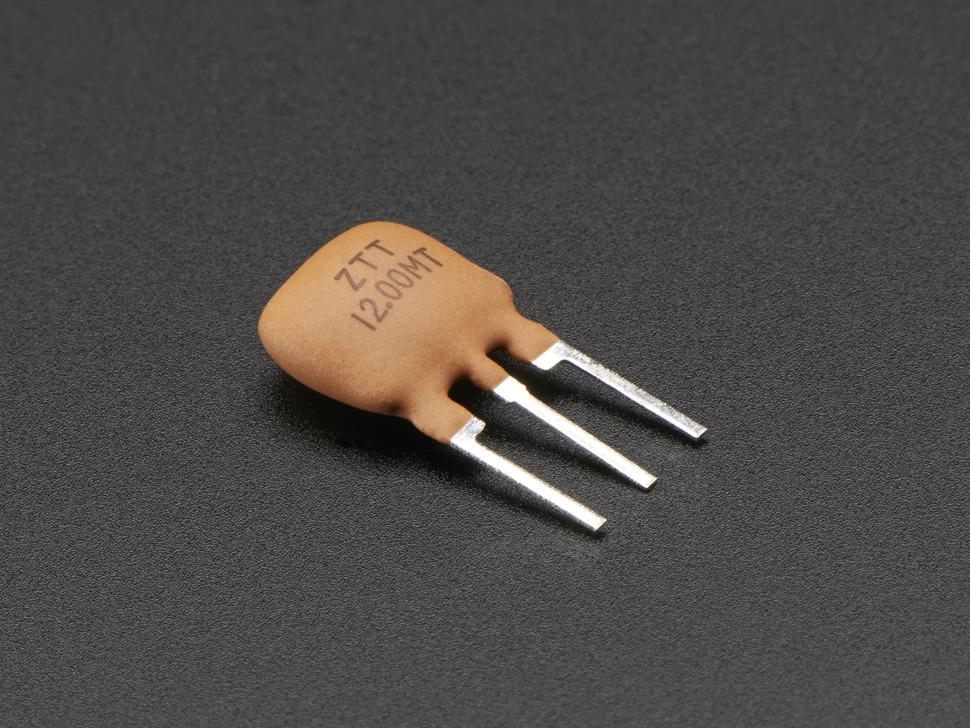

Adafruit 12 MHz keramische resonator / oscillator

Houd je microcontroller draaiende met een keramische oscillator. Deze apparaten zijn geschikt voor breadboard met een pinafstand van 0,1 inch, waardoor ze gemakkelijk te gebruiken zijn in diverse projecten.

Keramische oscillatoren werken op een vergelijkbare manier als kristallen, maar zijn voorzien van stabiliteitscondensatoren met een nauwkeurigheid van 0,5%. Ze zijn geschikt voor alledaagse elektronica en microcontrollertaken zoals UART of baudrategeneratie. Voor taken met een zeer hoge precisie, zoals bepaalde USB timing, langdurige tijdregistratie of RF/PLL/VCO-aansturing, kunt u een kristal- of temperatuurgecompenseerde oscillator overwegen.

Om dit te gebruiken, sluit u de twee buitenste pinnen aan op de XTAL-in en XTAL-out van uw circuit (de behuizing is symmetrisch, dus beide buitenste pinnen kunnen worden gebruikt) en sluit u de binnenste pin aan op de ground . Raadpleeg de datasheet voor meer specificaties.
