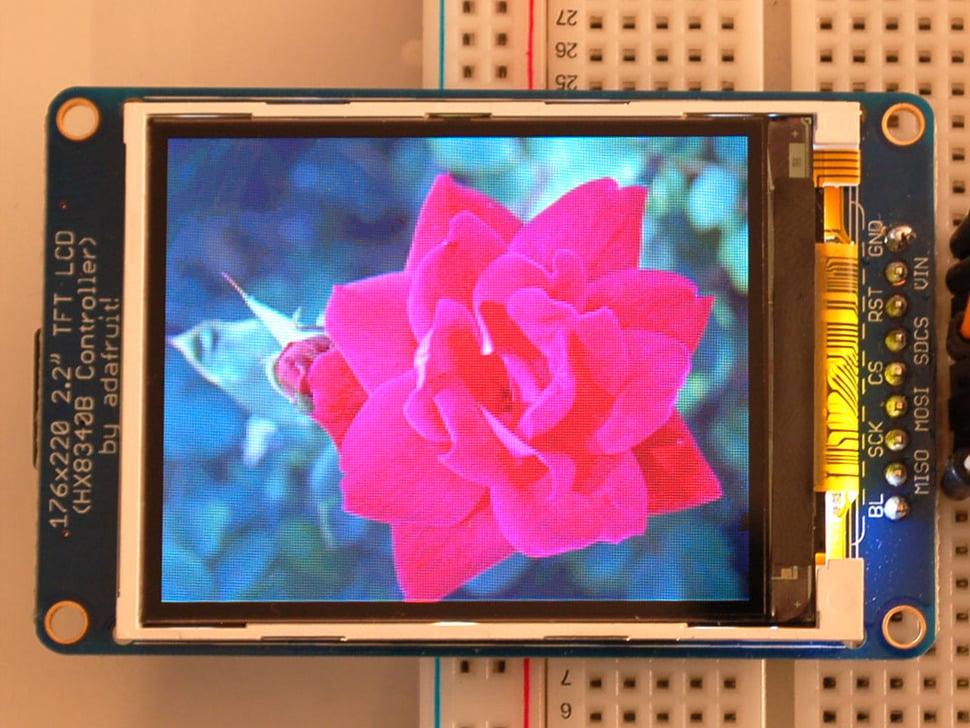

Adafruit 2,2" 18-bits TFT LCD- display met microSD- breakout

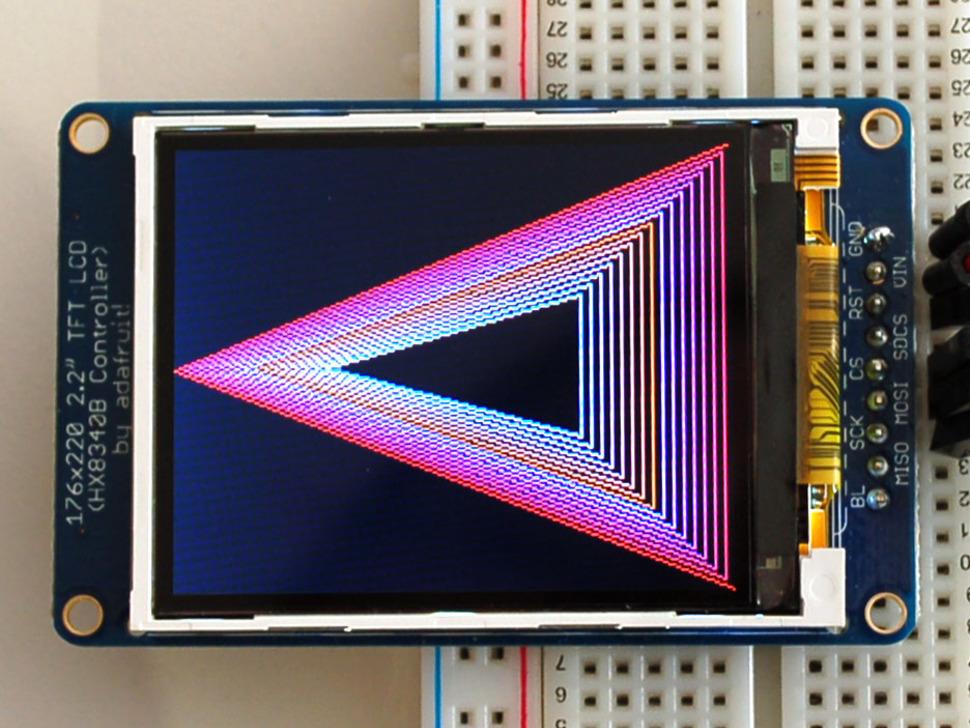

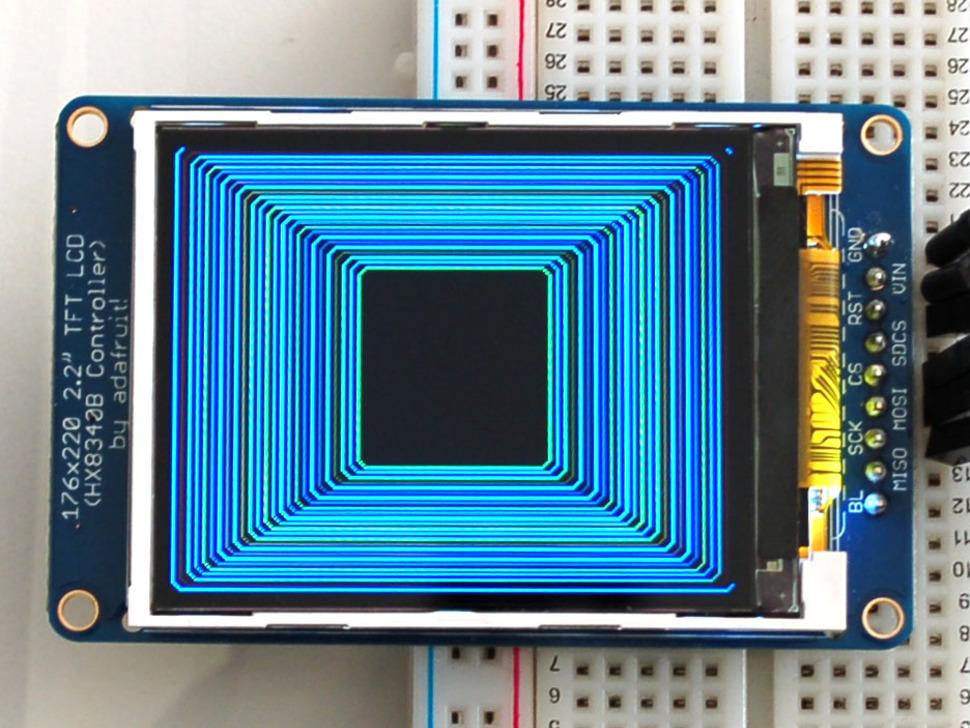

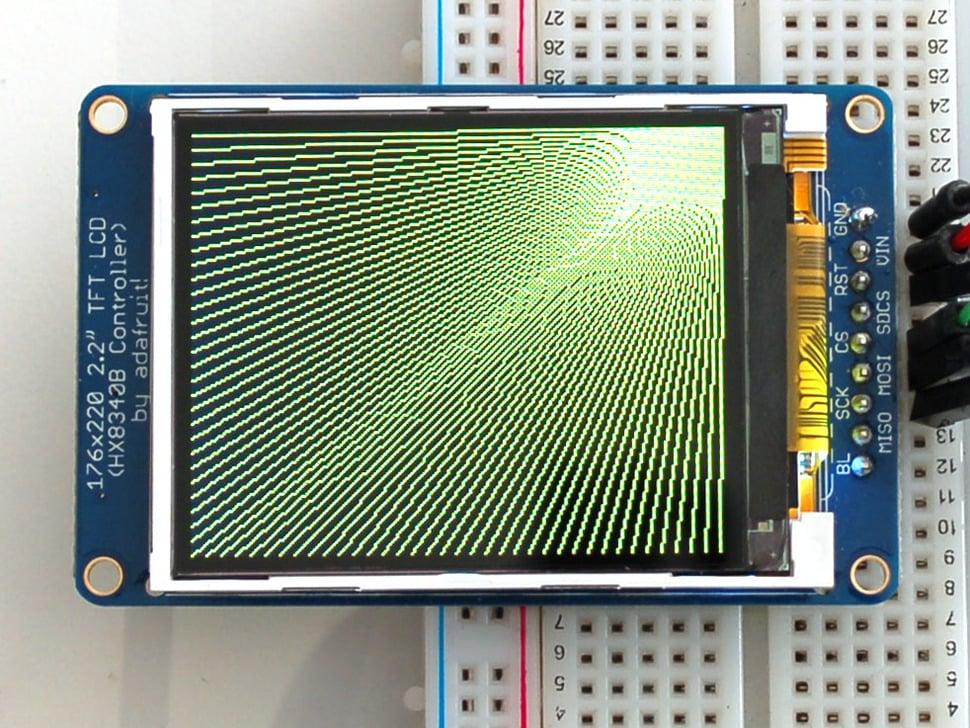

Deze mooie kleine display breakout biedt een uitzonderlijke manier om een klein, kleurrijk en levendig display in elk project te integreren. Hij maakt gebruik van 3-draads SPI voor communicatie en heeft een eigen pixel-adresseerbare framebuffer, waardoor hij compatibel is met elke microcontroller, zelfs die met beperkt geheugen en pinnen.

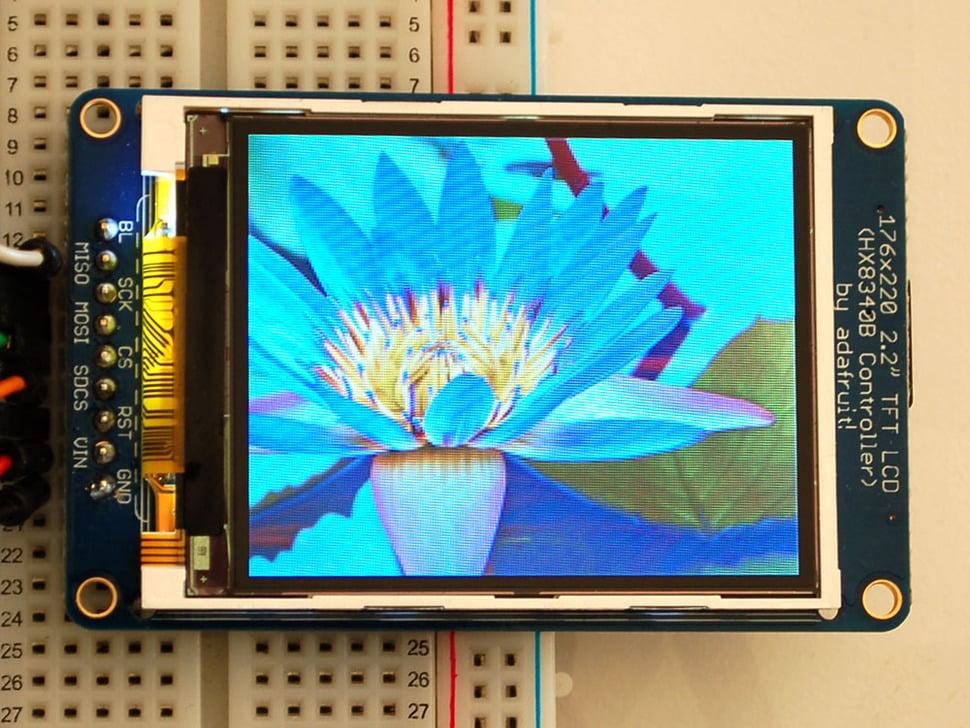

Het 2,2-inch display heeft 220x176 kleurenpixels. In tegenstelling tot CSTN-schermen zoals de goedkope Nokia 6110 biedt dit echte TFT-scherm superieure kleurkwaliteit en verversingssnelheden. Dankzij de HX8340BN- driver geeft het volledige 18-bits kleuren (262.144 tinten) weer en garandeert het consistente compatibiliteit met uw code.

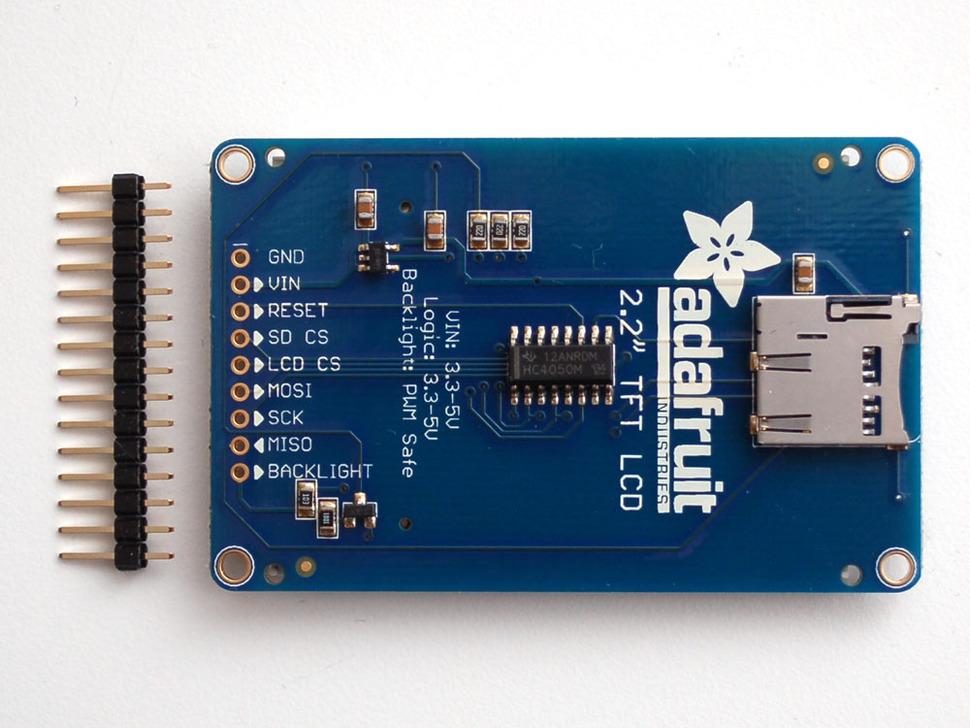

Deze breakout is voorzien van een TFT- display via een flex-circuit connector, een ultra-low-dropout 3,3V-regelaar en een 3/5V level shifter , waardoor gebruik met 3,3V of 5V voeding en logica mogelijk is. Daarnaast is er een microSD-kaarthouder geïntegreerd, waardoor full-color bitmaps van FAT16/FAT32-geformatteerde kaarten eenvoudig geladen kunnen worden, hoewel de kaart niet is meegeleverd.

Naast de hardware wordt dit display geleverd met een uitgebreide open-source grafische library , die het tekenen van pixels, lijnen, rechthoeken, cirkels, tekst en bitmaps ondersteunt. Er worden voorbeeldcode en een bedradingshandleiding meegeleverd om de integratie te vergemakkelijken. De code is primair geschreven voor Arduino , maar is eenvoudig over te zetten naar andere microcontrollers!
