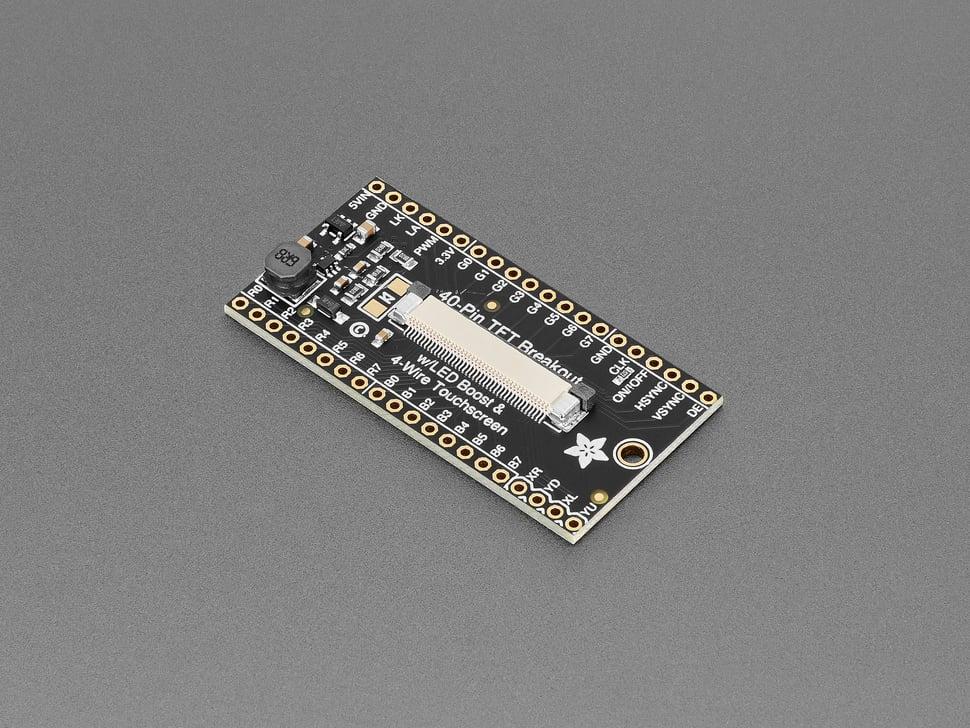

Adafruit 40-pins TFT Friend - FPC- breakout met LED- driver

Dit breakout board maakt het werken met 'dot-clock' 40-pins TFT-schermen eenvoudig en efficiënt. Ontworpen voor schermen die continue RGB-pixeldata vereisen, maakt het complexe configuraties tot beheersbare taken.

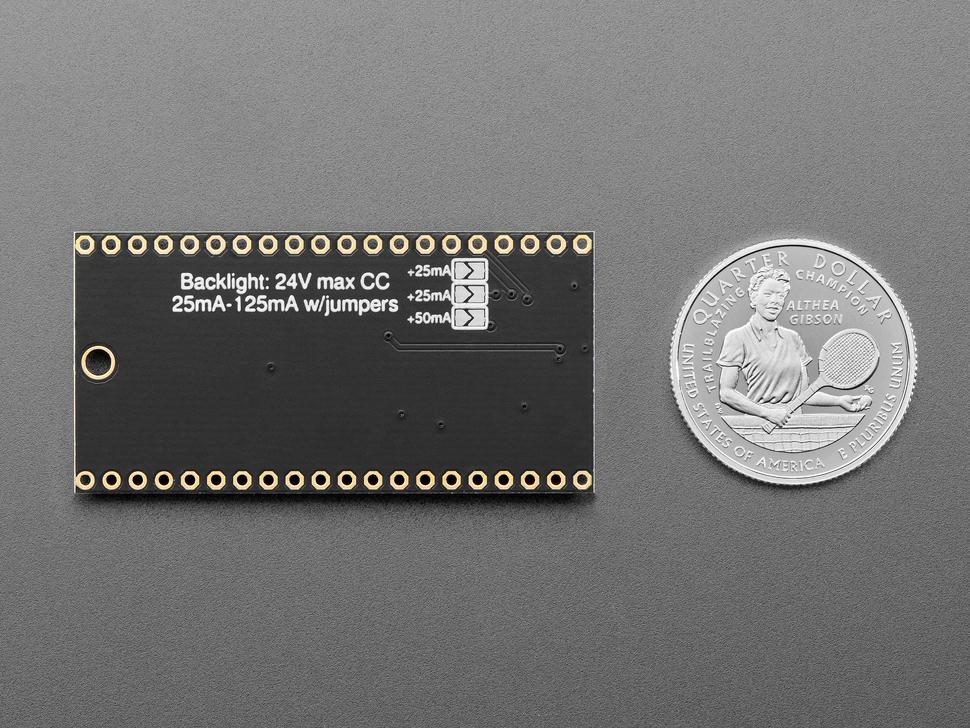

Uitgerust met een TPS61169-gebaseerde backlight- driver , levert hij standaard 25 mA, maar kan hij tot 24 VDC versterken en is hij geschikt voor maximaal 7 led-strings. Pas de stroomsterkte van de backlight aan door jumpers kort te sluiten, afhankelijk van de behoeften van uw display .

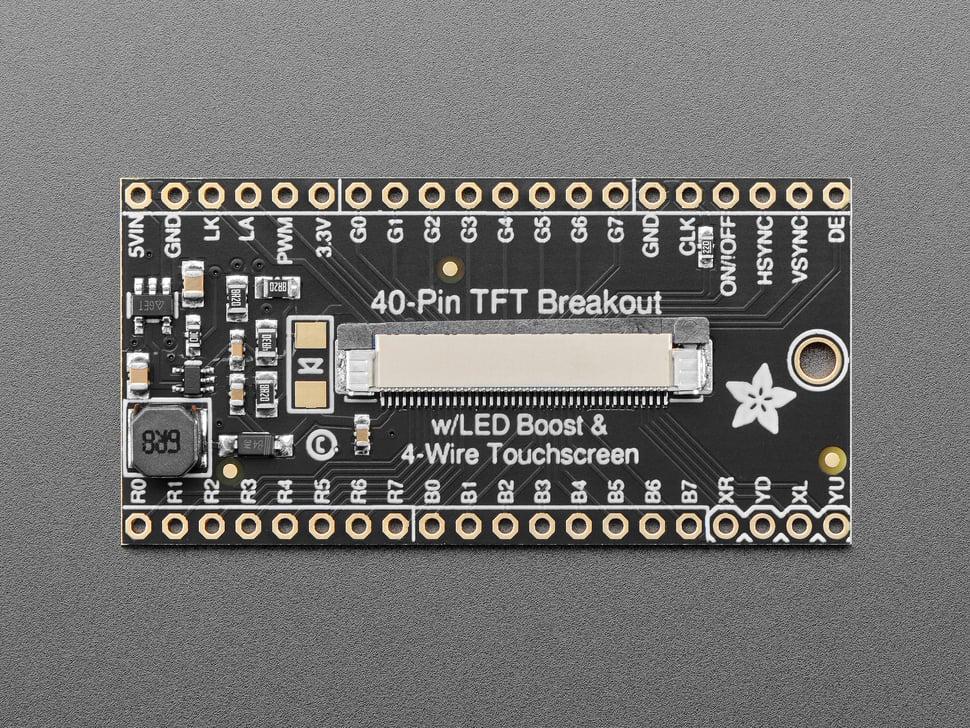

Het board heeft een gelabelde lay-out en een 40-pins FPC, zodat u elke pin gemakkelijk kunt testen. Het is compatibel met 4,3" en 5,0" TFT-schermen en sluit naadloos aan voor optimale achtergrondverlichting: 25 mA voor 4,3" schermen en 50 mA voor 5,0".

Hoewel de header en het TFT- display niet zijn inbegrepen, is deze geassembleerde en geteste PCB een waardevol hulpmiddel voor mensen met een microprocessor die dot-clock-TFT's ondersteunt. Het is een uitstekende bedradingsassistent voor geavanceerde projecten.
