Adafruit 64x64 RGB LED-matrix - 2,5 mm spoed

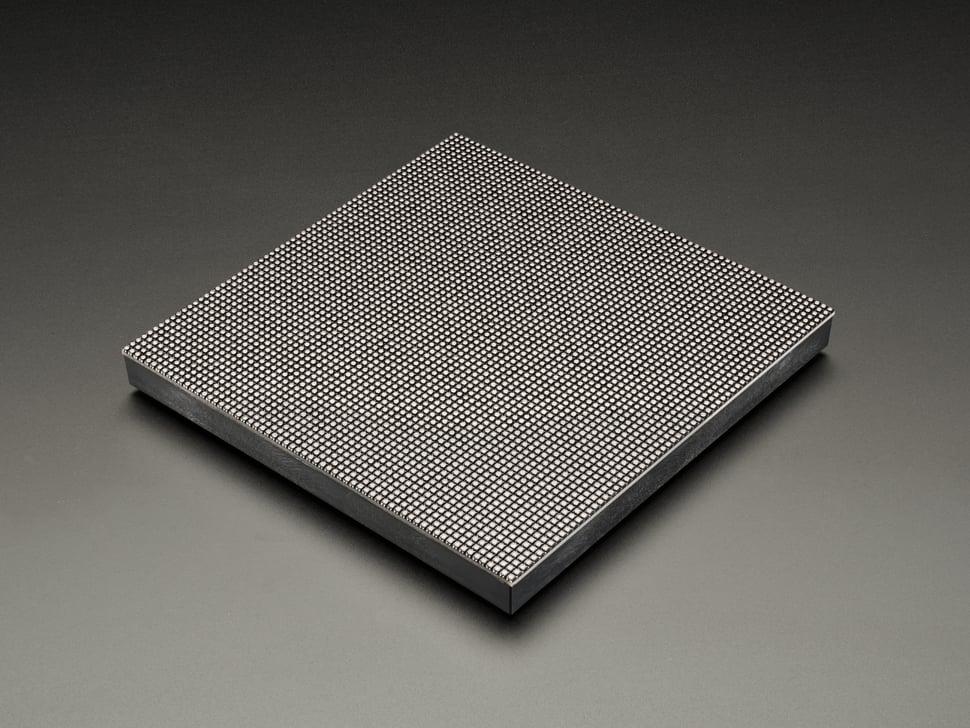

De winter kan zwaar zijn in de stad. De lucht is grijs. Het weer is onvoorspelbaar. Dus schud die herfstblues van je af met wat Times Square-razzle-dazzle van deze prachtige, ultrahoge dichtheid 64x64 RGB LED-matrix. Deze panelen worden meestal gebruikt voor videowanden. Hier in New York zien we ze aan de zijkanten van bussen en op taxi's met animaties of videoadvertenties. We vonden ze er echt cool uitzien, dus hebben we er een paar dozen van meegenomen uit een fabriek. Ze hebben 4096 heldere RGB-leds, gerangschikt in een raster van 64x64 met een tussenruimte van 2,5 mm.

WAARSCHUWING! Deze 64-pixel hoge matrices gebruiken een niet-standaard 5-adress multiplexing-systeem! WAARSCHUWING! Veel add-ons of drivers gebruiken alleen een 4-adress (ABCD) setup en ondersteunen mogelijk geen 5-adress (ABCDE). U kunt deze matrices gebruiken met onze RGB Matrix Bonnet voor Raspberry Pi , RGB Matrix hat (u moet een jumper aansluiten) of Matrix Portal (idem, jumper vereist). Andere libraries , zoals ons Arduino shield met Adafruit library , of onze HDMI driver boards ondersteunen geen 5-adress multiplexing! Controleer eerst of uw driver board geschikt is voor 5-adress displays voordat u tot aankoop overgaat. Het SmartLED shield in combinatie met de Teensy 3.5/3.6 heeft de hardware om deze 5-adress panelen aan te sturen en voldoende RAM om de 4096 pixels te verversen, maar de stekker moet handmatig worden gesoldeerd/aangepast omdat het shield eroverheen overlapt.

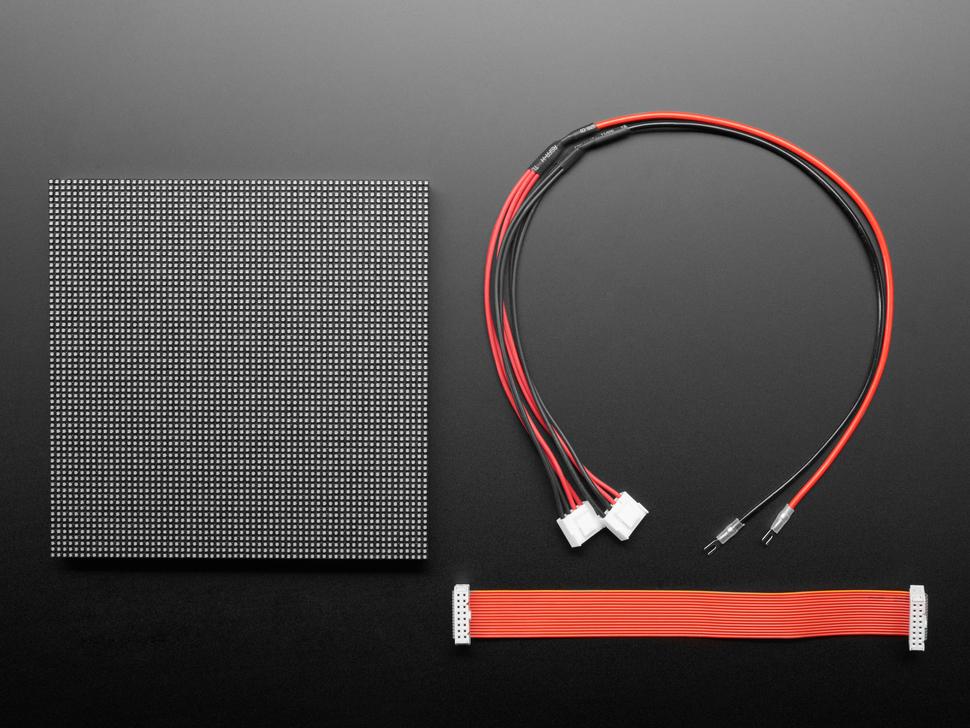

Inhoud van de complete set: 64x64 RGB-paneel, IDC-lintkabel, stroomkabel. RAM- en processorvereisten: Houd er rekening mee dat deze displays zijn ontworpen om te worden aangestuurd door FPGA's of andere snelle processors; ze hebben geen enkele ingebouwde PWM-regeling. In plaats daarvan moet je het scherm steeds opnieuw tekenen om het geheel 'handmatig' te PWM-en. Je hebt ongeveer 1600 bytes RAM nodig om de 12-bits kleurenafbeelding te bufferen. Je kunt dit formaat paneel niet gebruiken met een Arduino UNO (ATmega328) of ATmega32u4 - je hebt een chip met meer RAM nodig!

Deze displays zijn technisch gezien 'schakelbaar' - verbind de ene output met de volgende ingang - zolang je maar voldoende RAM en CPU hebt om dit te verwerken. Dit display presteert het beste met een snelle microcontroller met veel RAM, zoals een SAMD21, SAMD51, ESP32, enz. 8-bits microcontrollers zullen het moeilijk hebben, als ze überhaupt werken. Het goede nieuws is dat het display een pre-witbalans heeft met een mooie uniformiteit, dus als je alle leds aanzet, is het niet bijzonder wit getint.

Stroomvereisten: Er zijn veel LED's! Je hebt mogelijk tot 4A per paneel nodig. We raden onze 4A gereguleerde 5V-adapter aan en vervolgens een 2,1mm-aansluiting. Bekijk onze tutorials voor meer informatie!

Verbindingsvereisten: Deze displays vereisen 13 GPIO-pinnen om aan te sturen. Afhankelijk van de driver moet u mogelijk opeenvolgende of speciale pinnen gebruiken. We zullen eerlijk zijn: mensen die direct proberen te bedraden, hebben meestal geen succes; het is gemakkelijk om in de war te raken en verkeerde verbindingen te maken. Daarom raden we ten zeerste een kant-en-klaar board of adapter aan die de bedrading net zo eenvoudig maakt als het aansluiten van de kabels en het voeden met 5V. We raden de Matrix Portal ESP32-S3 aan voor een krachtig plug-and-play board met wifi. De originele Matrix Portal met SAMD51 is ook een geweldig plug-and-play- board als u toevallig een Cortex M4 als hoofdprocessor wilt (we raden de S3-versie hierboven aan, omdat deze sneller is en meer geheugen heeft).

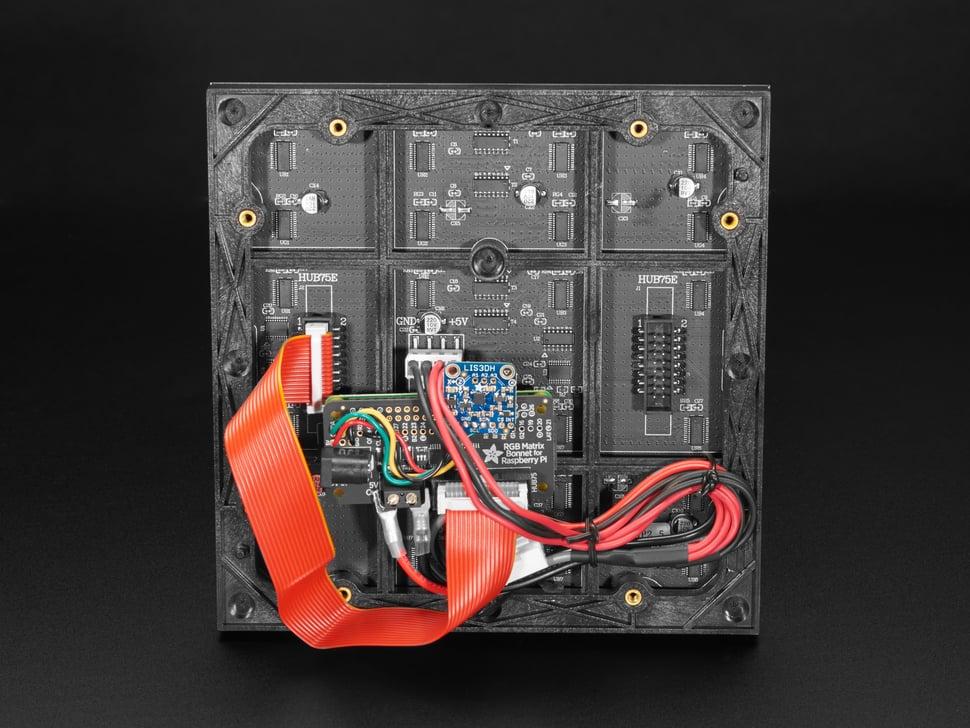

Voor veel Arduino -vormige boards kun je mogelijk ons RGB Matrix- shield gebruiken (bekijk de productpagina en de tutorial om te zien welke Arduino -achtige boards hiervoor geschikt zijn). We hebben ook RGB Matrix FeatherWings voor veel feather boards (bekijk de productpagina en de tutorial om te zien welke feather boards hiervoor geschikt zijn). Voor Raspberry Pi -computers is onze RGB Matrix Bonnet volledig plug-and-play voor krachtige Linux-gestuurde displays. We hebben ook onze geweldige Protomatter- library die werkt in Arduino en CircuitPython voor snel gebruik van vele gekoppelde matrices.

Let op! Deze panelen zijn restanten van fabrieken die enorme lichtpanelen maken. Daarom kunnen het uiterlijk en de afmetingen per batch verschillen, ook al zijn de basiswerking, codebase en tutorial hetzelfde.
