Standalone capacitieve aanraaksensor breakout

Standalone capacitieve aanraaksensor breakout

Artikelnr. ADA1374 Merk Adafruit Model 1374 Schrijf een review Share
Adafruit
€ 8,70€ 7,20 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 10 tot 30 werkdagen
In winkelwagen
Verzonden vanaf € 2,95 (NL) 30 dagen bedenktermijn

Beschrijving

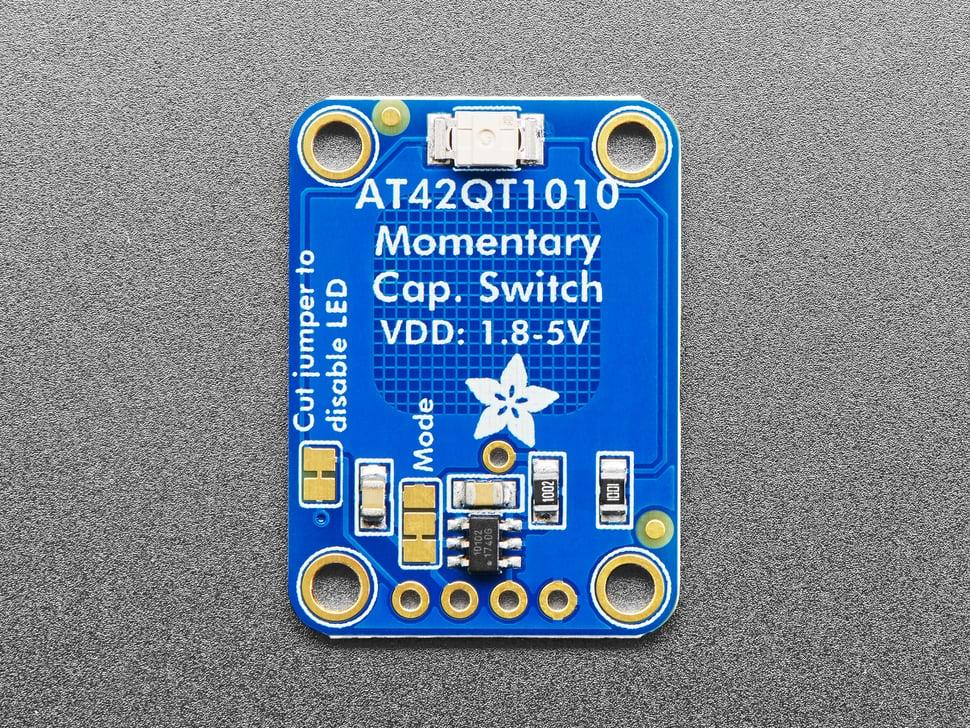

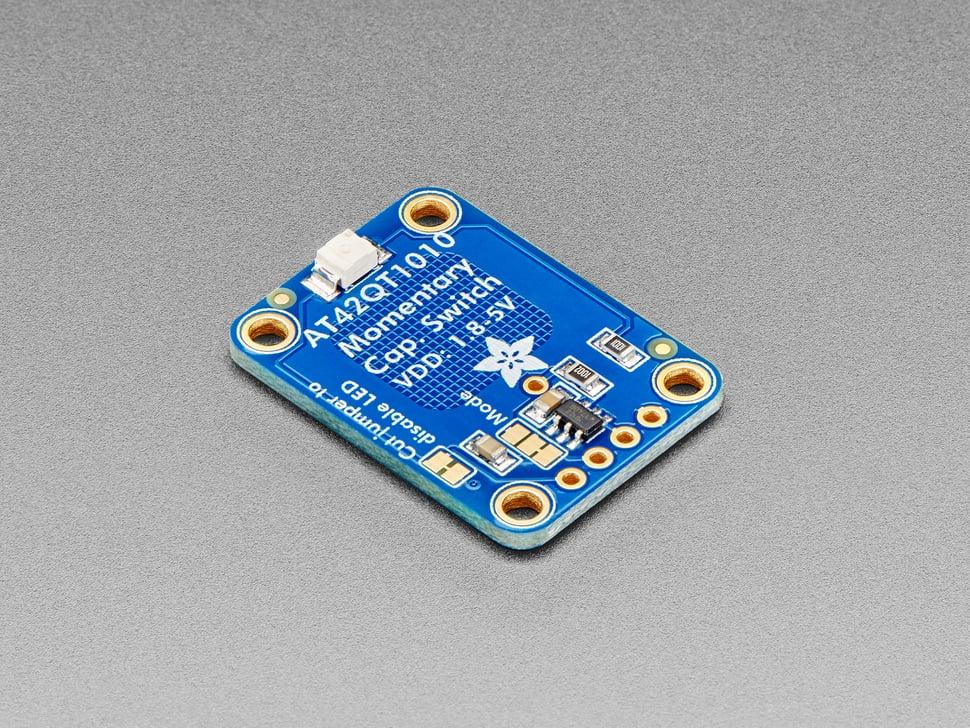

Dit breakout-bord is de eenvoudigste manier om een project te maken met een enkele "tijdelijke" capacitieve aanraaksensor. Hier is geen microcontroller nodig - stroom gewoon met 1,8 tot 5,5 VDC en raak de pad aan om de sensor te activeren.

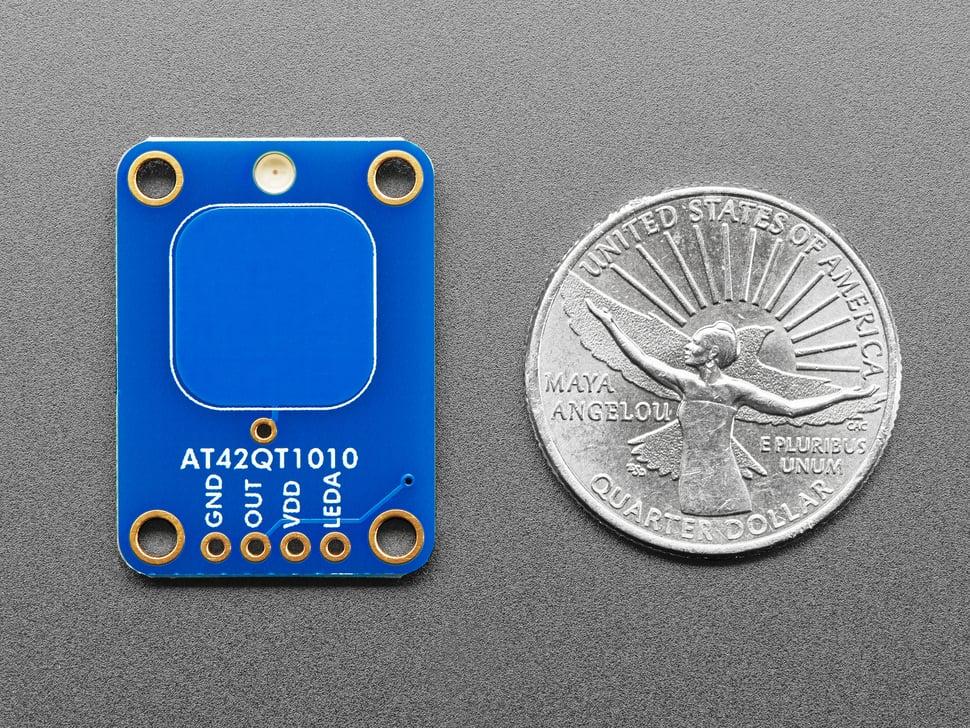

Wanneer een capacitieve belasting wordt gedetecteerd (bijv. Een persoon raakt het sensorpadgebied aan), gaat de rode LED branden en gaat de uitgangspen omhoog. U kunt ook een draad aan de middelste pad solderen en uw eigen capacitieve pad maken als de ingebouwde pad niet geschikt is voor uw project.

Als u stroom wilt besparen, kan de LED worden losgekoppeld van de uitgangspen (knip het spoor tussen de als zodanig gemarkeerde jumper door). We hebben deze doorbraak ontworpen om de meer responsieve "snelle modus" te hebben die ongeveer 0,5 mA verbruikt. Als u een ultralaag (~ 50uA) stroomverbruik nodig heeft, kan de modusjumper aan de ene kant worden doorgesneden en aan de andere kant worden gesoldeerd om hem in die modus te bevestigen. Raadpleeg het datasheet voor specifieke energieverbruiksmetingen.

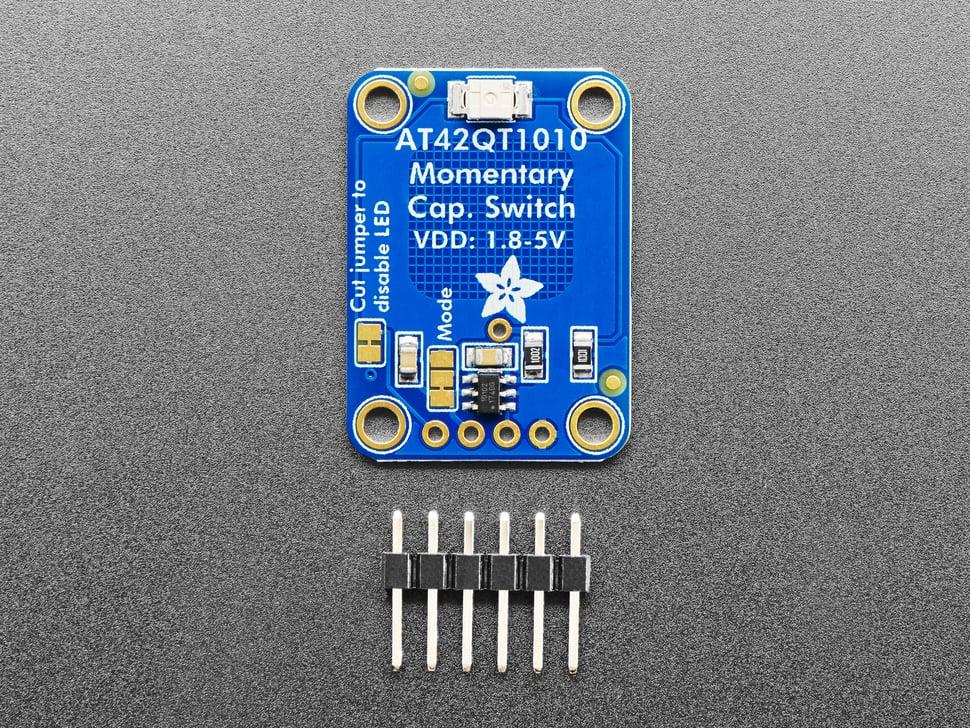

Wordt geleverd met een volledig geassembleerd bord en een klein stokje met een header van 0,1 inch zodat je het kunt solderen en aansluiten op een breadboard. Voor extra contacten raden we aan koperfolie te gebruiken en vervolgens een draad te solderen die van het foliepad naar de breakout wordt verbonden.

Soortgelijke producten

Vragen en antwoorden

Q Nederland PieterWordt de uitgang van deze sensor met een analoge of digitale Arduino poort verbonden? Bekijk 1 antwoord   |   Beantwoord deze vraag
