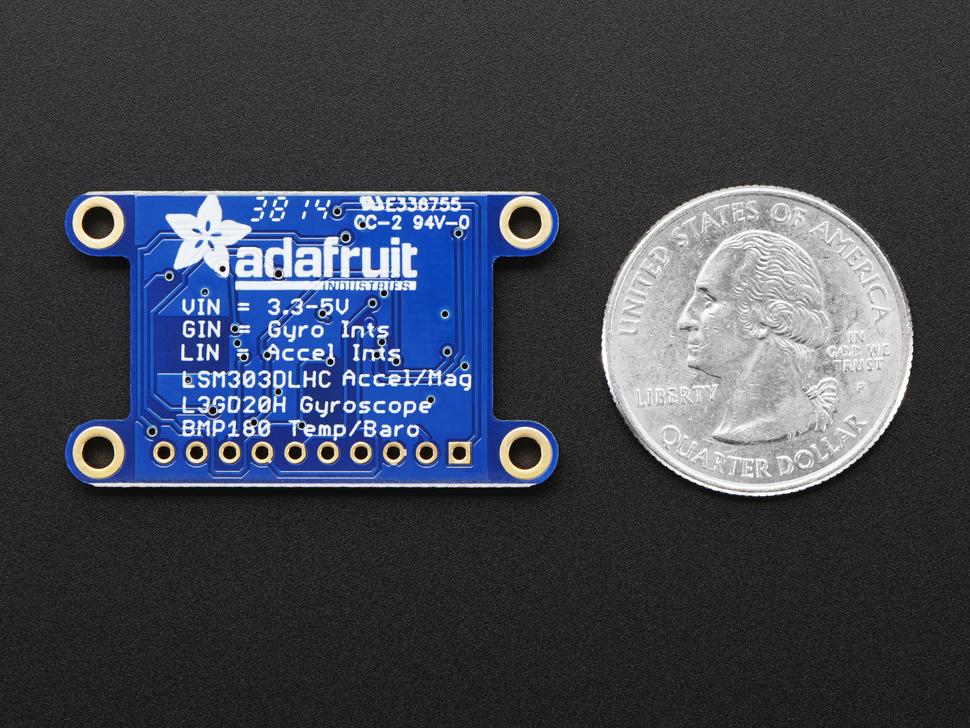

Adafruit 10-DOF IMU- breakout - L3GD20H + LSM303 + BMP180

Deze traagheidsmeeteenheid combineert vakkundig drie hoogwaardige sensoren en levert data over 11 assen. Het biedt een 3-assige accelerometer , gyroscoop en magnetische data, evenals barometrische druk-, hoogte- en temperatuurmetingen.

Deze veelzijdige breakout integreert de L3DG20H-gyroscoop, LSM303DLHC- accelerometer , kompas en BMP180 barometrische/temperatuursensoren en bespaart daarmee zowel ruimte als kosten. Ontworpen voor efficiëntie, maakt hij gebruik van I2C-communicatie, waardoor er slechts twee draden nodig zijn. Geavanceerde functies zoals 'data ready'- en 'interrupt'-pinnen bieden mogelijkheden voor meer diepgaande interfaces.

De ingebouwde 3V-regelaar beschermt tegen omgekeerde polariteit, terwijl de level-shifting-schakeling geschikt is voor gebruik met 3V- of 5V-logicaborden. Dankzij de montagegaten is hij perfect voor veilige bevestiging aan een raket, robot of kunstproject. Het pakket bevat een geassembleerd en getest 10DOF board breakout een header .

Belangrijkste specificaties: De L3GD20H-gyroscoop biedt een schaalverdeling tot ±2000 graden per seconde; het LSM303-kompas measures magnetische velden met een bereik tot ±8,1 gauss, terwijl de accelerometer selecteerbare schalen biedt van ±2 g tot ±16 g. De BMP180-sensor werkt bij temperaturen tussen -40 en 85 °C en ondersteunt drukmetingen van 300 tot 1100 hPa met een resolutie van 0,17 m.
