Adafruit 555 PWM- output STEMMA - 1,5K~25 KHz of 1,5~250 Hz

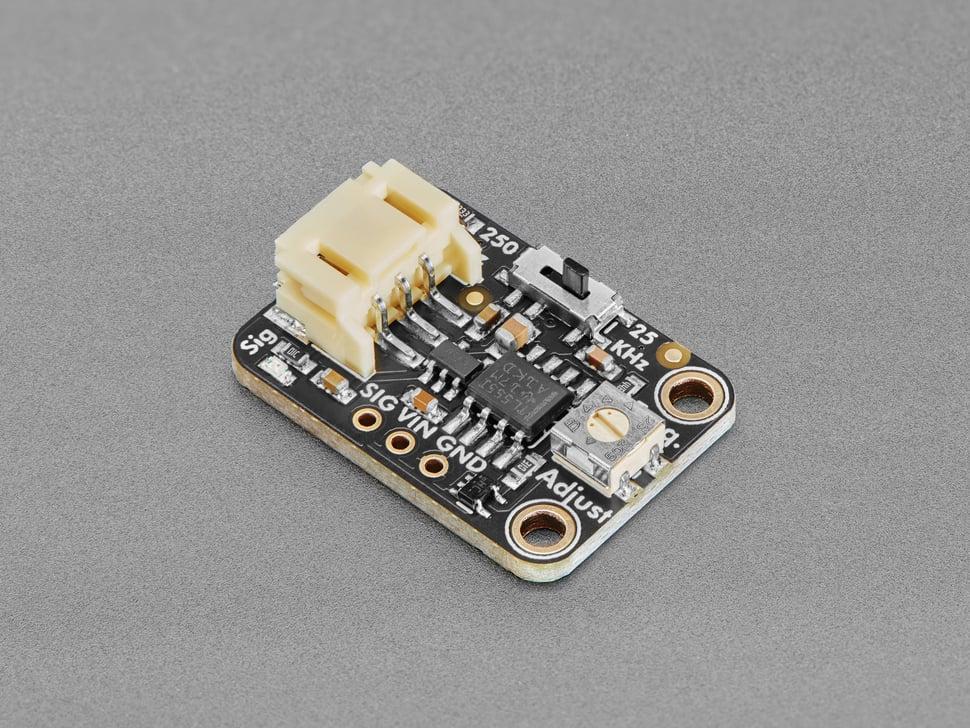

De Adafruit 555 PWM- output STEMMA is een veelzijdige, volledig geassembleerde 555- board met een regelbare frequentie en een output met 50% duty. Oorspronkelijk ontwikkeld als een PC Fan Dummy- board , overstijgt het zijn oorspronkelijke doel door nauwkeurige blokgolven te genereren voor het aansturen van piëzo's, het moduleren van IR-signalen of het dienen als audio- inputs .

Met de mogelijkheid om te kiezen tussen twee frequentiebereiken – circa 1,5K~25 kHz of 1,5~250 Hz – zorgt de meegeleverde trimmerpot voor eenvoudig afstemmen. Synchroniseer met apparaten met behulp van een logic analyzer, oscilloscoop of zelfs via een audio-ingang om de exacte frequentie- output te vinden.

De output wordt aangestuurd door een 74HC1G04-buffer die tot 12,5 mA kan leveren/leveren, en handhaaft een DC-blokgolf, gekoppeld aan 5 V bij een voeding van meer dan 5 V. Voed de board met een bereik van 3 V tot 12 V DC; dankzij de ingebouwde regelaar worden de 555 en de buffer veilig gereguleerd tot maximaal 5 V.

Hoewel elk STEMMA board geleverd wordt als een volledig geassembleerde en geteste printplaat, moeten gebruikers een STEMMA JST PH-kabel met 2 mm pitch en 3-pins kabel aanschaffen voor de aansluiting. Het bord is ook voorzien van een header met een tussenruimte van 0,1 inch voor diegenen die liever stroom-, ground en signaalpaden solderen.
