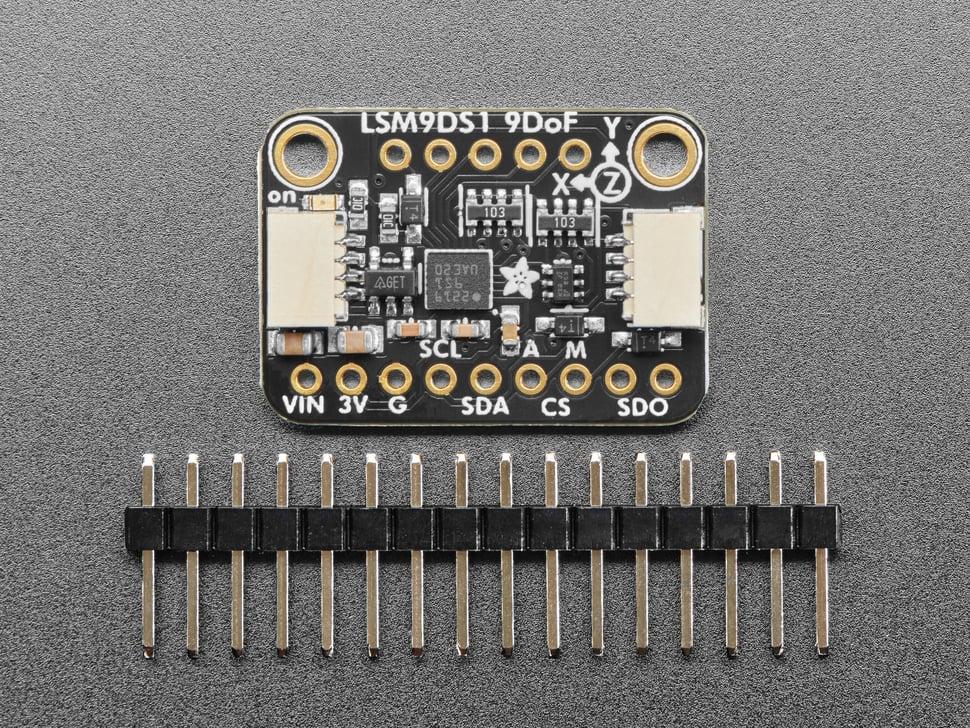

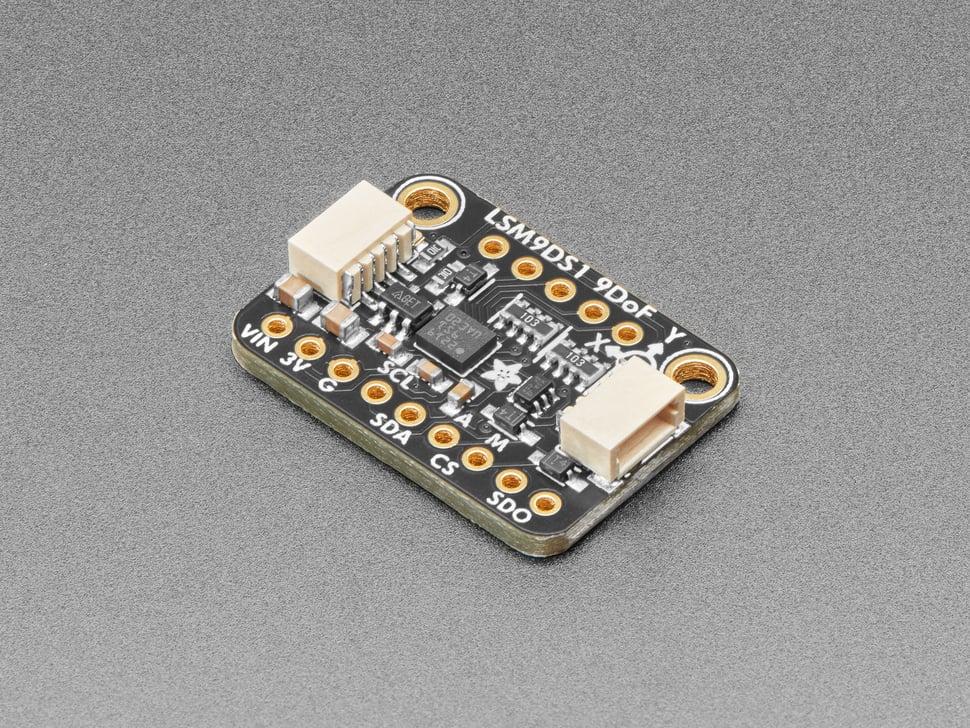

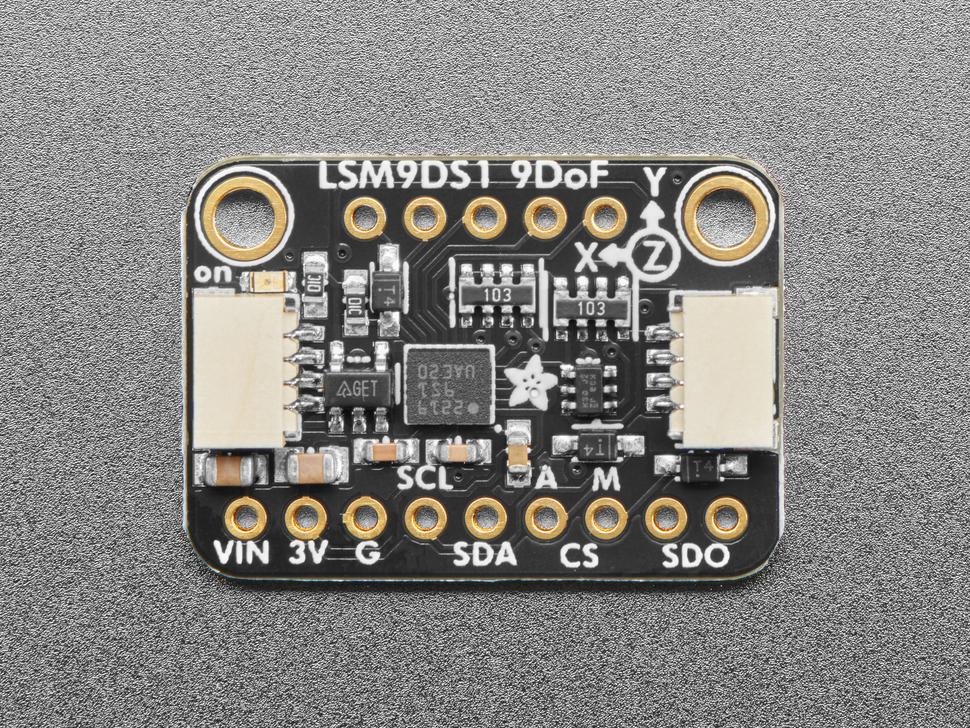

Adafruit 9-DOF LSM9DS1 breakout board - STEMMA QT / Qwiic

Voeg bewegings-, richting- en oriëntatiedetectie toe aan uw project met deze alles-in-één 9-DOF-sensor die STEMMA QT-ready is voor eenvoudig plug-n-play-gebruik.

Deze compacte chip bevat drie verschillende sensoren. De 3-assige versnellingsmeter detecteert de richting van de zwaartekracht en versnelling in 3D-ruimte. De 3-assige magnetometer bepaalt de sterkste magnetische kracht, handig voor het vinden van het magnetische noorden. De 3-assige gyroscoop meet rotatie en draaiing, waardoor precieze oriëntatie mogelijk is.

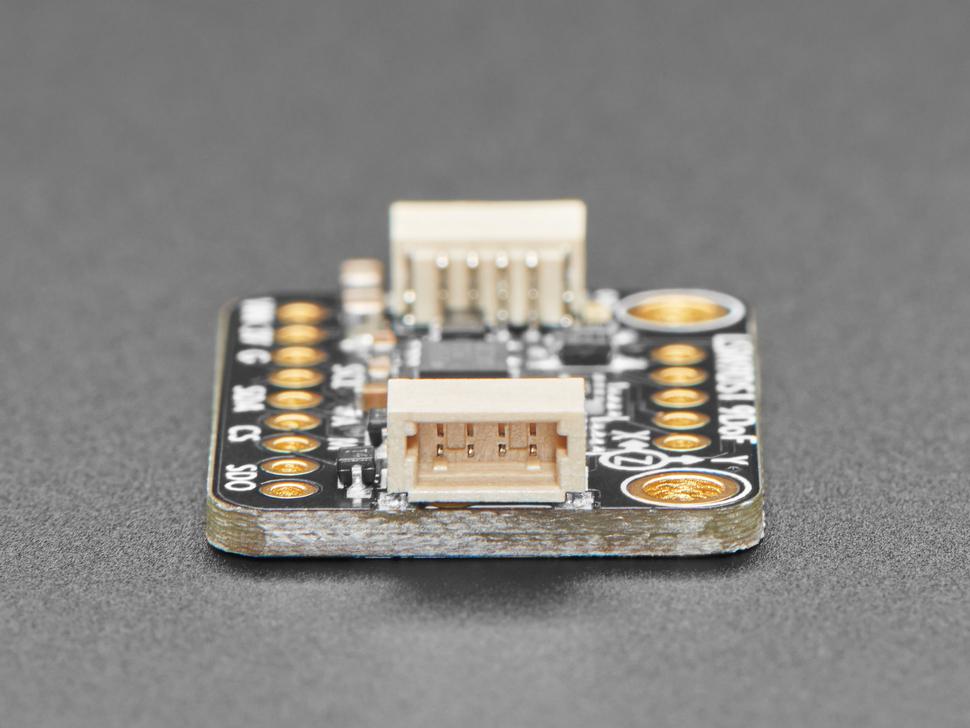

Dankzij Sparkfun Qwiic-compatibele STEMMA QT-connectoren is solderen niet meer nodig en kunt u uw projecten eenvoudig aansluiten via een I²C-bus. Sluit de connector eenvoudig aan op elke microcontroller, zoals de STM32F405 feather , met een plug-and-play-kabel voor directe 9-DOF data-acquisitie.

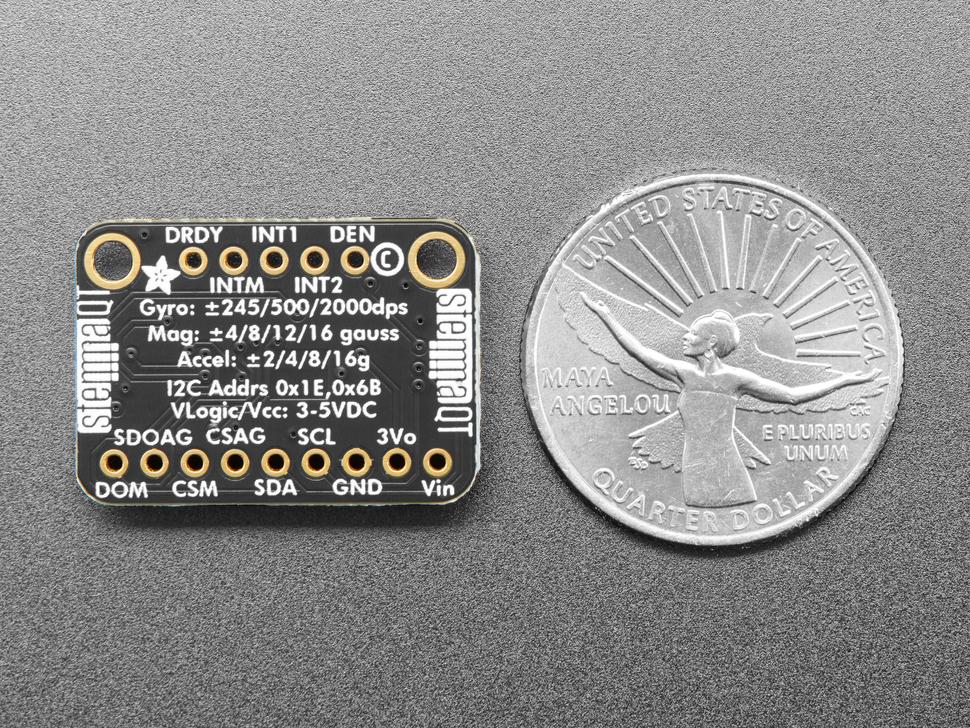

Belangrijke specificaties zijn onder meer accelerometer van ±2/±4/±8/±16 g, magnetometerbereiken van ±4/±8/±12/±16 gauss en gyroscoopbereiken van ±245/±500/±2000 dps.

Het gestroomlijnde en eenvoudige breakout biedt spanningsregeling en level-shifted inputs , compatibel met zowel 3V als 5V voeding/logica-apparaten. Het beschikt over zichtbare SPI- en I²C board interfaces met interrupt-pinnen en wordt volledig geassembleerd en getest geleverd, compleet met extra headers voor gebruik breadboard . Veilige montage is gegarandeerd dankzij twee montagegaten.

Uitgebreide bronnen zoals schema's, diagrammen, libraries , codevoorbeelden en datasheets zijn beschikbaar in de handleiding van het leersysteem.
