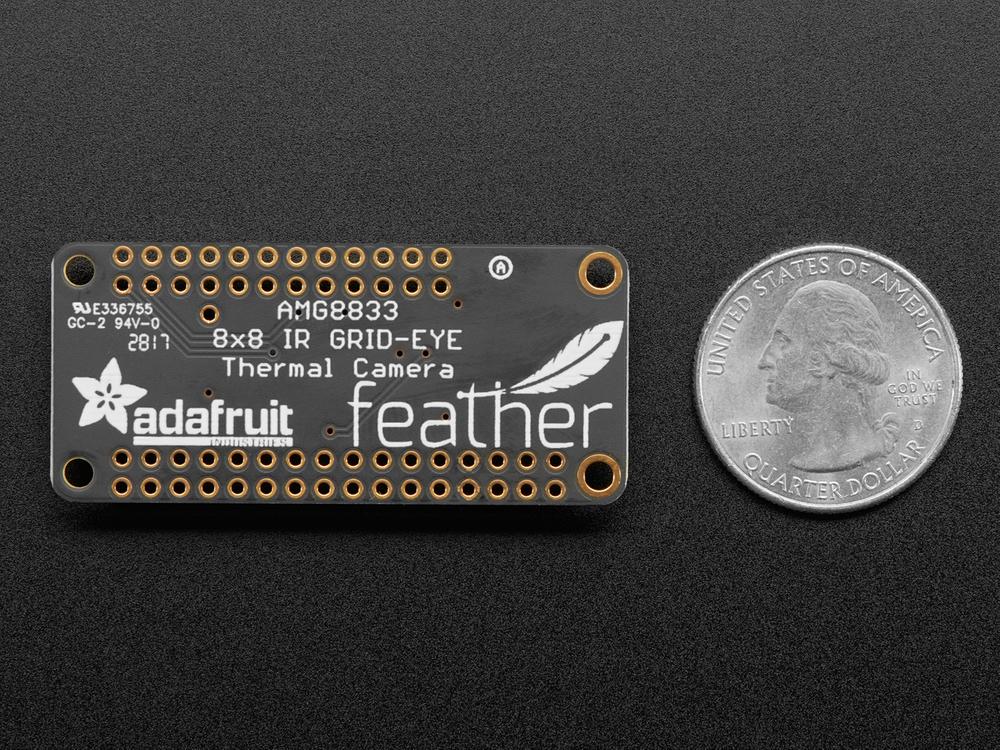

Adafruit AMG8833 IR thermische camera FeatherWing

Een Feather board zonder ambitie is een Feather board zonder FeatherWings! Dit is de thermische camera FeatherWing: dankzij de Panasonic AMG8833 8x8 GridEYE-sensor voegt hij warmtezicht toe aan elk Feather-moederbord. Met behulp van onze Feather Stacking Headers of Feather Female Headers kun je een FeatherWing bovenop je Feather board aansluiten en het board laten vliegen!

Deze sensor van Panasonic is een 8x8 array van IR thermische sensoren. Indien aangesloten op uw Feather, zal het een reeks van 64 individuele infrarood temperatuurmetingen over I2C retourneren. Het is net als die mooie thermische camera's, maar compact en eenvoudig genoeg voor gemakkelijke integratie.

Dit onderdeel meet temperaturen van 0 ° C tot 80 ° C (32 ° F tot 176 ° F) met een nauwkeurigheid van + - 2,5 ° C (4,5 ° F). Het kan een mens detecteren tot op een afstand van 7 meter (23) voet. Met een maximale framesnelheid van 10 Hz is het perfect voor het maken van uw eigen menselijke detector of mini thermische camera. We hebben een eenvoudig te gebruiken Arduino- en CircuitPython-code, zodat u snel aan de slag kunt. De sensor communiceert via I2C. Als je een snelle Feather hebt zoals de ESP8266, ESP32 of Teensy, kun je het 8x8-raster interpoleren en mooie resultaten behalen! (De video hierboven toont een demo van een vredesteken met een Teensy Feather en 24x24 interpolatie)

De AMG8833 is de volgende generatie 8x8 thermische IR-sensoren van Panasonic en biedt betere prestaties dan zijn voorganger, de AMG8831. De sensor ondersteunt alleen I2C en heeft een configureerbare interrupt-pin die kan worden geactiveerd wanneer een afzonderlijke pixel boven of onder een door u ingestelde drempel komt.

Combineer dit met onze TFT FeatherWing en enkele stackin 'headers om de hippe thermische camera-demo hierboven te maken - Feather en TFT Wing niet inbegrepen.
