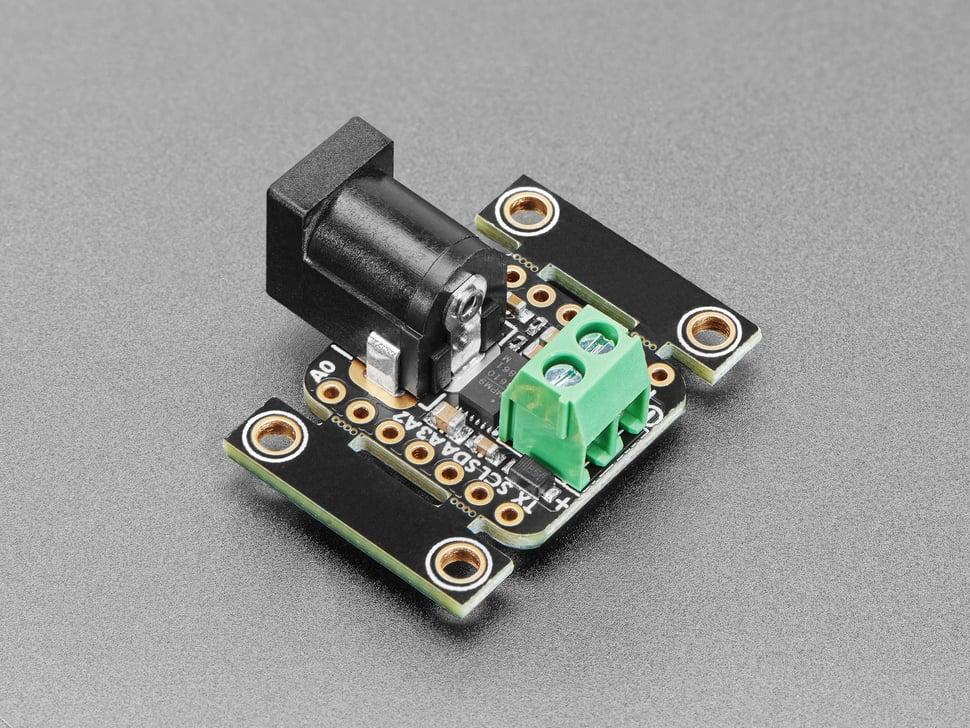

Adafruit DC Power BFF Add-On voor QT Py

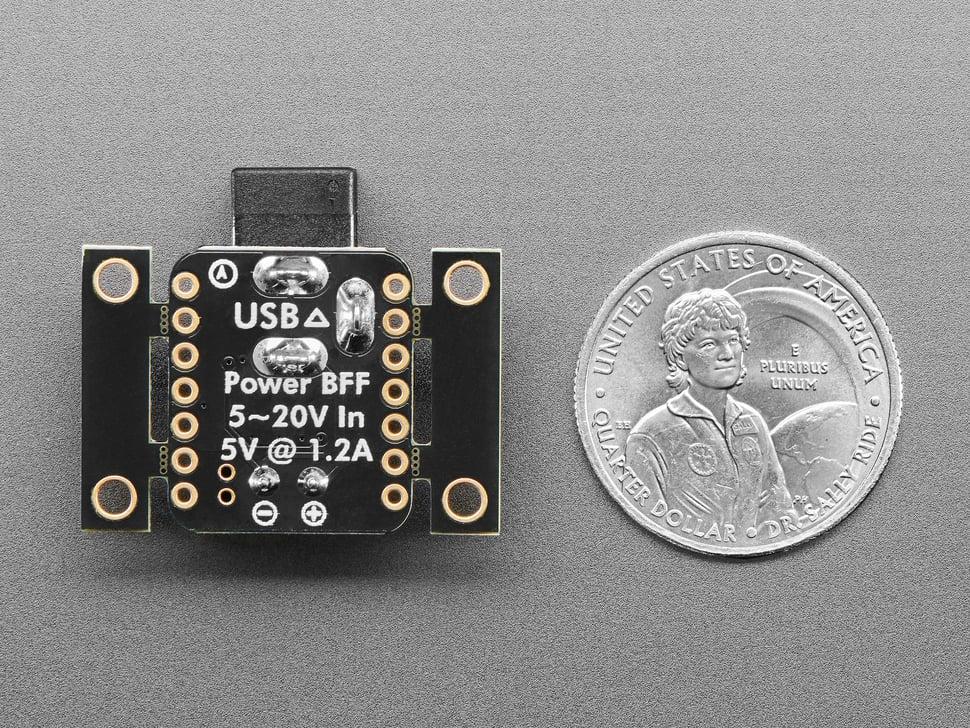

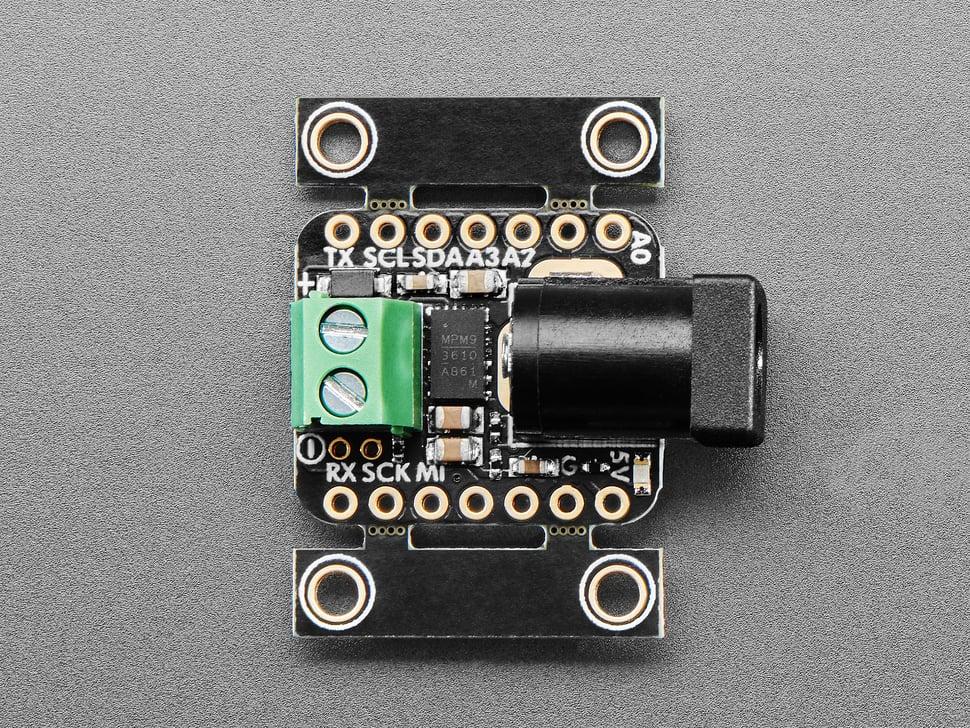

Deze uitbreiding transformeert je QT Py of Xiao ontwikkelbord, zodat het tot 20V DC stroom aankan. In het hart zit de MPM3610 geïntegreerde buck-converter, die efficiënt tot 20V input omzet naar 5V, waardoor een koellichaam overbodig is.

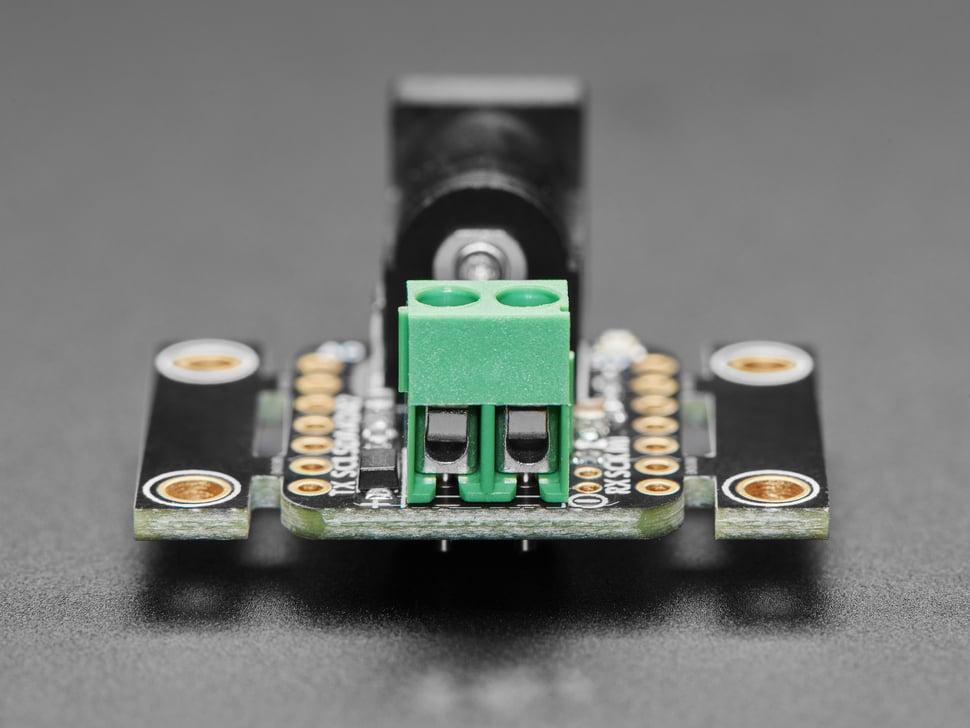

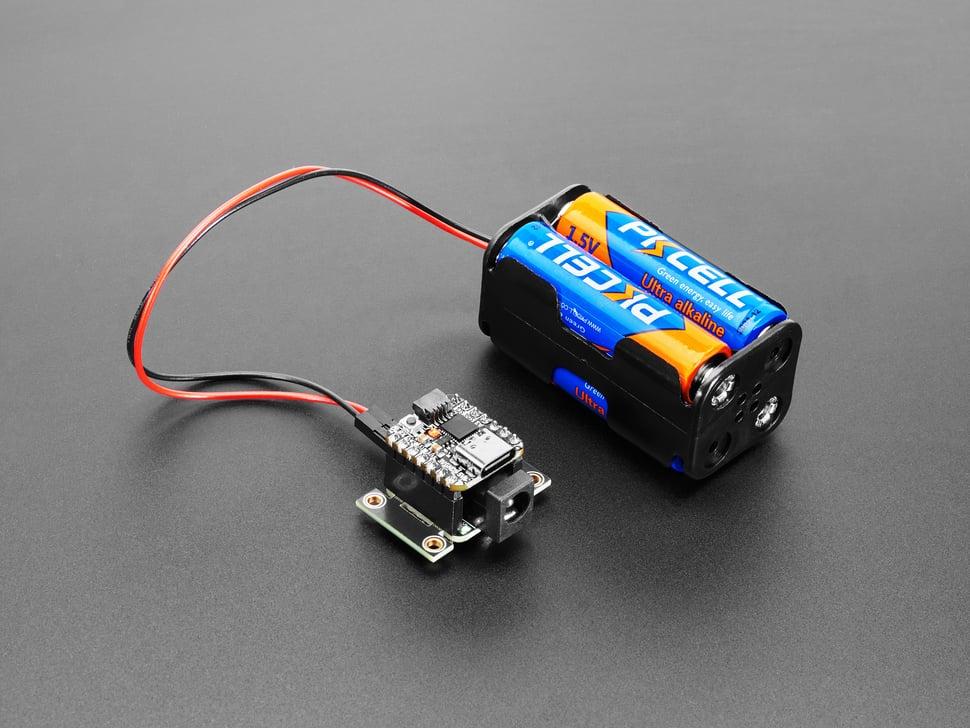

Met een stevige output van 1 Ampère ondersteunt het moeiteloos onderdelen zoals LED's, displays, WiFi-modules en kleine motoren. Het heeft een 3,5mm klemblok en een 2,1mm DC-aansluiting, allebei beschermd door een Schottky-diode. Deze ingangen bieden flexibiliteit, waardoor je op beide manieren stroom kunt geven, maar niet tegelijkertijd.

De add-on fungeert ook als een 'pass-through output' via het terminalblok terwijl je de DC-aansluiting gebruikt, wat het makkelijker maakt om apparaten met hoge spanning aan te sluiten. Er zijn soldeerbare paden voor 'enable' en 'ground' waarmee je een externe schakelaar kunt integreren om de converter uit te schakelen wanneer nodig.

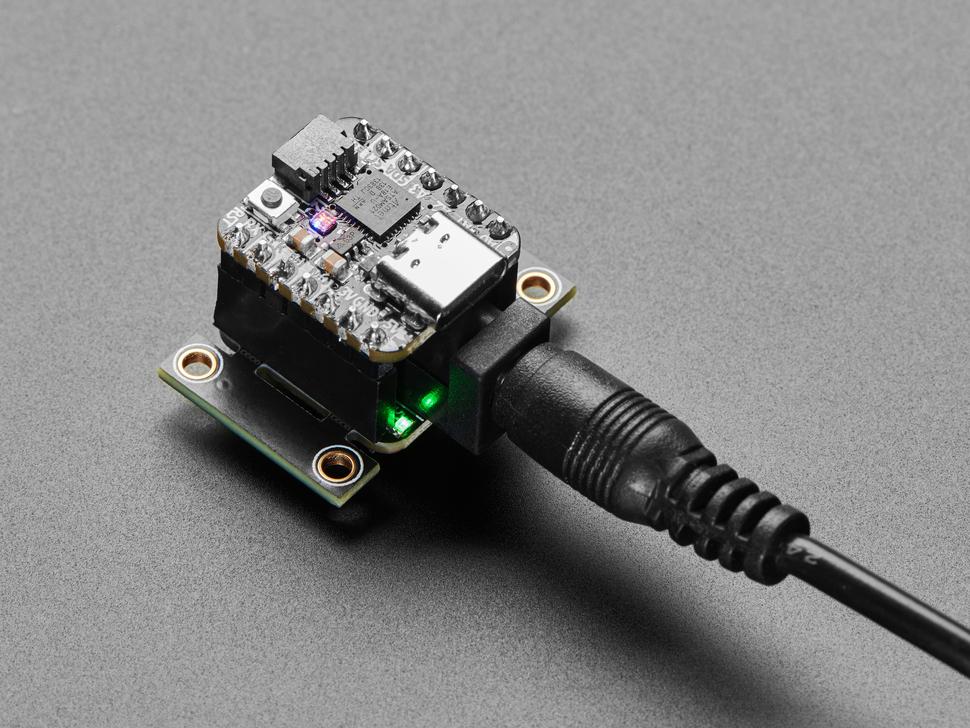

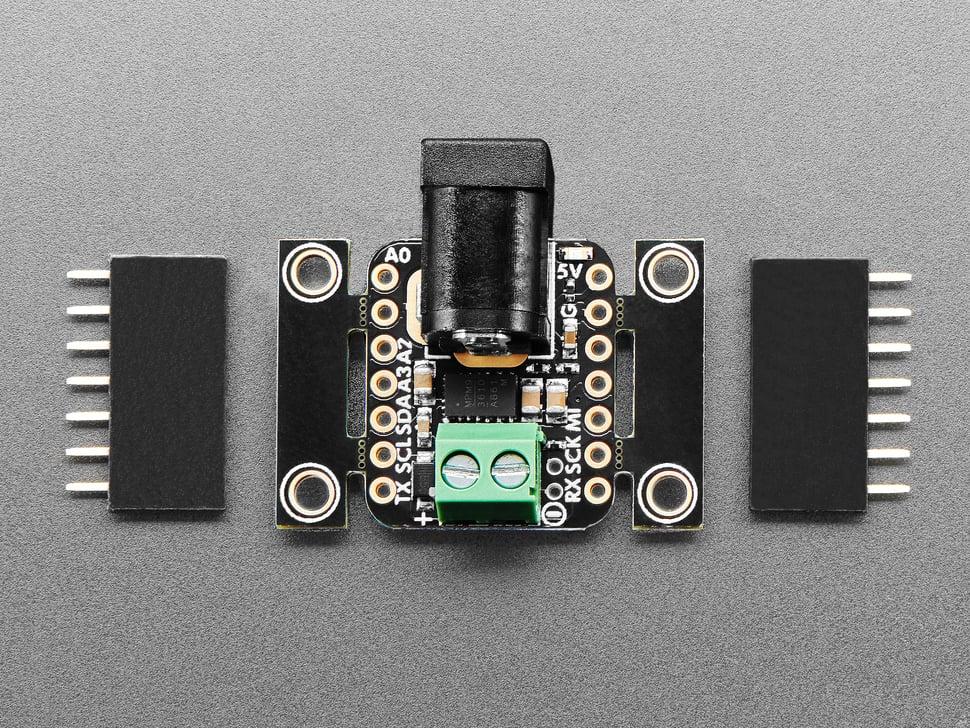

Vanwege het ontwerp van de add-on met through-hole componenten, is het aan te raden om een socket header te gebruiken om de QT Py bovenop te monteren in plaats van back-to-back te solderen. Er zijn twee 7-pins socket headers inbegrepen voor een naadloze integratie, aangevuld met afbreekbare railings voor stevige mechanische stabilisatie.
