Adafruit DotStar Digitale LED Strip - Zwart 60 LED - Per Meter

Adafruit DotStar Digitale LED Strip - Zwart 60 LED - Per Meter.

Beweeg over NeoPixels, er is een nieuwe LED-strip in de stad! Deze mooie nieuwe DotStar LED-strips zijn een geweldige upgrade voor mensen die al een paar jaar van NeoPixel-strips houden en deze gebruiken, maar iets nog beters willen. DotStar-leds gebruiken generieke 2-draads SPI, dus u kunt gegevens veel sneller pushen dan met het NeoPixel 800 KHz-protocol en er is geen specifieke timing vereist. Ze hebben ook veel hogere PWM-verversingsfrequenties, dus je kunt Persistence-of-Vision (POV) doen en minder flikkeren, vooral bij lage helderheidsniveaus.

Net als NeoPixels zijn DotStar-leds leds van 5050 formaat met een ingebouwde microcontroller binnenkant van de led. U kunt de kleur/helderheid van elke LED instellen op 24-bits kleur (8 bits elk rood, groen en blauw). Elke LED werkt als een schuifregister, leest binnenkomende kleurgegevens op de invoerpennen en verschuift vervolgens de vorige kleurgegevens naar de output . Door een lange reeks gegevens te verzenden, kunt u een oneindig aantal LED's aansturen, gewoon meer overstag gaan of ongewenste LED's aan het einde afsnijden. De PWM is ingebouwd in elke LED-chip, dus als je eenmaal de kleur hebt ingesteld, kun je stoppen met praten met de strip en deze zal doorgaan met het PWMen van alle LED's voor je

In tegenstelling tot NeoPixels hebben deze LED's echter 2 draden (invoer en output ) voor het verzenden van gegevens - een klokpin en een datapin. Dat betekent dat je twee pinnen nodig hebt, niet één, om DotStars te besturen. Omdat de klok en data gescheiden zijn, kunt u elke processorsnelheid of -type gebruiken om deze strips te besturen, en hoeft u zich geen zorgen te maken dat u voorzichtig bent met de timing. Hardware SPI-ondersteuning is handig maar niet vereist. Dit maakt ze uitstekend geschikt voor gebruik met elke microcontroller of microprocessor, inclusief Arduino , Raspberry Pi , BeagleBone, Propeller, SparkCore en alle 'ruwe' microcontrollers/microprocessors. Het is heel eenvoudig om de library over te zetten en u kunt gegevens naar de pixels sturen met een kloksnelheid tot 32 MHz!

Een ander voordeel van DotStars is hun hoge PWM-snelheid. U hoeft de 24-bits kleurgegevens voor elke pixel-LED slechts één keer in te stellen, en dan zorgt de LED + ingebouwde chip voor de PWM-ing van rood, groen en blauw. Op NeoPixels is deze PWM-snelheid 400 Hz, wat goed werkt, maar merkbaar is bij lagere helderheid en als de strip op enigerlei wijze beweegt. DotStars hebben een PWM-snelheid van 20 KHz, dus zelfs als je de strip beweegt, zie je de pixelvorming niet, de kleurovergang is erg vloeiend.

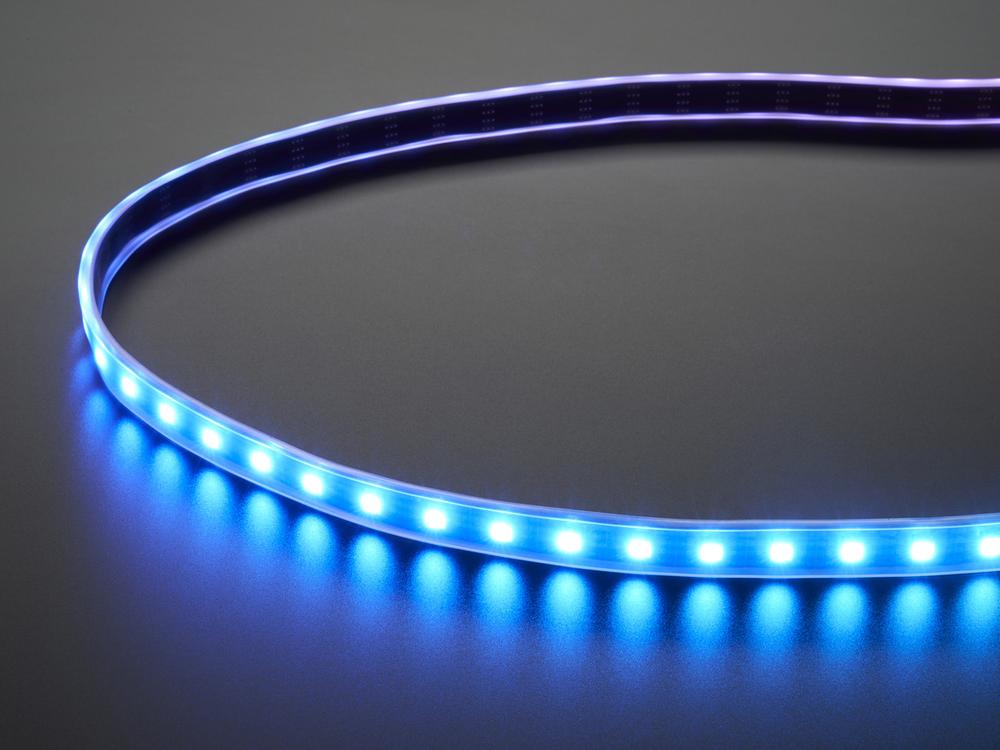

Dit is de 60 LED-per-meter-versie van onze DotStar-strips, op zwarte flex-PCB. We hebben 30 LED/m, 60 LED/m en 144 LED/m op zowel witte als zwarte flex PCB.

De strip is gemaakt van flexibel PCB-materiaal en wordt geleverd met een weerbestendige mantel. Je kunt dit spul vrij gemakkelijk knippen met een draadknipper, er zijn snijlijnen om de 0,65 "/ 1,7 cm (elk 1 LED). Soldeer aan de 0,1" koperen pads en je bent klaar om te gaan. Je kunt de strips natuurlijk ook aan elkaar koppelen om ze langer te maken, kijk maar hoeveel stroom je nodig hebt! We hebben een 5V/2A-voeding die 1 meter moet kunnen aansturen, een 5V/4A-voeding die een paar meter kan aansturen en een 5V/10A-voeding die tot 10 meter kan aansturen (afhankelijk van gebruik) U moet een 5V DC-voeding gebruiken om deze strips van stroom te voorzien, gebruik niet hoger dan 6V of u kunt de hele strip vernietigen

Deze strips worden geleverd op rollen van 4 meter met aan elk uiteinde een 4-pins JST SM-connector. Deze stroken zijn per meter verkocht! Als je 4 meter per keer koopt, krijg je volle spoelen met twee connectoren. Als je minder dan 4 m koopt, krijg je een enkele strip, maar het is een afgesneden stuk van een haspel die al dan niet een connector heeft. Als het stuk van het uiteinde van de haspel komt, bevindt de connector zich mogelijk aan het output van de strip!

Om deze strips te bedraden, raden we aan om wat JST SM-stekker- en contactdooskabels voor de signaaldraden op te pakken. Voor de voedingsdraden wilt u waarschijnlijk ook een 2,1 mm DC-aansluiting aansluiten, zodat u een van onze 5V-muuradapters op stroom kunt aansluiten het.
