Adafruit DotStar Hoge Dichtheid 8x8 Raster - 64 RGB LED Pixel Matrix

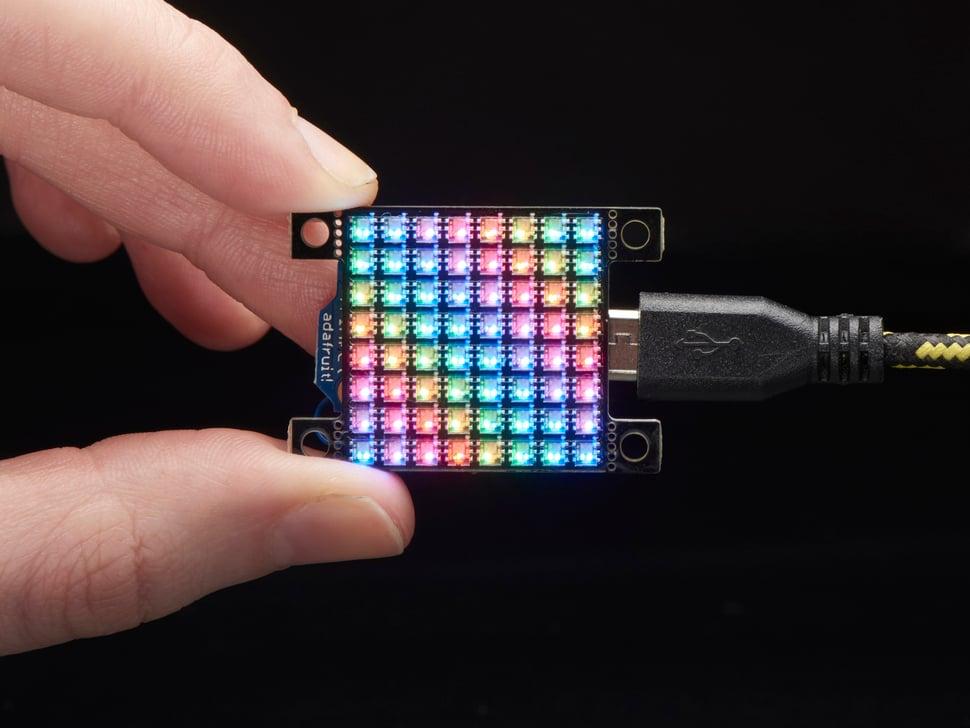

Eet dit LED-raster niet op, alleen al omdat het zo kleurrijk en hapklaar is! Dit is het kleinste LED-raster dat we konden maken, met 64 volledige RGB-kleurenpixels in een vierkant van slechts 2,5 x 2,5 cm (dat is 25,4 mm x 25,4 mm voor de liefhebbers van metrische maten).

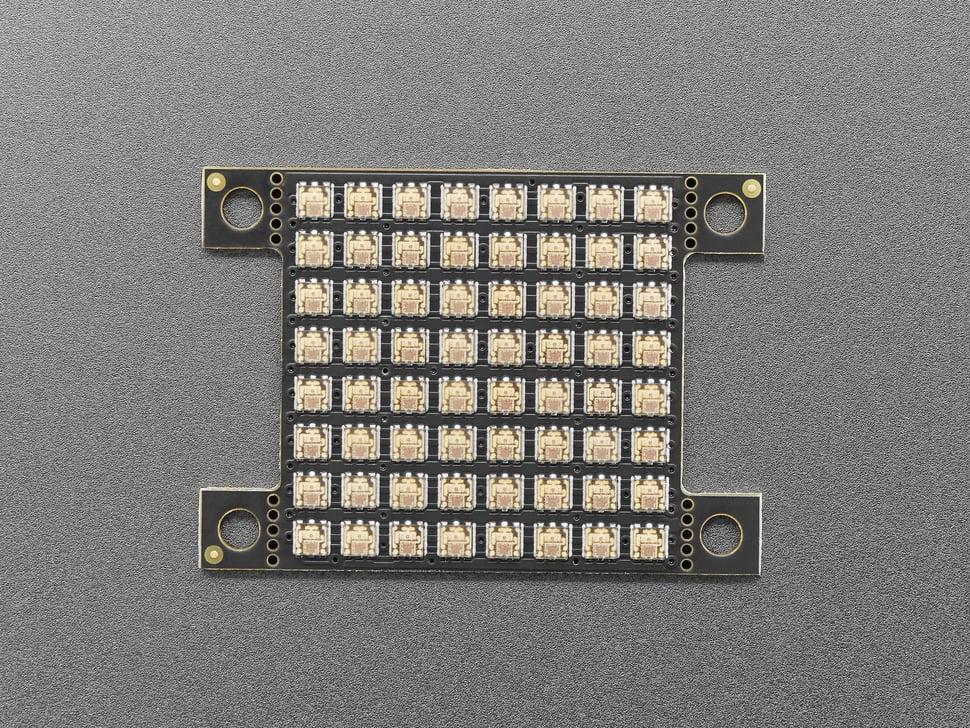

Het mooiste is dat dit kleine DotStar-leds zijn met ingebouwde PWM- drivers , dus je hebt maar twee digitale I/O-pinnen nodig om te gloeien. Maar laat je niet misleiden door hun kleine formaat; elke led is nog steeds ongelooflijk helder, net als de DotStars/NeoPixels die je kent en waar je zo van houdt. Dit zijn dezelfde geïntegreerde leds die we gebruiken in onze nieuwe, mooie DotStar-strips, maar dan heel klein. Gerangschikt in een 8x8-matrix is elke pixel individueel adresseerbaar.

Net als NeoPixels hebben DotStar LED's een ingebouwde microcontroller. Je kunt de kleur/helderheid van elke LED instellen op 24-bits kleur (8 bits voor rood, green en blauw). Elke LED fungeert als een schuifregister: het leest de binnenkomende kleurgegevens op de ingangspinnen en verschuift vervolgens de vorige kleurgegevens naar de output .

Door een lange reeks data te versturen, kun je een 'oneindig' aantal LED's aansturen. De PWM is ingebouwd in elke LED-chip, dus zodra je de kleur hebt ingesteld, kun je stoppen met communiceren met de schijf en blijft deze alle LED's voor je PWM-en. De bedrading is eenvoudig: er zijn twee 4-pad-aansluitpoorten aan de achterkant.

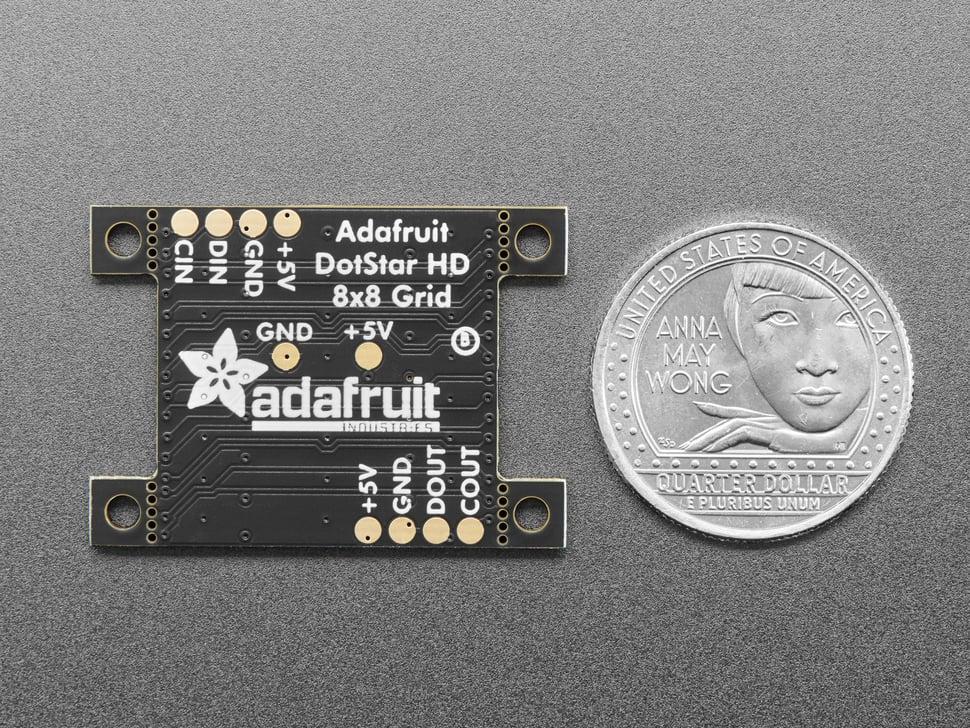

Soldeer de draden aan de ingangspoort (+5V GND ClockIn en DataIn) en voorzie de +5V- en ground van 5V. Verbind vervolgens de CIN/DIN-pin met je microcontroller. Gebruik de SCK- en MOSI-pins als je hardwarematige SPI hebt. Je moet ook een gemeenschappelijke ground maken van de 5V-voeding naar de microcontroller/Arduino.

Omdat elke LED tot wel 40 mA kan trekken (dat is tot 2,5 ampère per paneel als alle LED's helderwit branden!), raden we onze 5V 2A-voeding aan als u de volledige helderheid en veel wit licht wilt gebruiken. Voor de meeste toepassingen verbruikt u ongeveer 0,5 A stroom per paneel, en u kunt de helderheid zo instellen dat dit lager wordt.

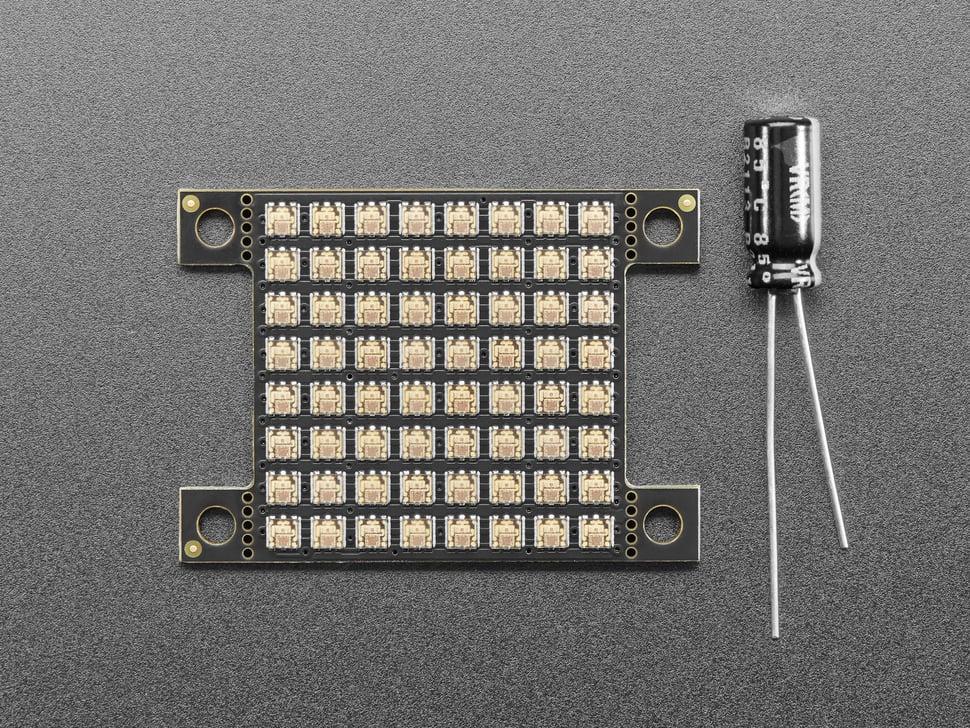

Houd er rekening mee dat zoveel stroom door een klein board hem te heet kan maken! Om het board klein te houden, hebben we geen kleine oppervlaktecondensatoren op de voorkant geplaatst. In plaats daarvan zit er een voedings-/aardingspad aan de achterkant en een 220 µF-condensator die je op de achterkant kunt solderen voor een compacte pasvorm.

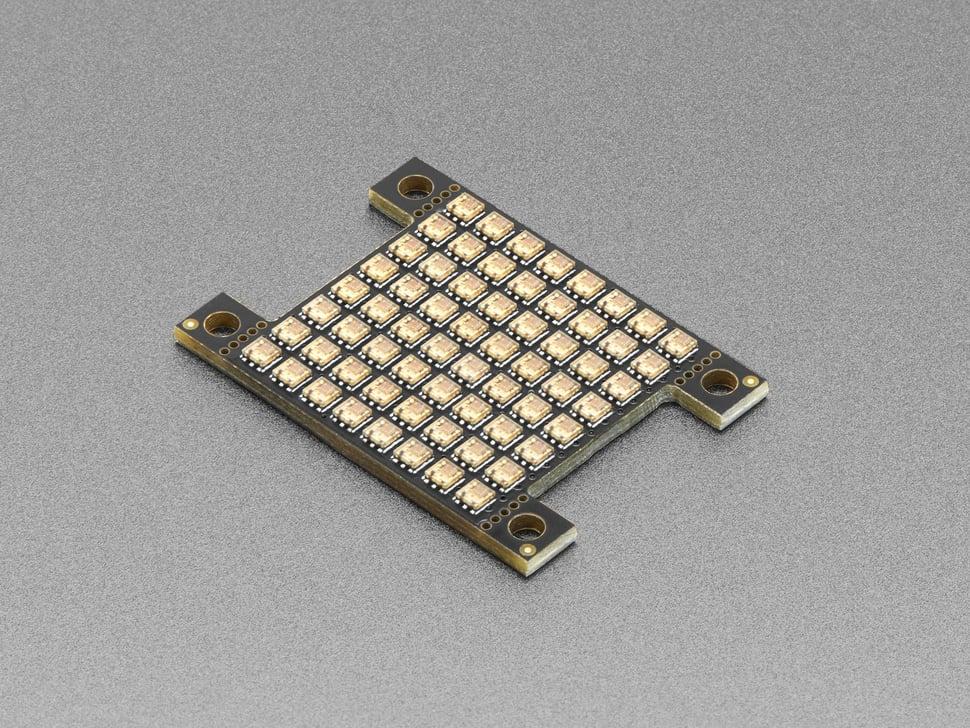

Er zijn ook vier bevestigingsgaten die je kunt gebruiken voor bevestiging, of ze kunt afbreken met een tang als je een perfect vierkant van 2,54 cm wilt. Bekijk onze tutorial met bedrading, berekeningen van het stroomverbruik, voorbeeldcode voor gebruik, enz. Deze LED's zitten heel dicht op elkaar op een kleine printplaat. Zet ze niet allemaal op volle witte helderheid, anders kan de board oververhit raken en smelten.
