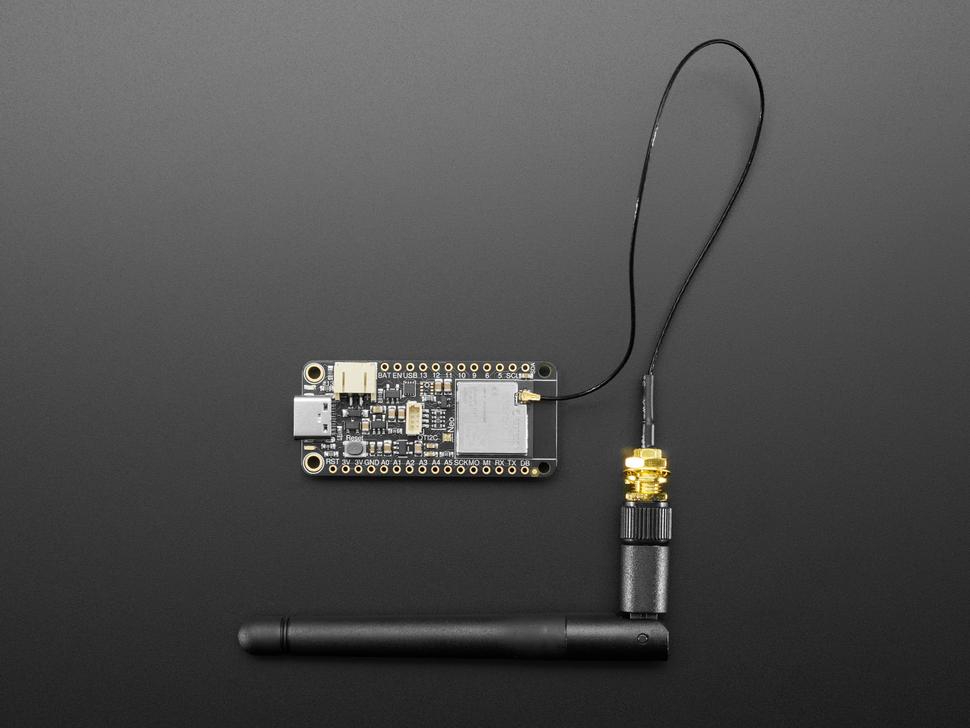

Adafruit ESP32-S2 Reverse TFT- feather met wFL

Net als Missy Elliot houden we ervan om "onze [ feather ] neer te leggen, om te draaien en om te draaien", en dat is precies wat we met dit nieuwe board hebben gedaan. Het is in principe onze ESP32-S2 TFT- feather , maar dan met het 240x135 kleuren TFT- display aan de achterkant, niet aan de voorkant. Dat maakt hem ideaal voor paneelgemonteerde projecten, vooral omdat we ook ruimte hebben voor drie knoppen.

Het is een alles-in-één display interface dev board , aangestuurd door de fantastische ESP32-S2 wifi-module. Deze feather wordt geleverd met native USB en 4 MB flash + 2 MB PSRAM, waardoor hij perfect is voor gebruik met CircuitPython of Arduino met goedkope wifi. Native USB betekent dat hij kan ACT als een toetsenbord of een schijf. Dankzij wifi is hij ideaal voor IoT-projecten.

En feather betekent dat hij compatibel is met de grote feather Wings-community voor uitbreidbaarheid. Deze versie heeft een wFL-connector, wat betekent dat je een externe antenne kunt aansluiten - ideaal voor montage buiten een behuizing. Let op: een wFL-antenne of -adapter wordt NIET meegeleverd!

De ESP32-S2 is een sterk geïntegreerde, energiezuinige 2,4 GHz wifi-systeem-op-chip (SoC) met ingebouwde USB en een aantal andere interessante nieuwe technologieën, zoals Time of Flight-afstandsmeting. Met zijn geavanceerde vermogen en RF-prestaties is deze SoC een ideale keuze voor een breed scala aan toepassingen met betrekking tot het Internet of Things (IoT), draagbare elektronica en slimme huizen.

Houd er rekening mee dat de feather ESP32-S2 een single-core 240 MHz-chip heeft, waardoor hij niet zo snel zal zijn als die van de ESP32 met dual-core. Ook is er geen Bluetooth-ondersteuning. We zijn echter superenthousiast over de native USB van de ESP32-S2, die veel mogelijkheden biedt voor geavanceerde interfaces!

Deze ESP32-S2 minimodule die we op de feather gebruiken, wordt geleverd met 4 MB flashgeheugen en 2 MB PSRAM, zodat je enorme JSON-bestanden kunt bufferen voor het parsen! Het kleuren-TFT-scherm is verbonden met de SPI-pinnen en gebruikt extra pinnen voor de besturing die niet aan de breakout -pads zijn blootgesteld.

Het is hetzelfde display als hier, met 240x135 pixels en IPS, wat zorgt voor heldere kleuren vanuit elke hoek. De achtergrondverlichting is ook aangesloten op een aparte pin, zodat je de achtergrondverlichting naar wens kunt verhogen of verlagen met PWM. Voor een laag stroomverbruik heeft de feather een tweede RT9080-regelaar. De regelaar wordt aangestuurd met een GPIO-pin op de enable-lijn en kan de stroom naar de STEMMA QT-poort en het TFT-scherm uitschakelen.

Er is ook een aparte voedingspin voor de NeoPixel waarmee je hem kunt uitschakelen voor een nog lager rustvermogen. Met alles uit en in de diepe slaapstand verbruikt de TFT- feather ongeveer 40 μA stroom.

Kenmerken: ESP32-S2 240MHz Tensilica-processor - de volgende generatie ESP32, nu met ingebouwde USB , zodat hij kan ACT als een toetsenbord/muis, MIDI-apparaat, schijfstation, enz.! De minimodule is FCC/CE-gecertificeerd en wordt geleverd met 4 MB flashgeheugen en 2 MB PSRAM - u kunt enorme databuffers gebruiken.

1,14" IPS TFT-kleurenscherm met 240x135 pixels - helder en kleurrijk display met ST7789-chipset dat vanuit elke hoek bekeken kan worden. Met FL-antenneconnector voor het aansluiten van externe antennes. Let op: dit is GEEN u.FL!

Drie tactiele knoppen voor de gebruiker: D0, D1 en D2. D0/BOOT0 wordt ook gebruikt om, indien nodig, de ROM-bootloadermodus te openen. Voedingsopties: USB type C of LiPoly-batterij. Ingebouwde batterij wordt opgeladen via USB -C.

LiPoly batterijmonitor - De MAX17048-chip bewaakt actief de spanning en laadstatus/het percentage van uw batterij via I2C. Reset- en DFU (BOOT0)-knoppen om toegang te krijgen tot de ROM-bootloader (die een USB seriële poort heeft, dus u hebt geen aparte kabel nodig!). Seriële debug- output (optioneel, voor het controleren van de hardware seriële debugconsole).

STEMMA QT-connector voor I2C-apparaten, met schakelbare voeding, zodat u in de energiebesparende modus kunt gaan. Aan/Laden/Gebruiker-LED's + status NeoPixel met pingestuurde voeding voor een laag stroomverbruik.

Energiezuinig! In de diepe slaapstand kunnen we een stroomverbruik van 40 tot 50 μA halen via de LiPoly-aansluiting. De ruststroom komt van de spanningsregelaar, de ESP32-S2-chip en de LiPoly-monitor. Schakel de NeoPixel en de externe I²C/TFT-voeding uit voor het laagste ruststroomverbruik. Werkt met Arduino of CircuitPython.
