Adafruit Feather 32u4 RFM95 LoRa Radio- 868 of 915 MHz

Artikelnr. 54379 Merk Adafruit Model 3078 Share Schrijf een review
Adafruit Feather 32u4 RFM95 LoRa Radio- 868 of 915 MHz
Adafruit
€ 38,40€ 31,75 Excl. BTW (NL)
Niet op voorraad Niet op voorraad bij leverancier
Geen ETA bekend
Verzonden vanaf € 2,95 (NL) 30 dagen bedenktermijn

Beschrijving

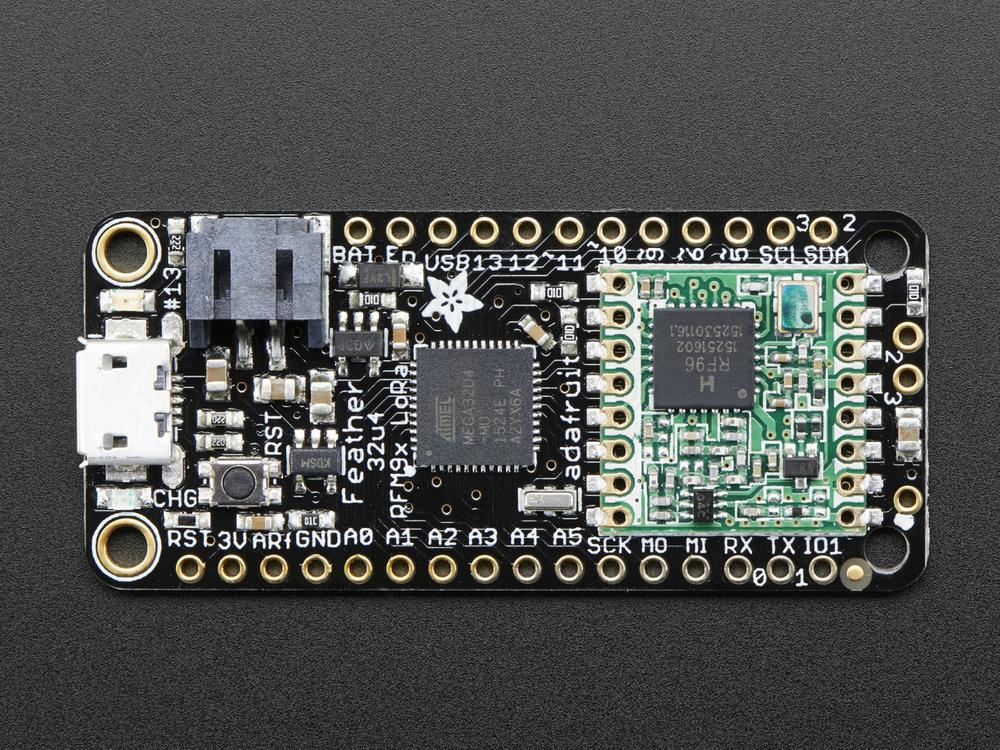

Dit is de Adafruit Feather 32u4 LoRa Radio (RFM9x). We noemen dit RadioFruits, onze kijk op een microcontroller met een "Long Range (LoRa)" pakketradio-zendontvanger met ingebouwde USB en opladen van de batterij. Het is een Adafruit Feather 32u4 met een 868/915 MHz radiomodule erin gekookt! Geweldig voor het maken van draadloze netwerken die verder kunnen gaan dan 2,4 GHz 802.15.4 en vergelijkbaar, flexibeler zijn dan Bluetooth LE en zonder de hoge stroomvereisten van wifi.

Feather is het nieuwe ontwikkelbord van Adafruit, en net als zijn naamgenoot is het dun, licht en laat het je vliegen! We hebben Feather ontworpen als een nieuwe standaard voor draagbare microcontroller-kernen. We hebben andere boards in de Feather-familie, bekijk ze hier.

Dit is de 900 MHz-radioversie, die kan worden gebruikt voor 868 MHz of 915 MHz verzending / ontvangst - de exacte radiofrequentie wordt bepaald wanneer u de software laadt, aangezien deze dynamisch kan worden afgestemd. We verkopen ook een 433 MHz-versie van dezelfde radiochipset! En als u geen LoRa-radio nodig heeft, hebben we ook gewone 900 MHz pakketradio's

Het hart van de Feather 32u4 is ATmega32u4 geklokt op 8 MHz en 3.3V logica, een chipopstelling waar we heel veel ervaring mee hebben, want het is hetzelfde als de Flora. Deze chip heeft 32K flash en 2K RAM, met ingebouwde USB, dus het heeft niet alleen een USB-naar-serieel programma en debug-mogelijkheid ingebouwd zonder dat een FTDI-achtige chip nodig is, het kan ook fungeren als een muis. , toetsenbord, USB MIDI-apparaat, enz.

Om het gemakkelijk te gebruiken voor draagbare projecten, hebben we een connector toegevoegd voor al onze 3,7 V lithium-polymeerbatterijen en een ingebouwde batterijoplader. Je hebt geen batterij nodig, hij werkt prima rechtstreeks vanaf de micro-USB-connector. Maar als u een batterij heeft, kunt u deze onderweg meenemen en vervolgens de USB aansluiten om op te laden. De Feather zal automatisch overschakelen naar USB-stroom wanneer deze beschikbaar is. We hebben de batterij ook via een verdeler aan een analoge pin vastgemaakt, zodat u de batterijspanning kunt meten en bewaken om te detecteren wanneer u moet worden opgeladen.

Hier zijn enkele handige specificaties! Zoals alle Feather 32u4's krijg je:

Maatregelen 2.0 "x 0.9" x 0.28 "(51 mm x 23 mm x 8 mm) zonder headers gesoldeerd
Licht als een (grote?) Veer - 5,5 gram
ATmega32u4 @ 8MHz met 3.3V logica / vermogen
3.3V regelaar met 500mA piekstroomuitgang
USB native ondersteuning, wordt geleverd met USB-bootloader en foutopsporing via seriële poort
Je krijgt ook heel veel pinnen - 20 GPIO-pinnen
Hardware Serieel, hardware I2C, hardware SPI-ondersteuning
7 x PWM-pinnen
10 x analoge ingangen
Ingebouwde 100mA lipoly-oplader met oplaadstatusindicator-LED
Pin # 13 rode LED voor knipperen voor algemeen gebruik
Power / enable pin
4 bevestigingsgaten
Reset knop

Deze Feather 32u4 LoRa Radio gebruikt de extra ruimte die overblijft om een RFM9x LoRa 868/915 MHz radiomodule toe te voegen. Deze radio's zijn niet goed voor het verzenden van audio of video, maar ze werken best goed voor het verzenden van kleine datapakketten wanneer je meer bereik dan 2,4 GHz nodig hebt (BT, BLE, WiFi, ZigBee).

SX1276 LoRa®-gebaseerde module met SPI-interface
Pakketradio met kant-en-klare Arduino-bibliotheken
Maakt gebruik van de licentievrije ISM-banden (ITU "Europe" @ 433 MHz en ITU "Americas" @ 900 MHz)
+5 tot +20 dBm tot 100 mW Vermogen Vermogen (vermogen selecteerbaar in software)
~ 300uA tijdens volledige slaap, ~ 120mA piek tijdens + 20dBm zenden, ~ 40mA tijdens actief luisteren naar de radio.
Eenvoudige draadantenne of spot voor uFL-connector

Onze eerste tests met standaardbibliotheekinstellingen: meer dan 1,2 mi / 2 km zichtlijn met kwartgolfantennes met draad. (Met instelling tweaken en directionele antennes is 20Km mogelijk).

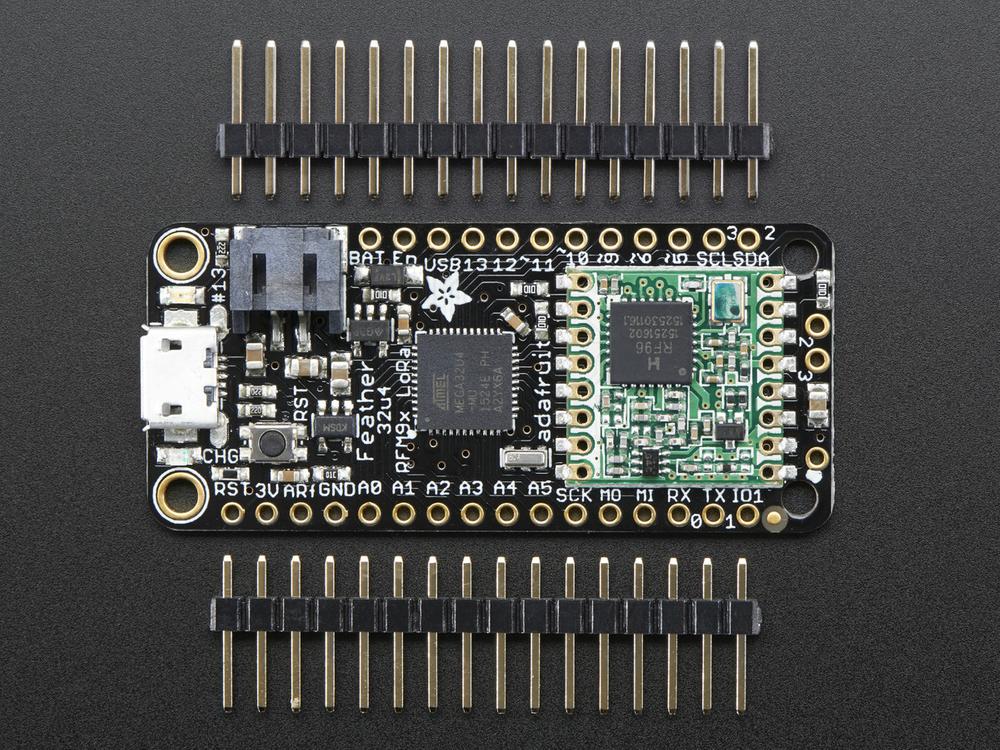

Wordt volledig gemonteerd en getest geleverd, met een USB-bootloader waarmee je hem snel kunt gebruiken met de Arduino IDE. We voegen ook wat headers toe, zodat je het kunt solderen en aansluiten op een soldeerloos breadboard. U moet een klein stukje draad doorknippen en solderen (elke vaste of gestrande kern is prima) om uw antenne te maken. Lipoly-batterij en USB-kabel niet inbegrepen, maar we hebben veel opties in de winkel als je dat wilt!

Bekijk onze tutorial voor allerlei details, waaronder pinouts, energiebeheer, Arduino IDE-installatie en meer!
