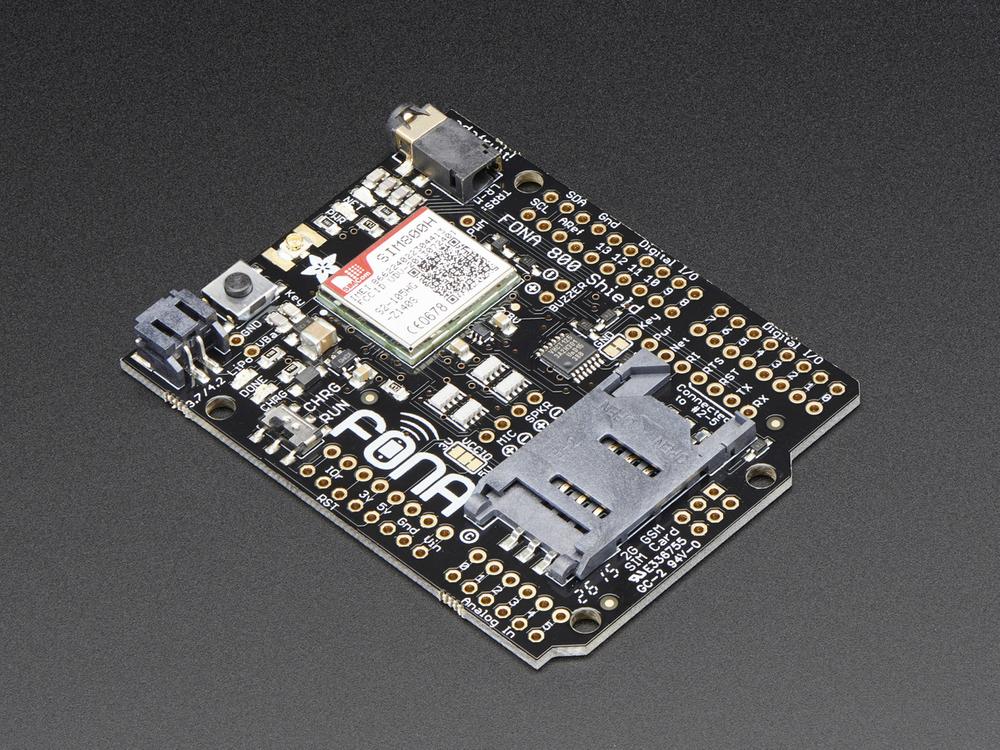

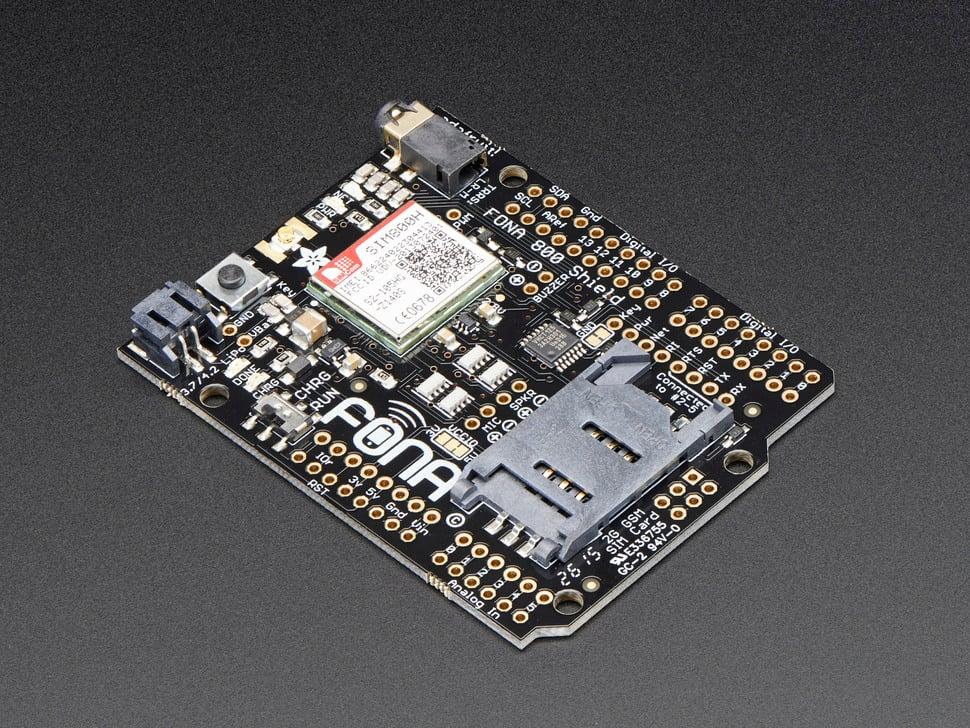

Adafruit FONA 800 Shield - Voice / Data Cellular GSM voor Arduino

Ring, Ring! Wie belt dat? Het is jouw Arduino! Maak kennis met Adafruit FONA 800 Shield, een schattig alles-in-één schild voor mobiele telefoons waarmee je spraak, tekst, sms en gegevens aan je project kunt toevoegen in een eenvoudig te gebruiken insteekbaar schild.

Dit schild past bovenop elke klassieke Arduino of compatibel, en heeft een verrassende hoeveelheid technologie in zijn kleine frame. Het hart is een GSM-module (we gebruiken de nieuwste SIM800) ter grootte van een postzegel. Deze module kan zo ongeveer alles doen.

Als je een Shield-versie met GPS wilt, bekijk dan de Adafruit FONA 808 Shield - Mini Cellular GSM + GPS voor Arduino klik hier.

Als je gewoon een gewone FONA-ontsnapping wilt, klik dan hier.

Quad-band 850/900/1800/1900 MHz - maak verbinding met elk wereldwijd GSM-netwerk met elke 2G-simkaart (in de VS wordt T-Mobile aanbevolen)
Voer en ontvang spraakoproepen met een headset OF een externe 8Ω-luidspreker + electret-microfoon
Verzend en ontvang sms-berichten
GPRS-gegevens verzenden en ontvangen (TCP / IP, HTTP, enz.)
Scan en ontvang FM-radio-uitzendingen (ja, we weten niet precies waarom dit was inbegrepen, maar het werkt echt goed)
PWM / zoemer vibrerende motorregeling
AT-opdrachtinterface met "auto baud" -detectie

Klinkt heerlijk, toch? Daarom hebben we deze fijne module op een schild geplateerd met alle extra's die je nodig hebt om je volgende project te laten schitteren.

Ingebouwde LiPoly-batterijoplaadcircuits, zodat u uw project onderweg kunt meenemen. Gebruik een willekeurige 500mAh + LiPoly- of LiIon-batterij en laad deze indien nodig op via de Arduino. Twee LED's laten u weten wanneer het opladen en klaar is. U kunt dan de schakelaar omdraaien en de batterij gebruiken om uw circuit te laten werken!
Standaard 4-polige TRRS-hoofdtelefoonaansluiting. Gebruik een 'Android'- of' iPhone'-compatibele headset met microfoon
Breakouts voor externe 8Ω-luidspreker en electret-microfoon als u geen hoofdtelefoon wilt gebruiken
Niveauverschuivingscircuits om het Arduino-veilig te maken
Trillingsmotor (zoemer) driver zodat u geruisloze meldingen kunt krijgen
uFL-aansluiting voor externe antenne
Indicator-LED's voor stroom- en netwerkconnectiviteit
Elke standaard 2G-simkaart schuift in een veilige connector

Op zichzelf kan dit schild niets doen. Het vereist een microcontroller zoals een Arduino om hem aan te sturen! Je hebt ook een aantal benodigde accessoires nodig om FONA te laten werken. Deze zijn niet inbegrepen!

Simkaart! Een 2G Mini-simkaart is vereist om alles op het mobiele netwerk te doen. US AT&T verkoopt niet langer 2G-simkaarten en zal hun 2G-netwerk afsluiten, dus voor Amerikaanse klanten raden we elke T-Mobile of wederverkoper (TING, SIMPLE mobiel, enz.) Aan die het T-Mobile-netwerk gebruikt.

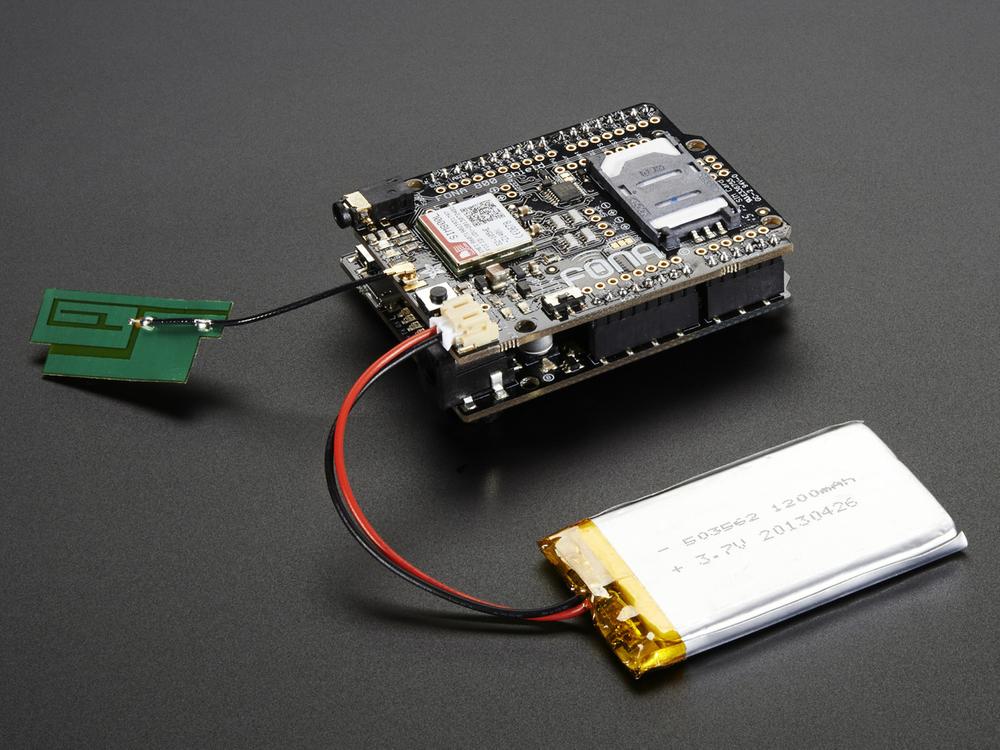

Lipoly-batterij - 500 mAh of groter! Deze 500 mAh-batterij, of deze 1200 mAh, zal prima werken.
Externe antenne - Deze slanke uFL-antenne werkt geweldig!

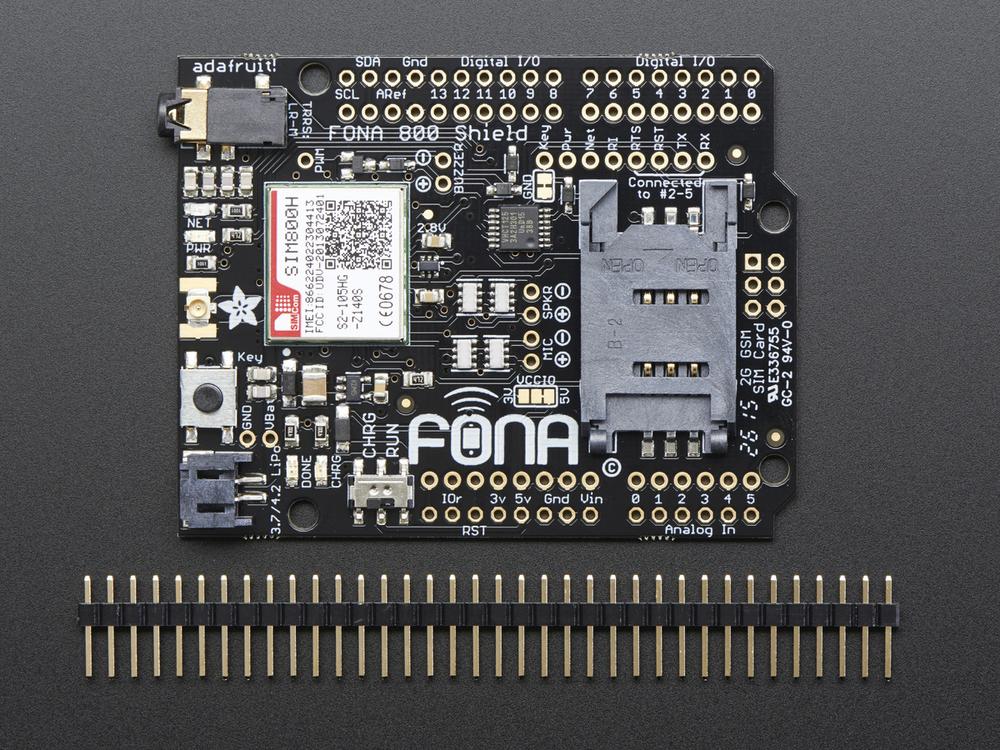

Elke bestelling wordt geleverd met een getest en gemonteerd FONA-schild en een stok van 0,1 "mannelijke header. Vereiste Arduino, simkaart, batterij, antenne en andere accessoires zijn niet inbegrepen! Er is wat licht solderen nodig om de headers op het schild te plaatsen. pak ook wat stapelkoppen als je er een schild op wilt stapelen.

Er zijn ook enkele aanbevolen accessoires. Ze zijn niet vereist, maar de kans is groot dat u ze wilt hebben!

TRRS 4-polige headset - Elke 'iPhone' of 'Android' compatibel (maar niet origineel iPhone) zou moeten werken. We hebben ongeveer 10 verschillende geprobeerd, en eigenlijk zijn de duurdere exemplaren comfortabeler en luider, maar onze officiële iPhone-headsetmicrofoon werkte niet.
Externe microfoon en luidspreker - Als je rechtstreeks met je FONA wilt praten, zullen een electret-microfoon en een mini-luidspreker van 8 ohm het prima doen.
Trilmotor - de FONA kan deze direct aandrijven, soldeer er gewoon een mini vibrerende motorschijf in!
