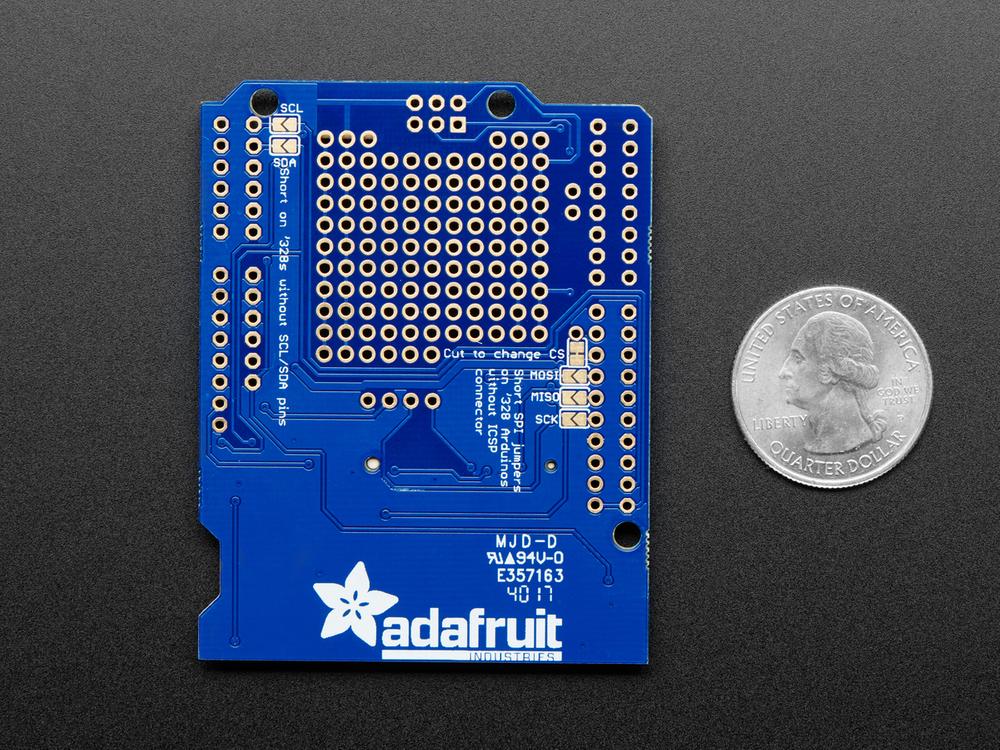

Adafruit geassembleerd datalogging shield voor Arduino

Hier is een handig Arduino-shield: we hebben veel mensen gehad die op zoek waren naar een speciaal en goed ontworpen datalogging-shield. We hebben hard gewerkt om een prijsgunstige maar goed afgerond ontwerp te ontwikkelen. Het is niet alleen eenvoudig te monteren en aan te passen, het wordt ook geleverd met geweldige documentatie en libraries.

Onze nieuwste versie van dit populaire shield heeft alle kenmerken van het populaire origineel en is "R3" -compatibel, zodat je hem kunt gebruiken met vrijwel elke Arduino of compatibel. U kunt er in minder dan 15 minuten mee aan de slag - gegevens opslaan in bestanden op elke FAT16- of FAT32-geformatteerde SD-kaart, zodat ze kunnen worden gelezen door elk plot-, spreadsheet- of analyseprogramma. We hebben zelfs een tutorial over hoe u twee gratis softwareprogramma's kunt gebruiken om uw gegevens te plotten. De meegeleverde RTC (Real Time Clock) kan worden gebruikt om al uw gegevens van een tijdstempel te voorzien met de huidige tijd, zodat u precies weet wat er wanneer is gebeurd!

Houd er rekening mee dat dit item niet wordt geleverd met een Arduino (je hebt er een nodig om met het shield te gebruiken), SD-kaart of knoopcelbatterij! Het shield wordt geleverd met alle componenten erop gesoldeerd en getest, maar er zijn geen headers geïnstalleerd. Je hebt wat basis soldeervaardigheden nodig om het in elkaar te zetten, maar zelfs als je niet veel ervaring hebt, kun je het in minder dan 15 minuten doen.

• SD-kaartinterface werkt met FAT16- of FAT32-geformatteerde kaarten. 3.3v level shifter circuits voorkomen schade aan uw SD-kaart
• Real-time klok (RTC) houdt de tijd gaande, zelfs wanneer de Arduino is losgekoppeld. De batterijback-up gaat jaren mee
• Dankzij de meegeleverde libraries en voorbeeldcode voor zowel SD als RTC kunt u snel aan de slag
• Prototyping-gebied voor het solderen van connectoren, schakelingen of sensoren.
• De ingebouwde 3.3v-regelaar is zowel een betrouwbare referentiespanning als betrouwbaar voor het uitvoeren van SD-kaarten die veel stroom nodig hebben om te werken

Met deze nieuwe versie kun je hem gebruiken met:

• Compatibel met Arduino UNO of ATmega328 - 4 analoge kanalen met een resolutie van 10 bits, 6 als RTC niet wordt gebruikt
• Compatibel met Arduino Leonardo of ATmega32u4 - 12 analoge kanalen met een resolutie van 10 bits
• Compatibel met Arduino Mega R3 of ATmega2560 - 16 analoge inputs (10-bit)
• Compatibel met Arduino Zero of ATSAMD21 - 6 analoge inputs (12-bit)
• Arduino Due - 12 analoge inputs (12 bit)

Natuurlijk kunt u alles loggen wat u maar wilt, inclusief digitale sensoren met Arduino-libraries, seriële gegevens, bit-timings en meer!
