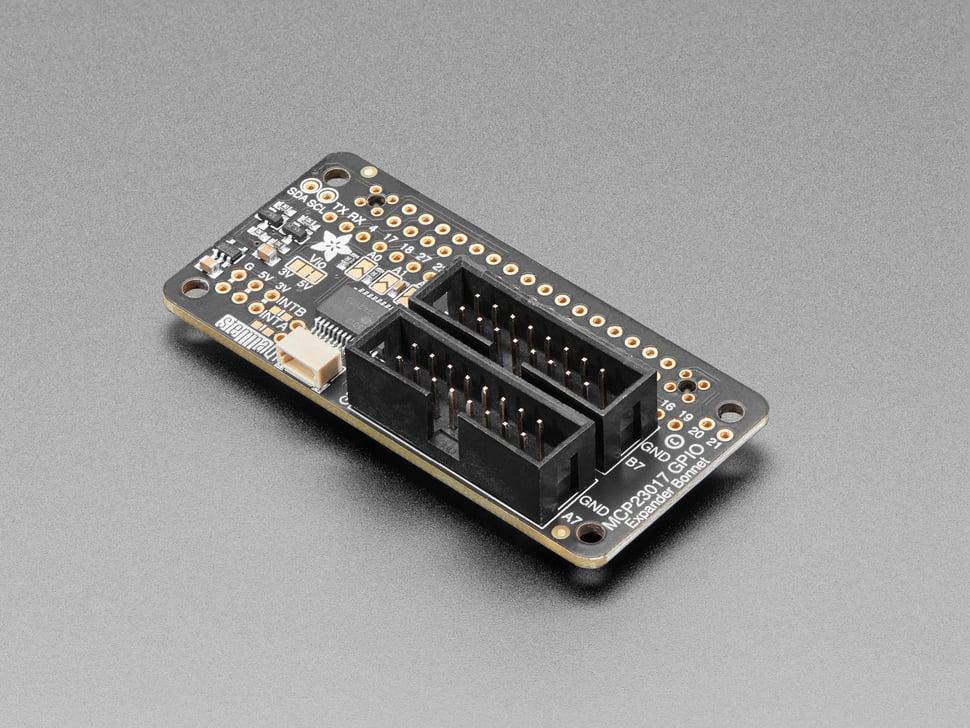

Adafruit GPIO Expander Bonnet - 16 extra I/O via I2C

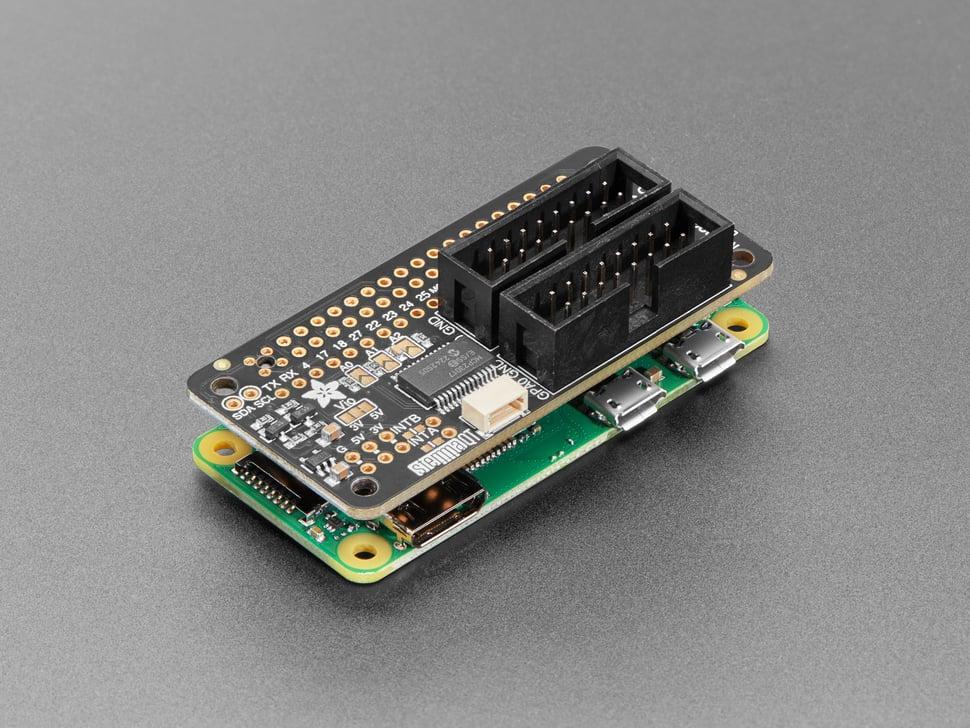

De Raspberry Pi biedt een krachtig platform met zijn 40-pins GPIO-connector, klaar voor experimenten en creativiteit. Verbeter je projecten met de Adafruit GPIO Expander Bonnet, waarmee je de mogelijkheden van je Pi uitbreidt met 16 extra digitale in-/uitgangspinnen.

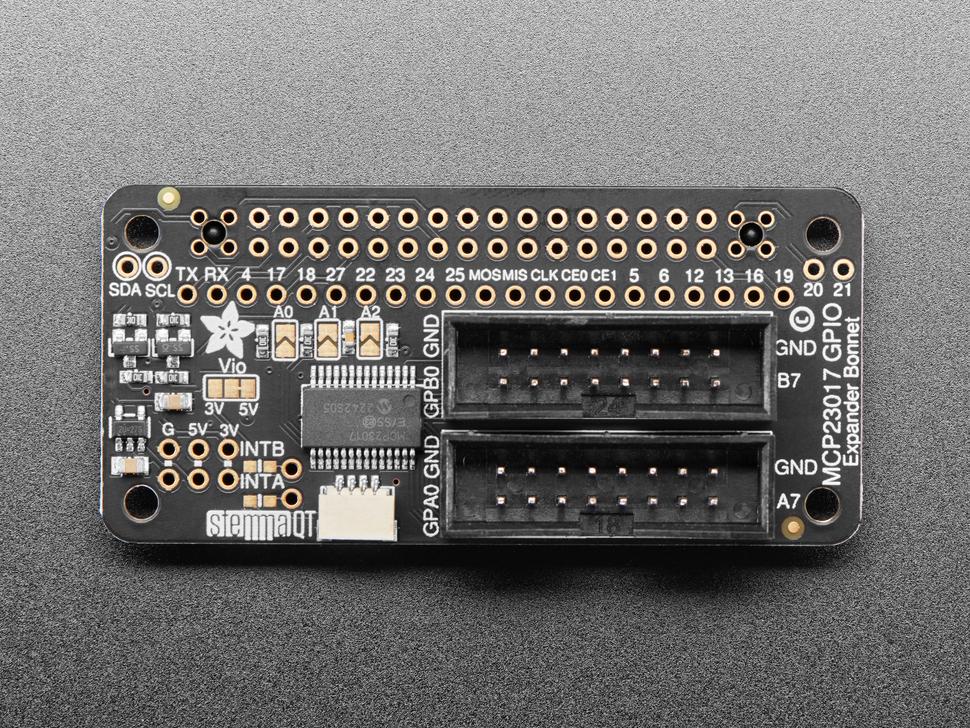

Sluit de Bonnet aan en laat de SDA/SCL I²C-pinnen de aansturing regelen via de MCP23017-chip, waarbij Python-commando's worden omgezet in pinsignalen. Elke output levert tot 20 mA, perfect voor het direct aansturen van leds, met een aanbevolen totale chipstroom van minder dan 125 mA.

De expander staat standaard ingesteld op 5V logica, ideaal voor helderdere LED's. Met een eenvoudige soldeeraanpassing schakelt u echter over naar 3,3V. inputs kunnen gebruikmaken van pull-up-weerstanden, waardoor de aansluitingen voor knoppen en schakelaars gestroomlijnd worden.

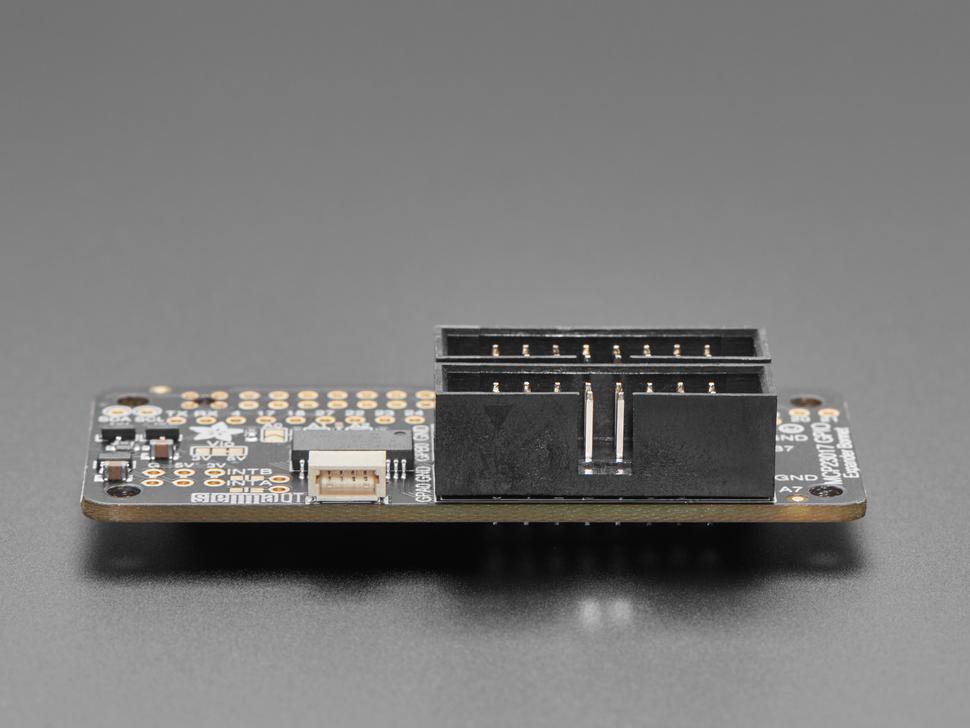

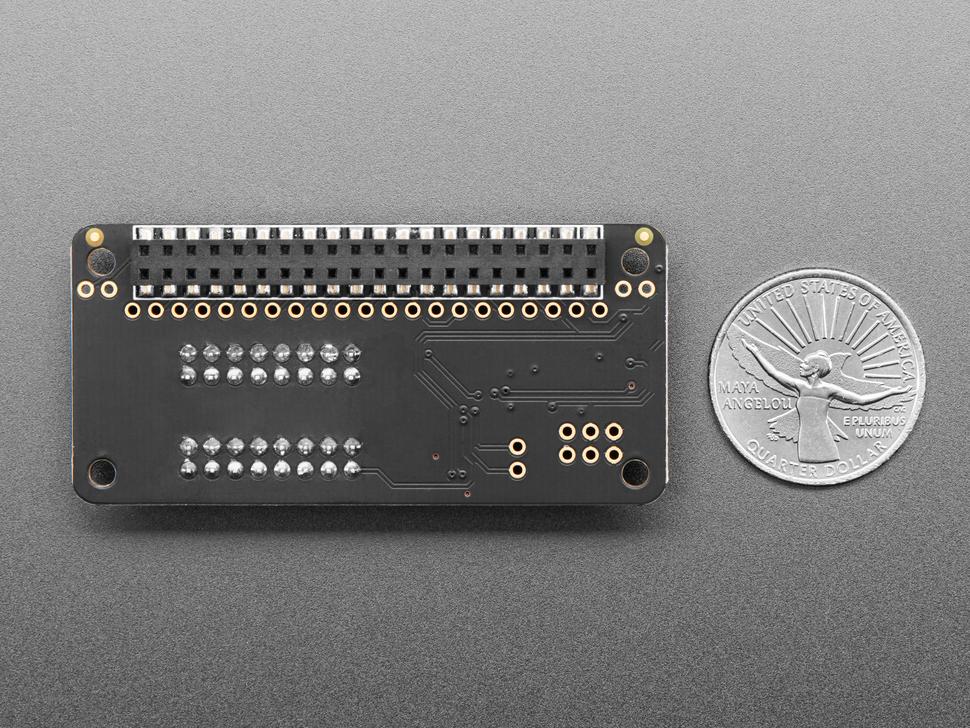

Benut de interrupt-mogelijkheden van het apparaat met twee IRQ-pinnen, voor snelle meldingen van GPIO-wijzigingen. Pas de jumpers aan van 0x20 tot 0x27 voor maximaal 8 bonnets, wat resulteert in een totaal van 128 GPIO. De unit wordt volledig geassembleerd geleverd met voorgesoldeerde 16-pins IDC headers socket een slanke 2x20- header eronder.

Snelle installatie met onze CircuitPython- library met Python 3, met functionaliteit in minder dan vijf minuten. Compatibel met alle Raspberry Pi modellen, breid je digitale avonturen moeiteloos uit.
