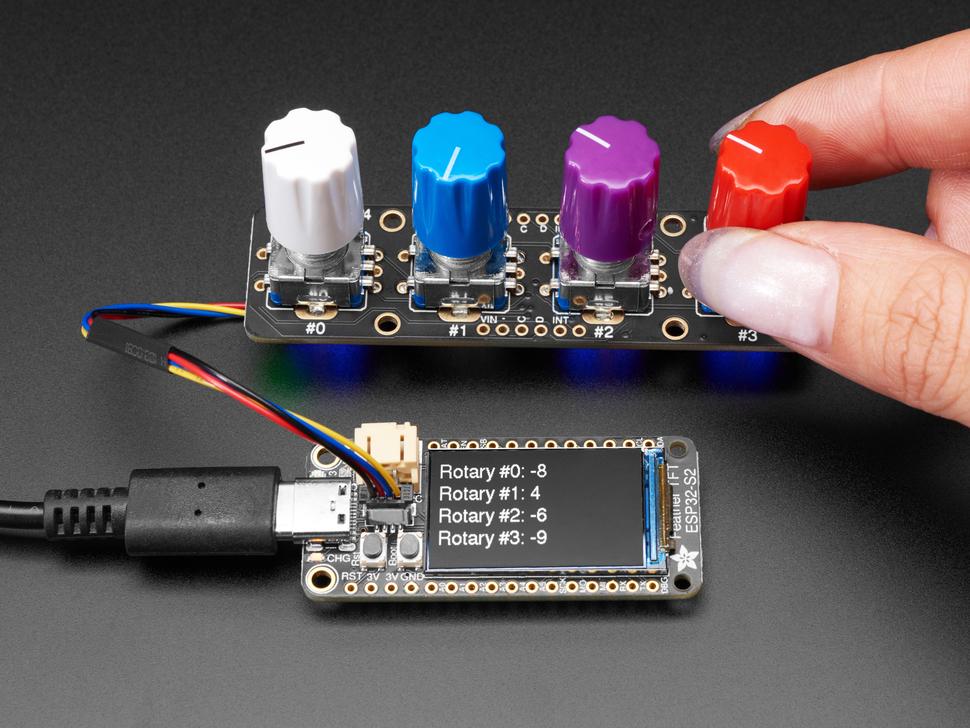

Adafruit I2C Quad Rotary Encoder- breakout met NeoPixel

Rotatie-encoders bieden nauwkeurige controle met een rotatie van 360 graden, in tegenstelling tot traditionele potentiometers. Deze innovatieve encoders zijn voorzien van voelbare vergrendelingen, die bij elke draai een prettige feedback geven.

Voor naadloze integratie vereenvoudigt dit STEMMA QT breakout board het proces. Met compatibiliteit voor maximaal vier roterende encoders is het perfect voor het creëren van uitgebreide interfaces vol knoppen.

Ontworpen voor eenvoudige installatie, soldeer alle standaard PEC11-pinout encoders, met of zonder drukschakelaar. De ingebouwde microcontroller, geprogrammeerd met seesaw-firmware, registreert pulsen en pinnen en slaat incrementele waarden op voor I2C-query's.

Integratie is moeiteloos; maak verbinding met microcontrollers variërend van Arduino UNO tot Raspberry Pi met behulp van een STEMMA QT-kabel. De besturing en het uitlezen van gegevens worden gestroomlijnd met onze Arduino library , met extra ondersteuning via CircuitPython/Python voor Linux-gebaseerde systemen.

Deze LED's zijn voorzien van NeoPixels met omgekeerde montage voor visuele feedback met doorschijnende as-encoders en worden aangestuurd via I²C. De INT-pin levert lage pulsen bij detectie van rotatie of het indrukken van een knop, waardoor de noodzaak voor constante I²C-uitlezingen afneemt.

Flexibiliteit is essentieel en maakt tot acht encoderaansluitingen op één I²C-poort mogelijk via instelbare jumpers . Dankzij de connectoren die compatibel zijn met Sparkfun Qwiic I²C, worden soldeerloze verbindingen en een breed scala aan sensorkoppelingen ondersteund met behulp van compatibele kabels.

Dit breakout board biedt volledige personalisatiemogelijkheden, geschikt voor encoders met encoders zonder encoders. Houd er rekening mee dat snelle motor-encoders niet worden ondersteund; het is alleen ontworpen voor handmatig gedraaide mechanische encoders.

Verbeter uw projecten met deze veelzijdige en intuïtieve roterende encoder breakout , die toegankelijke, dynamische besturingsmogelijkheden biedt.
