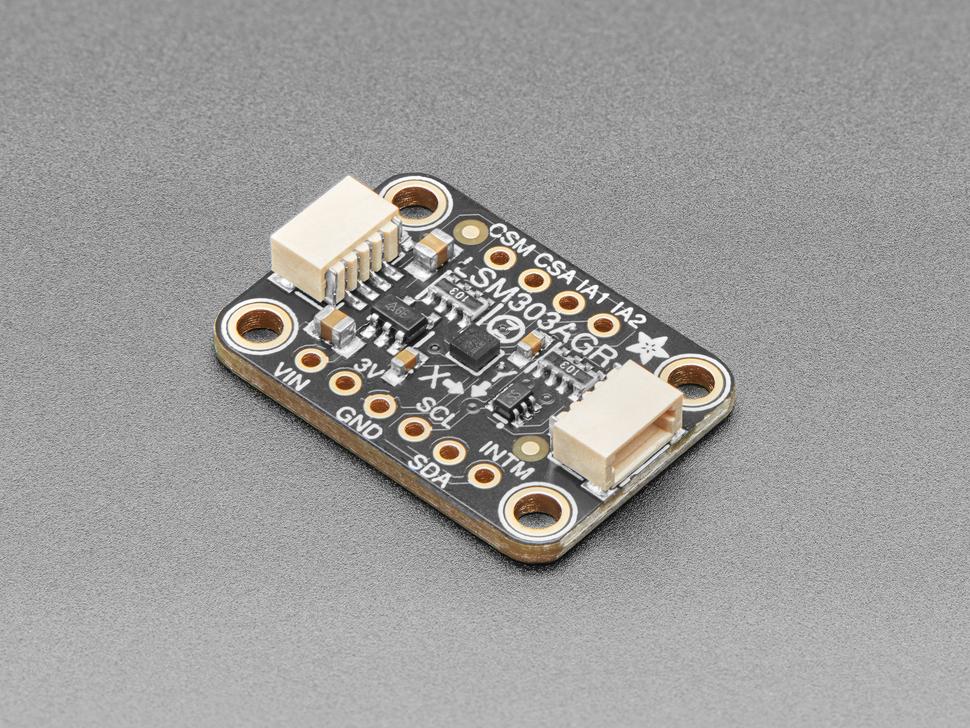

Adafruit LSM303AGR Versnellingsmeter Magnetometer - STEMMA QT Qwiic

Weet je welke kant de wind op waait? Dat weet je nu wel, met deze drievoudige as accelerometer/magnetometer kompasmodule. Binnenin zitten twee sensoren: de een is een klassieke 3-assige accelerometer, die je kan vertellen welke kant naar beneden richting de aarde is door de zwaartekracht te meten. De ander is een magnetometer die kan voelen waar de sterkste magnetische kracht vandaan komt, meestal gebruikt om het magnetische noorden te detecteren. Door deze gegevens te combineren, kun je je project dan oriënteren!

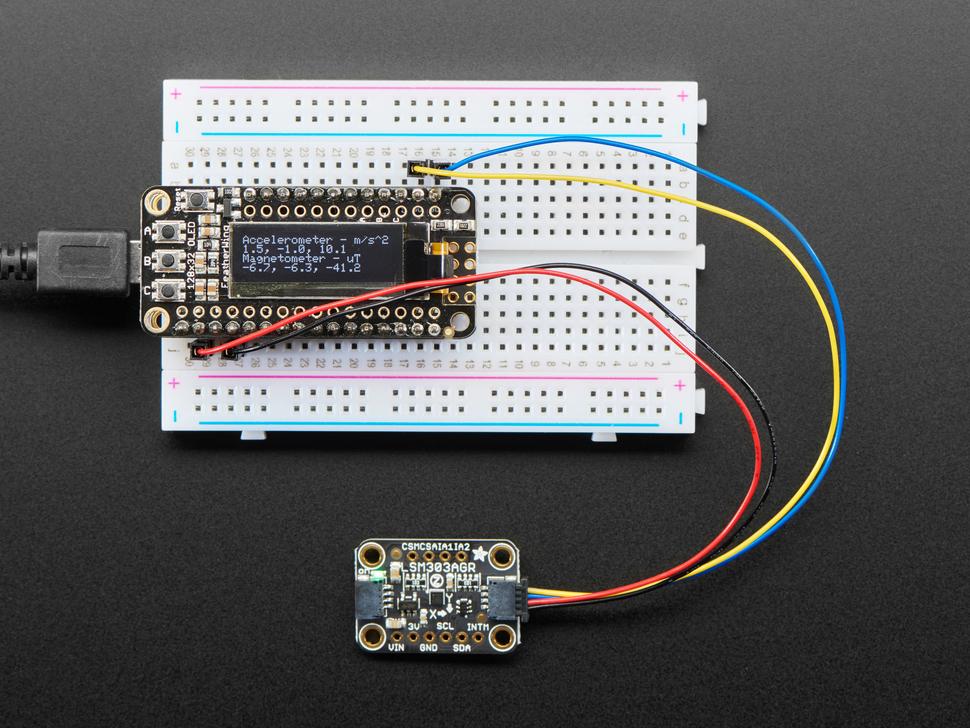

We hebben deze breakout gebaseerd op de nieuwste versie van de populaire LSM303 sensor, de LSM303AGR. Deze compacte sensor maakt gebruik van I2C voor communicatie en is supermakkelijk in gebruik. Download gewoon onze bibliotheek en verbind de SCL-pin met je I2C klok-pin en de SDA-pin met je I2C data-pin, en upload ons testprogramma om de data van de versnellingsmeter en het magnetisch veld uit te lezen.

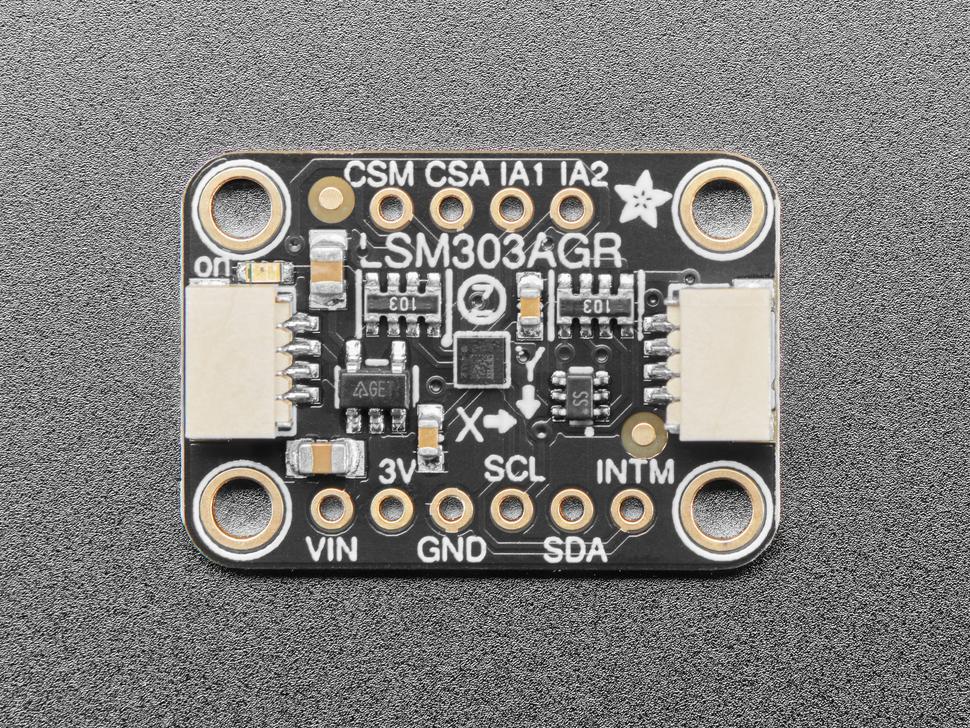

Om het leven wat makkelijker te maken zodat je je kunt concentreren op je belangrijke werk, hebben we de LSM303AGR op een breakout PCB gezet, samen met ondersteunende schakelingen om deze kleine wonder te laten werken met 3.3V (Feather/Raspberry Pi) of 5V (Arduino/Metro328) logische niveaus. Bovendien, omdat het via I2C spreekt, kun je het gemakkelijk aansluiten met twee draden, plus voeding en aarde.

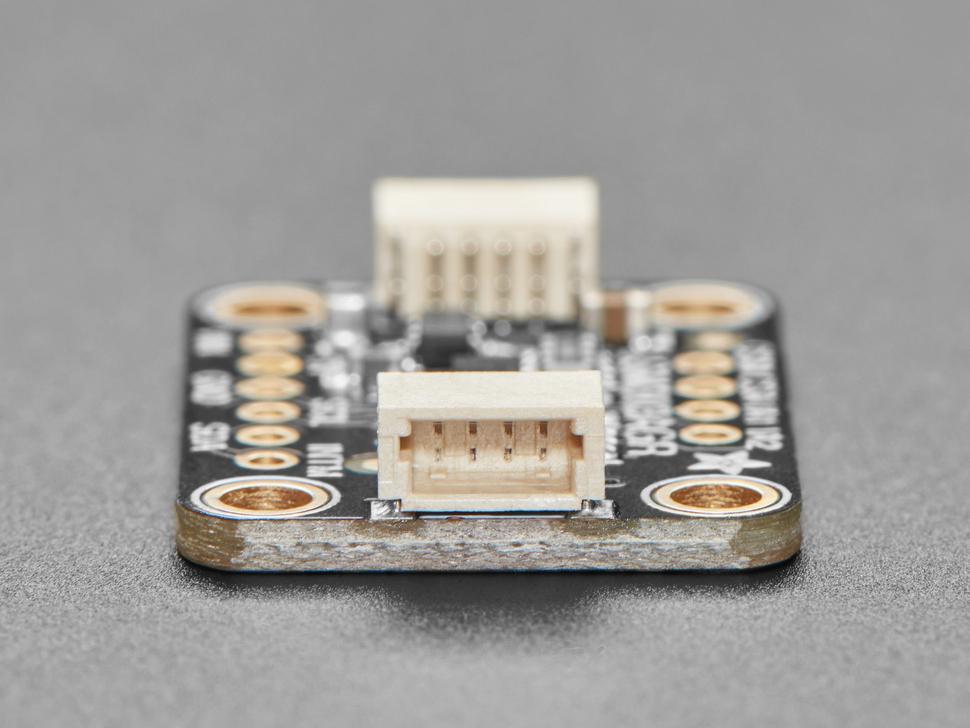

We hebben zelfs SparkFun Qwiic-compatibele STEMMA QT-connectoren toegevoegd voor de I2C-bus, dus je hoeft niet eens te solderen. Je kunt onze CircuitPython/Python- of Arduino-drivers gebruiken om eenvoudig verbinding te maken met de LSM303 en zo snel mogelijk kompasmetingen te krijgen. Let op, de QT-kabel is niet inbegrepen, maar we hebben er een heleboel in de shop beschikbaar.

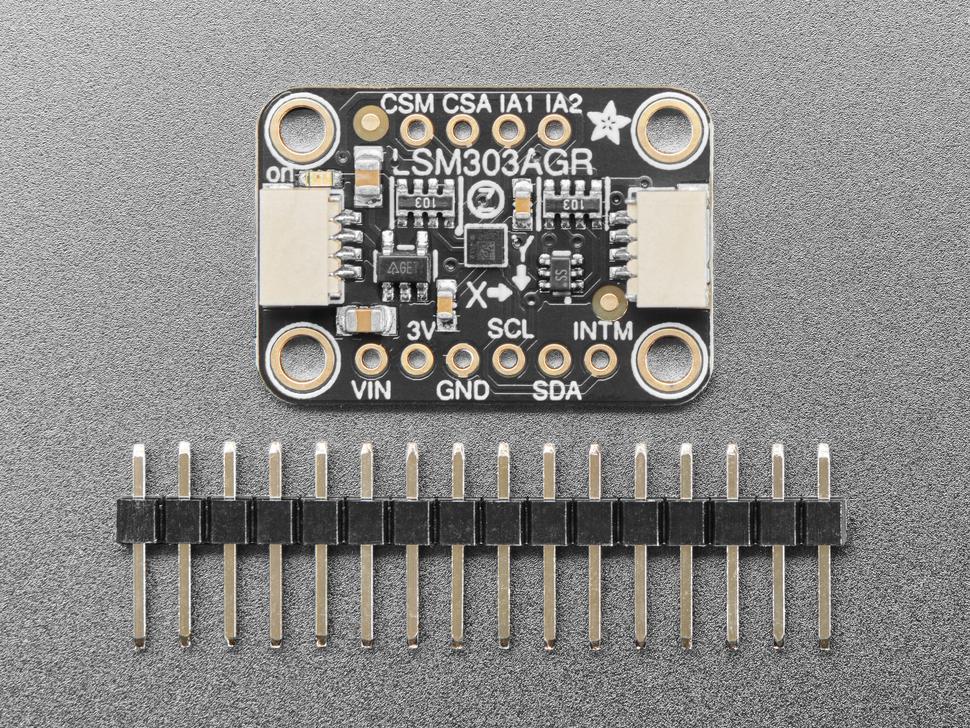

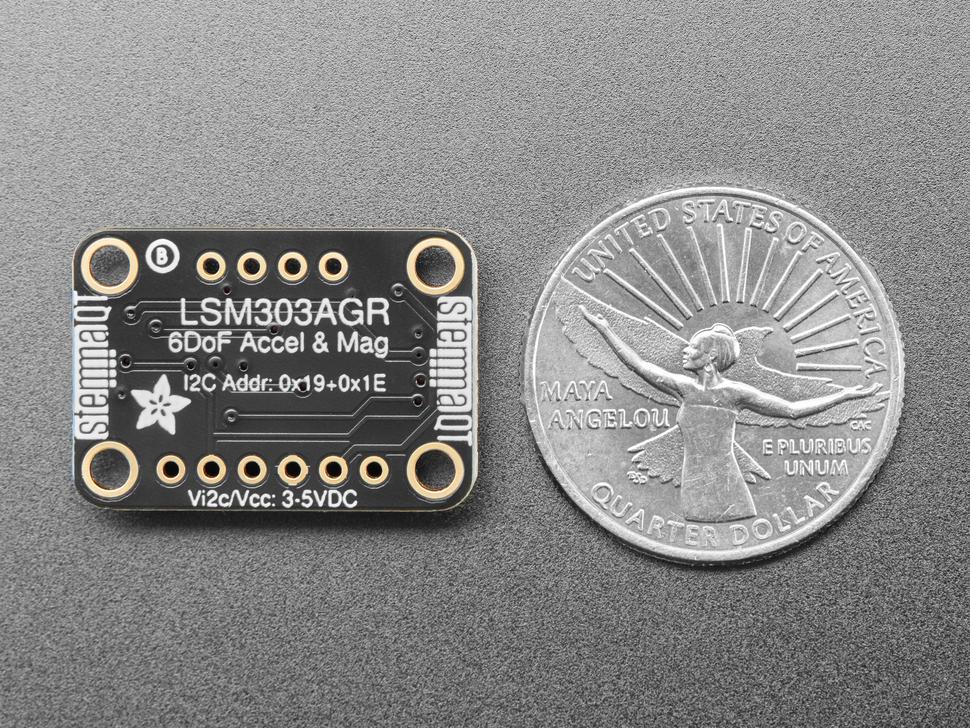

Het is volledig gemonteerd en getest. Wordt geleverd met een stukje 0,1" standaard header voor als je het met een breadboard of perfboard wilt gebruiken. Vier montagegaten van 2,5 mm (0,1") voor makkelijke bevestiging. Let op: Qwiic-kabels zijn niet inbegrepen, maar zijn verkrijgbaar bijAdafruit.
