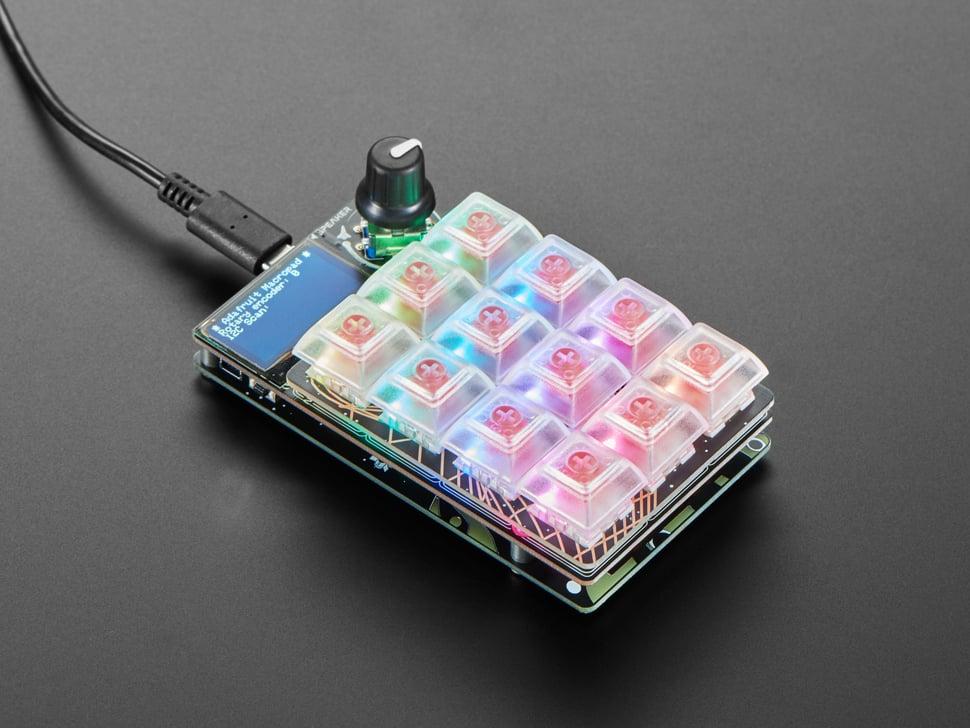

Adafruit MacroPad RP2040 Starter Kit - 3x4 Toetsen + Encoder + OLED

Gordels om, we lanceren over T-minus 10 seconden... Bestemming? Een nieuwe Klasse M-planeet genaamd MACROPAD! M staat hier voor Microcontroller omdat deze 3x4 toetsenbordcontroller de nieuwste technologie uit de Raspberry Pi-sector bevat: zeg hallo tegen de RP2040. Het is een snelle kleine microcontroller met veel GPIO-pinnen en 64 keer meer RAM dan de Apollo Guidance Computer. We hebben 8 MB flashgeheugen toegevoegd voor voldoende opslagruimte.

Dit is de volledige MacroPad-starterkit met meegeleverde sleutels, toetsdoppen en behuizing! Veel mensen in de mechanische keybaordgemeenschap passen graag de toetsen en keycaps van hun keebs aan - als je het wilt aanpassen, wil je misschien de individuele stukken krijgen.

Starterspakket bevat:

• 1 x Adafruit MacroPad RP2040 - 3x4 toetsen + encoder + OLED

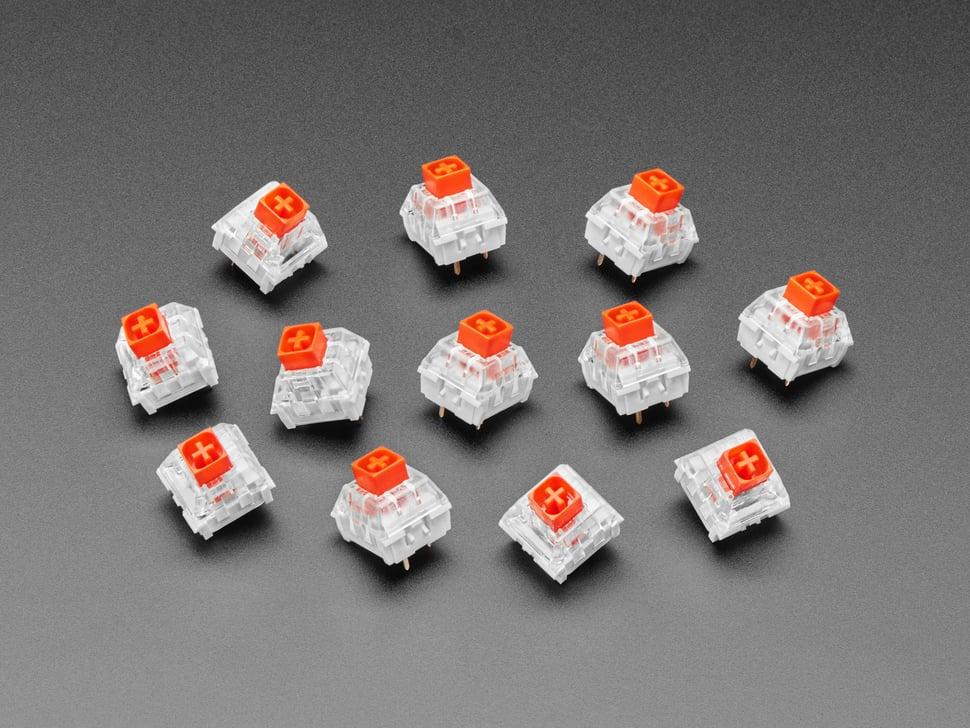

• 12 x Kailh mechanische sleutelschakelaars - lineair rood
• 12 x Clear Keycaps voor MX-compatibele schakelaars
• Adafruit MacroPad-behuizingsset:
  • 1 x Adafruit MacroPad bodemplaat
  • 1 x 3x4 mechanische toetsenbordplaat
  • 1 x rubberen knop met D-as (hetzelfde als gebruikt in Adafruit item 377)
  • 4 x M3 5 mm machineschroef
  • 4 x rubberen voetjes

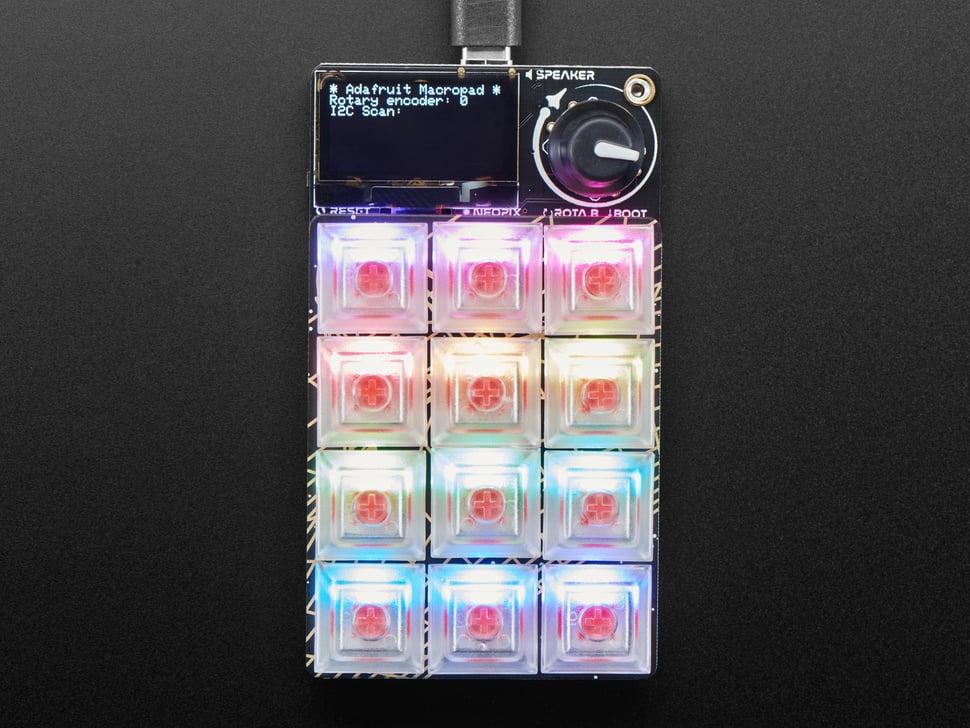

Maak je klaar om het mission control station van je bureau te upgraden met een CircuitPython of Arduino aangedreven Macropad - compleet met 12 knoppen, OLED-display, luidspreker en roterende encoder. Pas het aan voor je ruimtevaartuig om je door de grote uithoeken van het onbekende te leiden. (Of laat het gewoon je favoriete emoji's typen. Elk van de 12 sockets kan een Cherry MX-compatibele keyswitch accepteren. Solderen is niet nodig, klik gewoon de keys erin! Dit ruimteschip is ook uitgerust met een 128x64 monochrome OLED voor een scherp heads-up display dat kan worden gebruikt in Arduino of CircuitPython om keymaps, statistieken, computerprestaties, enz. weer te geven. Er is ook een roterende encoder met een drukknop erin gesoldeerd. Draai en draai eraan of druk om het volume of de helderheid van de monitor te wijzigen of te scrollen: wat je maar wilt! Een kleine luidspreker kan audiofeedback geven of leuke piepende deuntjes spelen. Wil je meer hardware toevoegen? Geen zorgen - met een STEMMA QT-poort aan de zijkant kunt u alle I2C-add-on-randapparatuur aansluiten van de enorme STEMMA QT / Qwiic familie van plug-in boards.

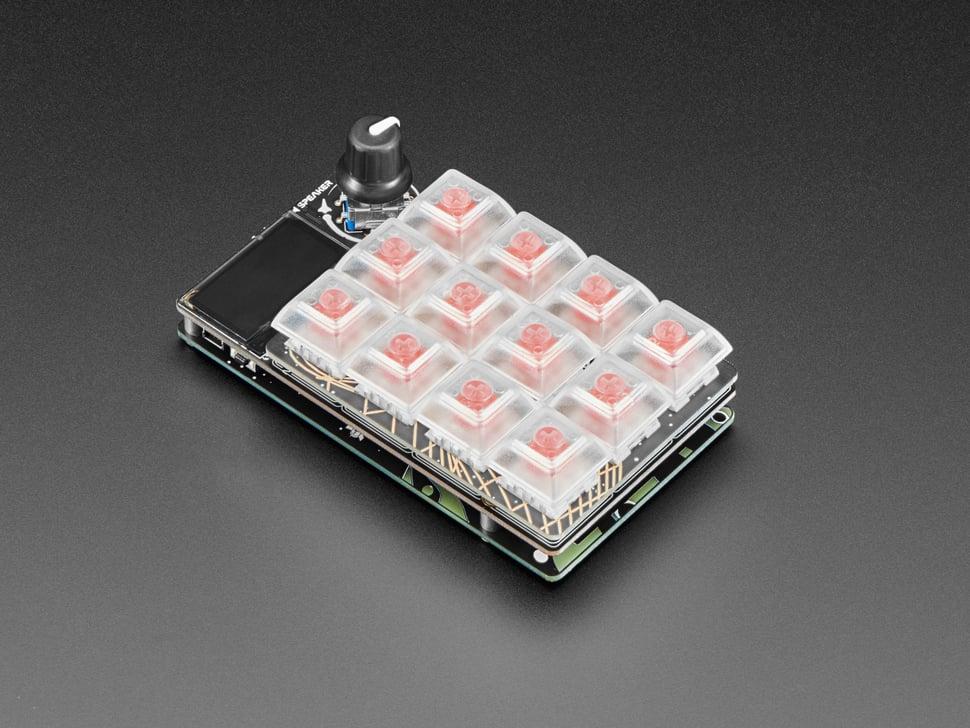

Kleed je Adafruit Macropad aan met de fantastische decoratieve zeefdrukbehuizing en hardwarekit van PaintYourDragon. Je krijgt de twee aangepaste PCB's die zijn gesneden om te fungeren als een beschermende bodemplaat en een mechanisch stabiliserende toetsenbordplaat. Gebruik de meegeleverde M3-schroeven om de bodemplaat te bevestigen - deze is symmetrisch, zodat je kan beslissen welke kant je zichtbaar wilt hebben. Plak de rubberen voetjes aan de onderkant om je bureau te beschermen tegen krassen. Plaats de 12 toetsen die je wilt installeren in de toetsenplaat, ze klikken stevig vast en je kan alle toetsen tegelijk aansluiten. Monteer ten slotte de D-asknop op de encoder. Ziet er goed uit en klaar voor gebruik!

Let op, dit bord heeft standaard QMK-ondersteuning! Het is echter erg vroeg en nog niet alles wordt ondersteund, bijvoorbeeld het OLED-scherm. Deze macropad is ontworpen om te worden geprogrammeerd in Arduino of CircuitPython/

TL;DR?

• Raspberry Pi RP2040 Chip + 8MB Flash-geheugen - Dual core Cortex M0+ op ~130MHz met 264KB of RAM. Voert CircuitPython, Arduino of MicroPython met gemak uit en veel ruimte voor ontwikkelingscode en bestanden
• USB C Connector for Power/Data - Dit kan natuurlijk fungeren als een HID-apparaat, maar het kan ook MIDI, UART, enz. zijn.
• 3x4 Mechanische key switch sockets - accepteert alle Cherry MX-compatibele schakelaars. Individueel gebonden aan GPIO-pinnen (niet matrixbedraad).
• 1 NeoPixel RGB LED per switch, aan de noordzijde.
• Rotary encoder, 20 pallen per omwenteling, met drukschakelaar op GPIO-pin. Drukschakelaar wordt ook gebruikt om naar de bootloader-modus te gaan wanneer deze ingedrukt wordt gehouden bij het opstarten of resetten.
• 128x64 SH1106 Monochroom OLED display - Op high-speed hardware SPI-poort voor snelle updates.
• 8mm Luidspreker/Buzzer - Met klasse D-versterker en RC-filter, kan worden gebruikt om eenvoudige piepjes en geluidseffecten te maken.
• STEMMA QT Connector - Maakt het mogelijk om I2C-sensoren/displays/apparaten toe te voegen met plug-and-play-kabels.
• Reset knop - Aan de zijkant, voor het snel herstarten van code.
• Vier M3 montage nokken - Maak eenvoudig aangepaste behuizingen.
