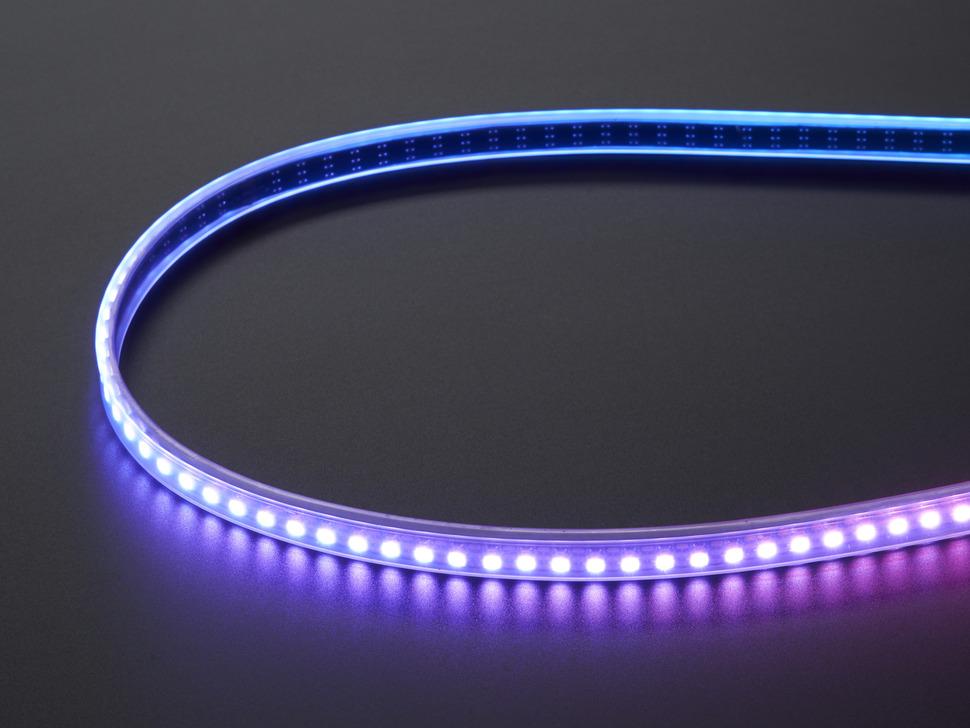

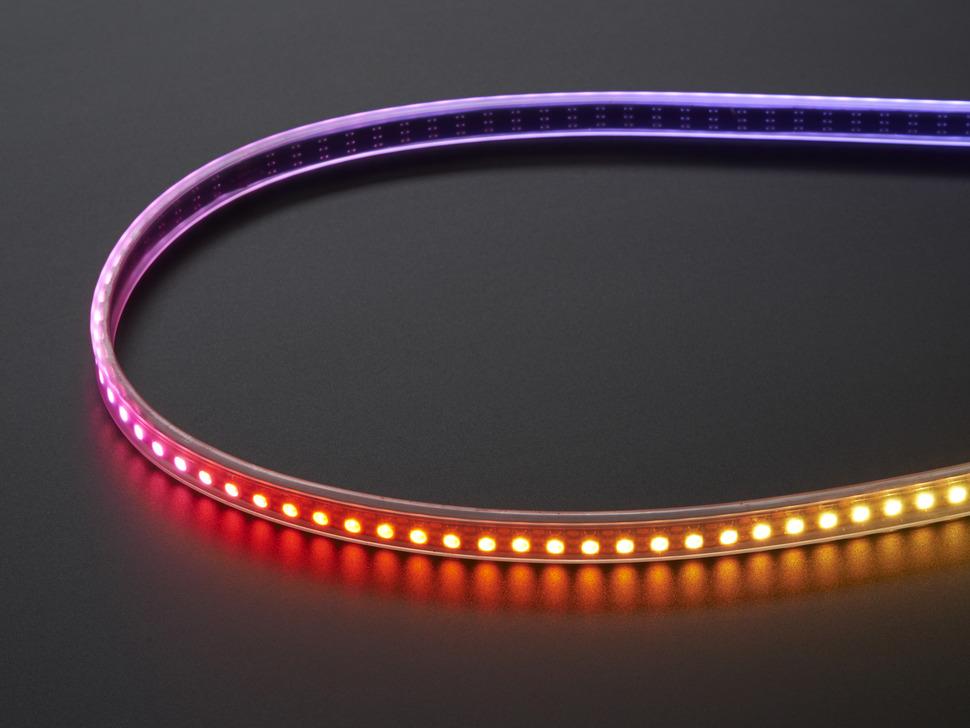

Adafruit Mini Skinny NeoPixel Digitale RGB LED-strip - 144 LED/m

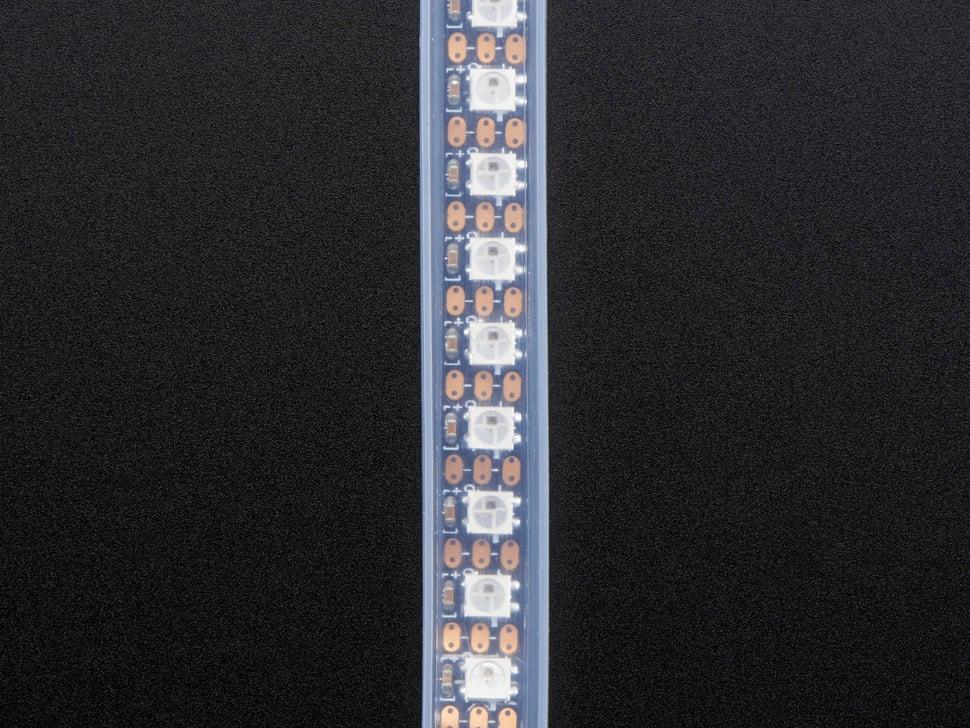

Zo dun. Zo mini. Zo piepklein. Het is de 'slanke' versie van onze klassieke NeoPixel-strips! Deze NeoPixel-strips hebben 144 digitaal adresseerbare pixel mini-leds per meter en zijn zeer betaalbaar. Ze zijn slechts 7,5 mm (0,3 inch) breed als je de strip uit de behuizing haalt. Dit is de strip met zwarte flex-printplaat, identiek aan de witte 144 leds/meter, behalve dat de flexstrip een ander kleurmasker heeft.

Er zijn een paar dingen om op te letten: Deze LED's verbruiken maximaal ongeveer 40 watt (~8 ampère bij 5 V) per meter. Het maximale vermogen is gebaseerd op de aanname dat alle LED's volledig wit branden; de werkelijke stroomsterkte voor een kleurrijk ontwerp is meestal minder dan 1/3 van de maximale stroomsterkte. Een goede voeding, zoals onze 5V 2A, 5V 4A of 5V 10A voeding, is essentieel!

Ten tweede, om een hoge dichtheid te bereiken, bevindt de controllerchip zich in de LED. Dat is best cool, maar het betekent ook dat de chip slechts één pin voor invoer en één pin voor output gebruikt. Het gebruikte protocol is zeer timing-specifiek en kan alleen worden aangestuurd door microcontrollers met een zeer herhaalbare timingprecisie van 100 nS. We hebben voorbeeldcode voor gebruik met de Arduino Uno/Mega-microcontroller op 8 MHz en 16 MHz. Met een beetje moeite kun je de code ook gebruiken met de Raspberry Pi of Beagle Bone Black, maar deze werkt niet met de Basic Stamp, NETduino, andere geïnterpreteerde/virtuele machine-microprocessors of processors langzamer dan 8 MHz. Bekijk voor die processors onze DotStar digitale LED-strip met SPI-achtige invoer/uitvoer die eenvoudig werkt met Pi, NETduino en andere processors.

Omdat de pixels door een Arduino worden aangestuurd, moet de hele strip in het geheugen worden gebufferd. We hebben ontdekt dat veel Arduino UNO-projecten slechts ongeveer 1500 bytes RAM beschikbaar hebben nadat alle extra's zijn toegevoegd - genoeg voor ongeveer 500 LED-pixels. Als je de hele strip wilt aansturen en nog wat extra libraries wilt toevoegen, heb je mogelijk een Mega nodig.

• 144 RGB-LED's per meter, allemaal individueel regelbaar
• 8-bits PWM-precisie zorgt voor 24-bits kleur per pixel
• Flexibel PCB-materiaal omhuld met een weerbestendige omhulling
• Eenvoudige snij- en soldeeropties beschikbaar
• Eén digitale output vereist voor gegevensoverdracht

De PWM is ingebouwd in elke LED-chip, dus zodra je de kleur hebt ingesteld, kun je stoppen met communiceren met de strip en blijft hij alle LED's voor je PWM-en. De strip is gemaakt van flexibel PCB-materiaal en wordt geleverd met een weerbestendige omhulling. Je kunt dit materiaal vrij eenvoudig knippen met een draadkniptang; er zijn snijlijnen om de 7 mm (1 LED per stuk). Soldeer aan de 0,1 inch koperen pads en je bent klaar. Je kunt de strips natuurlijk ook aan elkaar koppelen om ze langer te maken, maar let wel op hoeveel stroom je nodig hebt! We hebben een 5V/4A-voeding die 1 meter zou moeten kunnen aansturen en een 5V/10A-voeding die tot 10 meter kan aansturen (afhankelijk van het gebruik).

U moet een 5V DC-voeding gebruiken om deze strips van stroom te voorzien; gebruik geen voeding hoger dan 6V, anders kunt u de hele strip kapotmaken. Ze worden geleverd op rollen van 1 meter met een 2- of 3-pins JST SM-connector aan elk uiteinde en aparte voedings-/aardingsdraden. Als u meerdere strips koopt, ontvangt u meerdere strips van 1 meter; ze worden niet op één doorlopende strip geleverd!

Om deze strips aan te sluiten, raden we aan een 2,1mm DC-aansluiting te gebruiken, zodat je een van onze wandadapters kunt aansluiten om ze van stroom te voorzien. Voor de data- en ground kun je een 2-pins JST-set gebruiken om er een snelle verbinding van te maken. Onze gedetailleerde NeoPixel Uberguide bevat alles wat je nodig hebt om NeoPixels in elke vorm en maat te gebruiken, inclusief een kant-en-klare library en voorbeeldcode voor de Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, trinket /Gemma, Arduino Due en Arduino Mega/ADK (alle versies).
