Adafruit NeoPixel Driver BFF Add-On voor QT Py en Xiao

Onze QT Py-boards zijn ideaal voor compacte microcontrollerprojecten met veel kracht, nu verbeterd met de toevoeging van een NeoPixel-strip met een 5V-level shifter en een afneembare JST PH-connector.

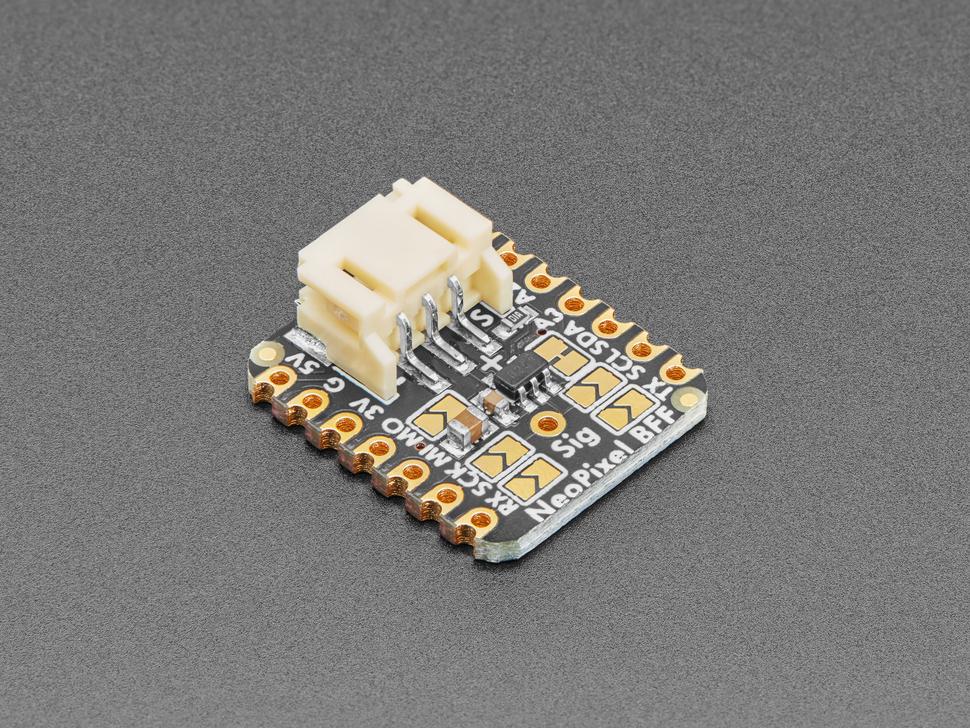

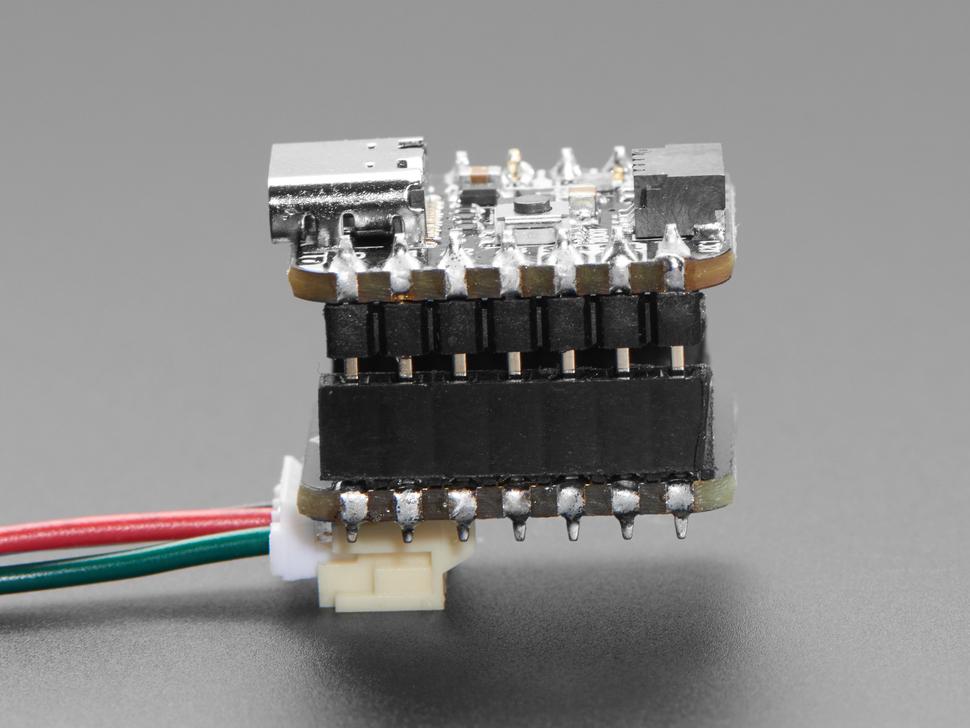

Maak kennis met de Adafruit NeoPixel Driver BFF, je betrouwbare metgezel voor je project. Ontworpen om perfect aan te sluiten op de achterkant van elke QT Py- of Xiao-board, kan hij worden vastgesoldeerd of bevestigd met pin- en socketheaders, wat zorgt voor flexibiliteit in de montage.

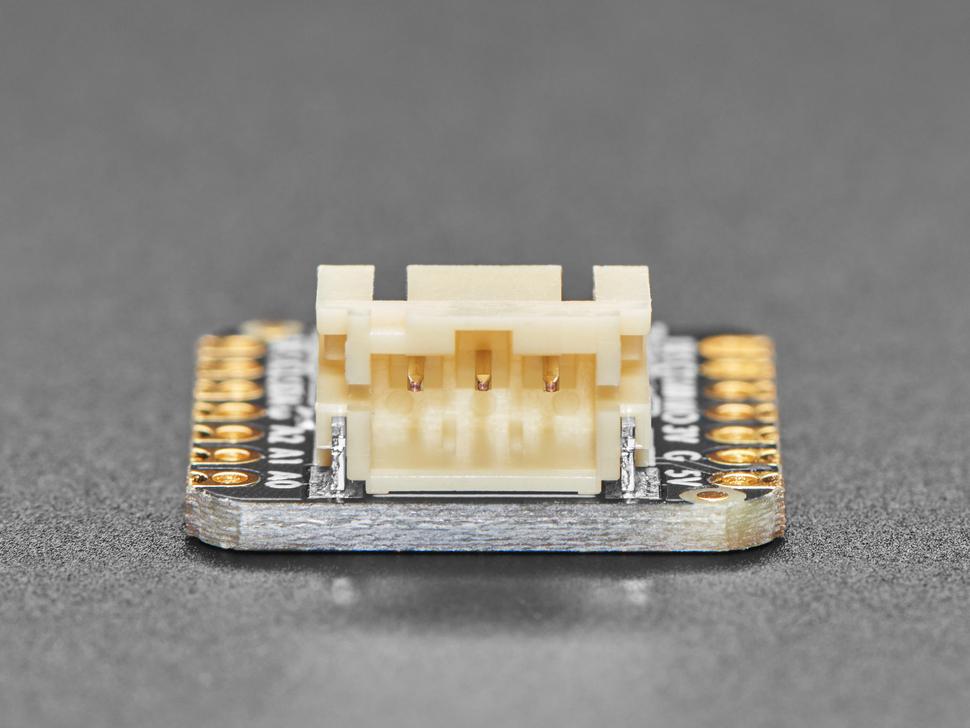

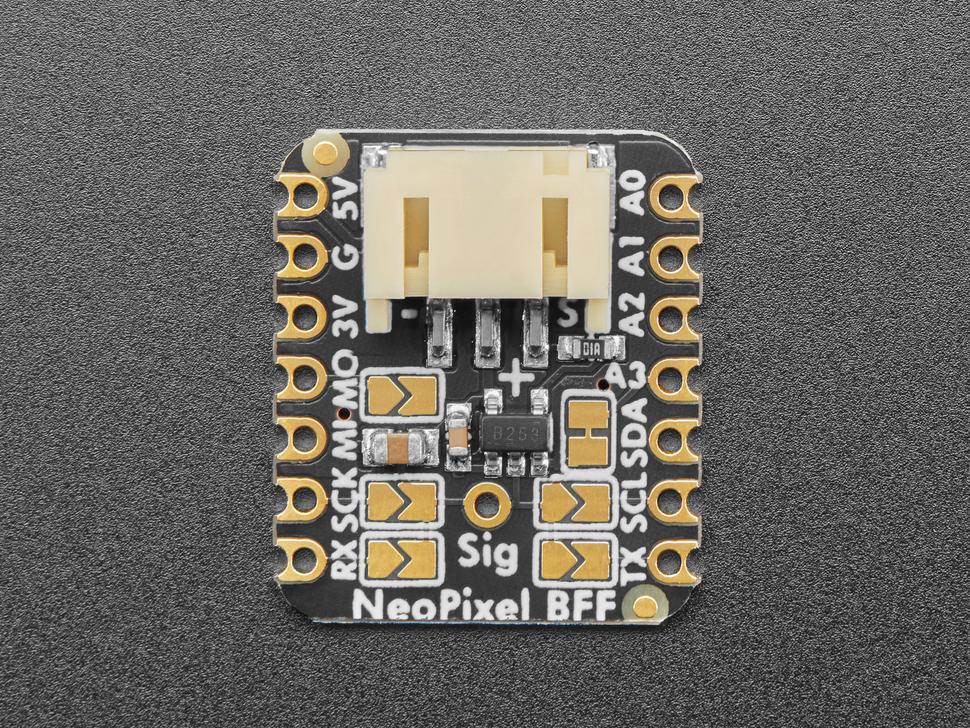

Deze PCB is uitgerust met een 74AHCT125 single-gate level shifter die de output van pin A3 naar 5V verhoogt, met behulp van de USB-voeding. Het stuurt deze voeding, aarde en data naar een JST PH 2mm 3-pins connector voor eenvoudige NeoPixel-aansluitingen.

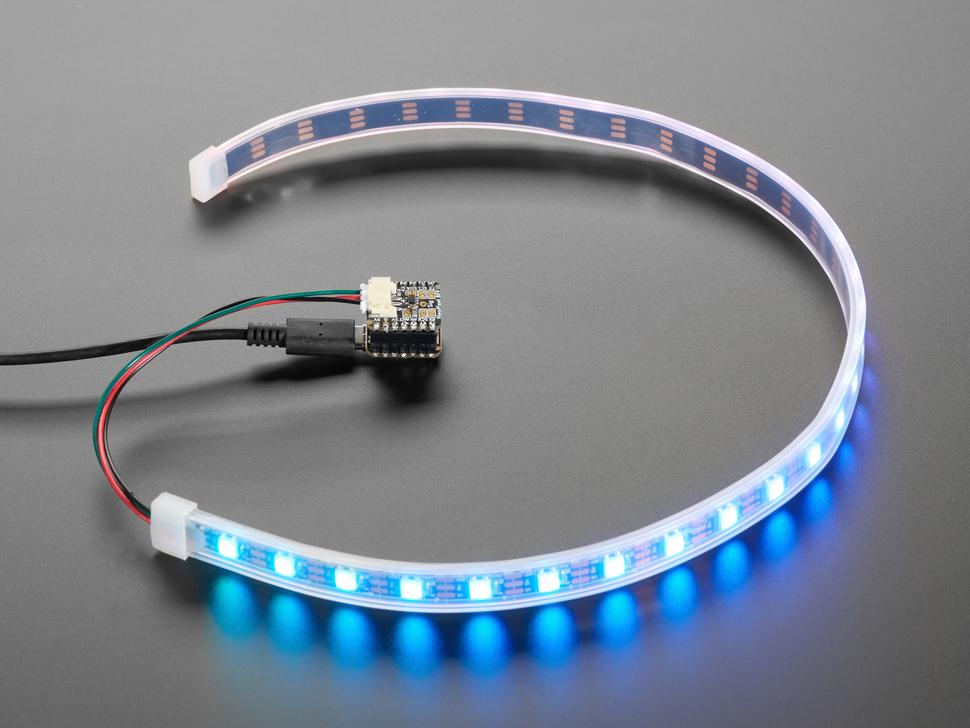

Maak makkelijk verbinding met NeoPixel-strips met JST-PH connectors, voor directe verlichtingsoplossingen. De NeoPixel Driver BFF is niet aan te raden voor het rechtstreeks voeden van meer dan 30-60 NeoPixels vanwege de 2 Ampère stroomlimiet van de PH connectors.

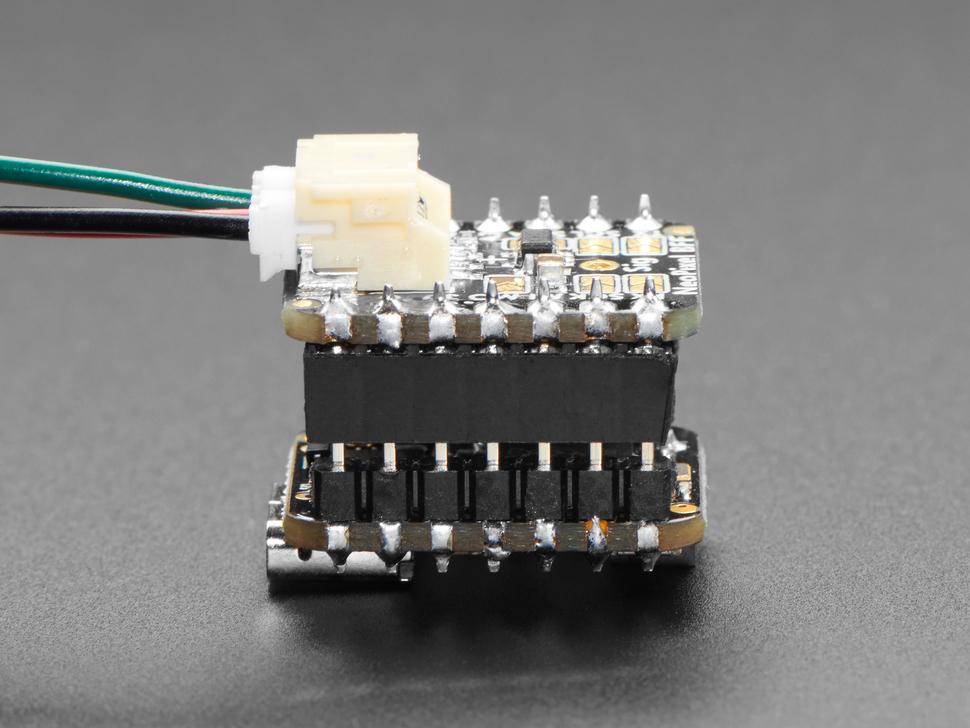

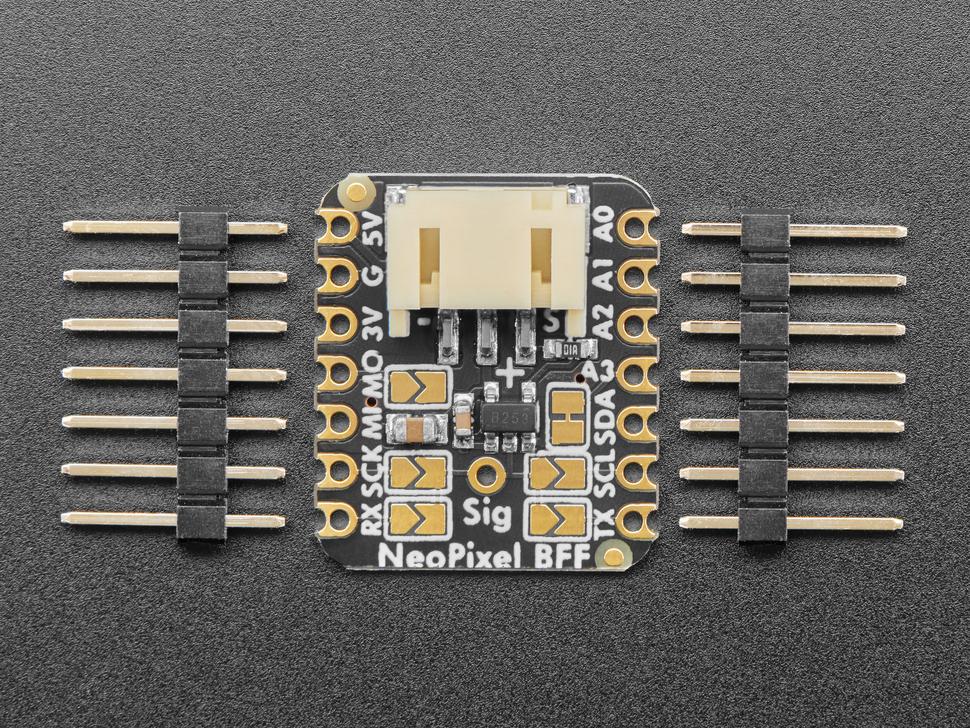

Het pakket bevat een header om te solderen aan je QT Py. Voor een afneembare setup is de Itsy Bitsy korte vrouwelijke headerkit beschikbaar, waardoor alles compact blijft. Met functies zoals level-shifted data vanaf pin A3, en de mogelijkheid om via een solder-jumper andere pinnen te kiezen, heb je veel flexibiliteit voor het aansturen van WS2812/WS2811/NeoPixel LEDs.
