Adafruit NeoPixel NeoMatrix - 64 RGBW - Koel Wit

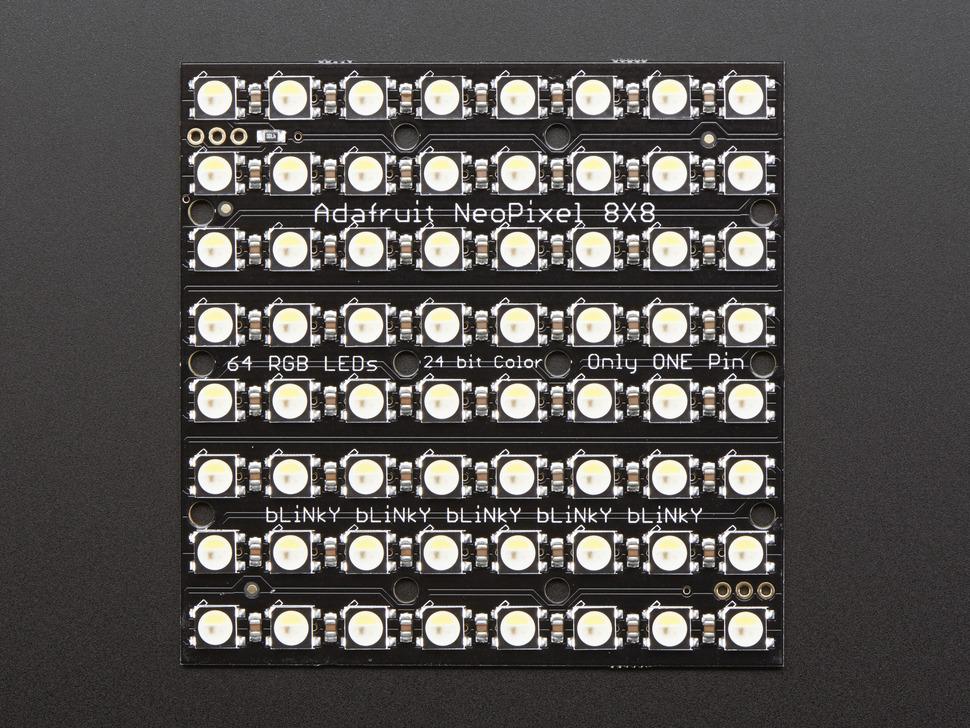

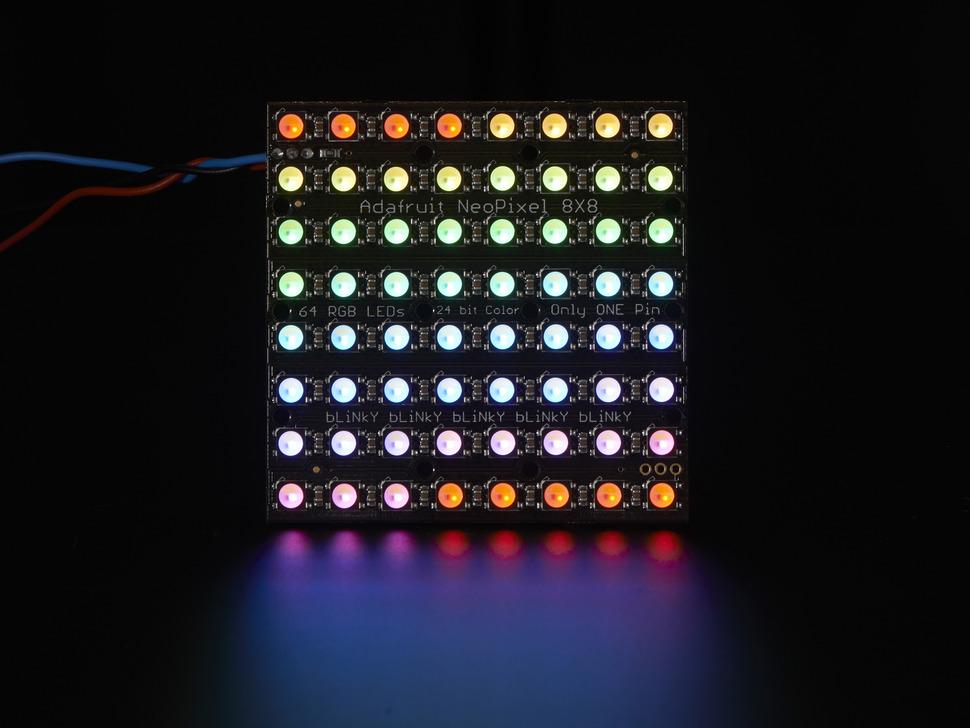

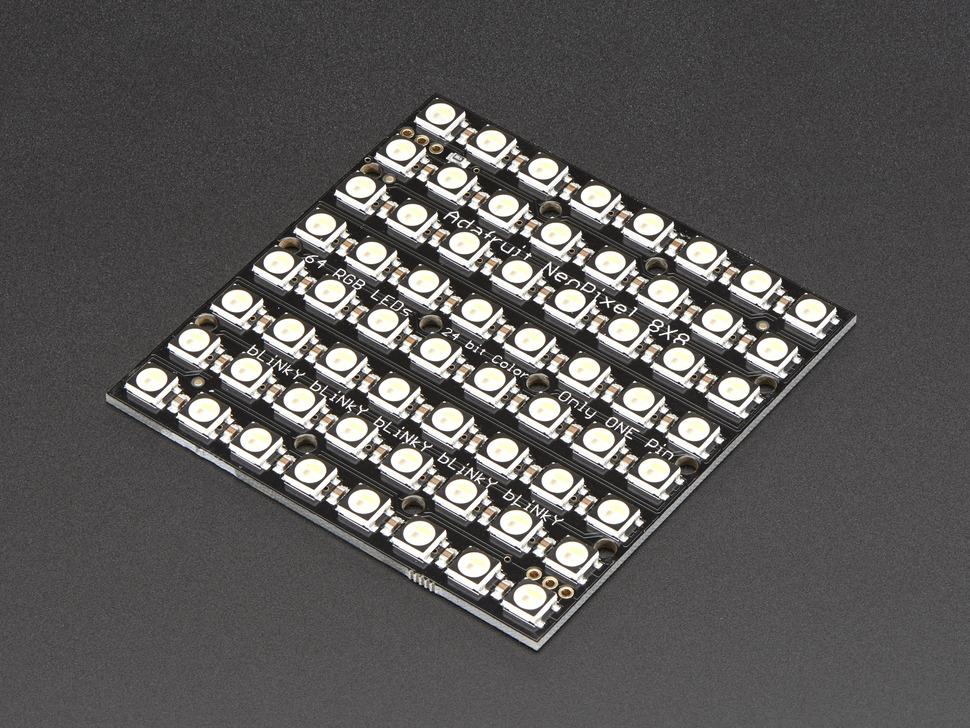

Zet je zonnebril op voordat je deze ledmatrix aansluit: een uitgebreide reeks van 64 oogverblindende RGBW-leds siert de NeoMatrix en levert een oogverblindend spectrum aan configureerbare kleuren en wit licht. Gerangschikt in een compacte 8x8-configuratie is elke pixel individueel adresseerbaar en wordt aangestuurd met één microcontrollerpin, wat 24-bits kleurvariatie biedt.

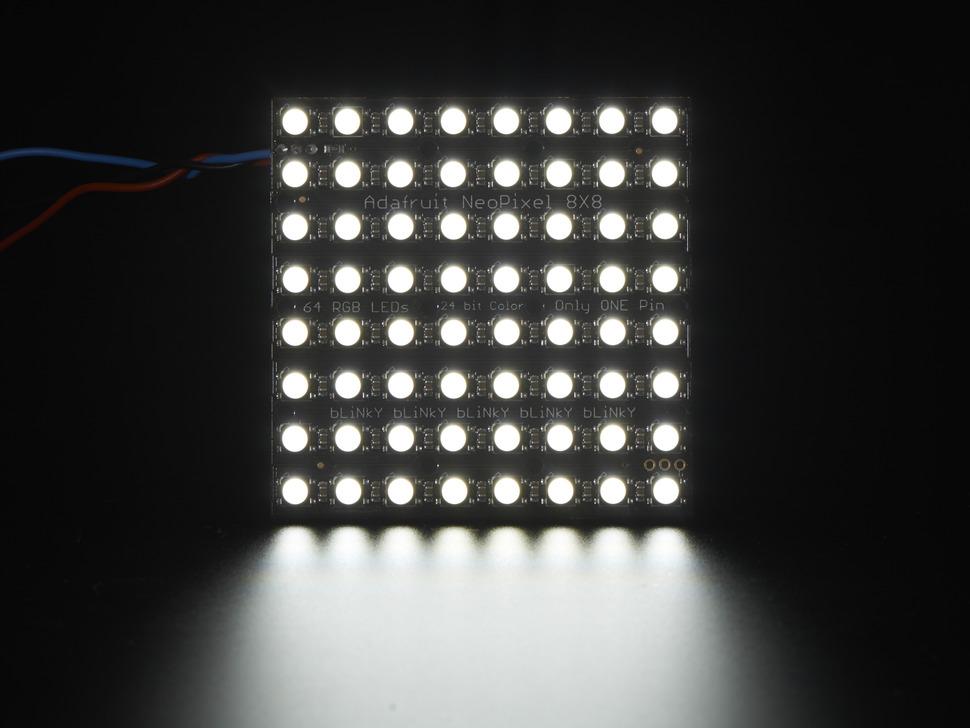

Deze Cool White RGBW-versie combineert vertrouwde RGB-verlichting met een speciale witte led, versterkt door een gele fosfor. Inactief lijkt hij op een eidooier; actief levert hij een ongeëvenaarde helderheid, regelbaar via 8-bits PWM per kanaal over vier kanalen (wat resulteert in 32-bits kleuren in totaal). Voeg eenvoudig levendige en gevarieerde kleuren toe aan uw projecten met eenvoudige bedrading en twee 3-pins aansluitpoorten voor moeiteloze integratie.

Voorzie de +5V- en ground van 5 V DC en verbind de DIN-pin met je microcontroller. Gebruik onze NeoPixel Arduino library met digitale pin 6 voor gestroomlijnde programmering. Zorg ervoor dat je een gemeenschappelijke ground verbindt tussen de voeding en de microcontroller/Arduino. Gezien het stroomverbruik kan elke LED tot 60 mA trekken – potentieel een flinke 3,5 ampère per paneel bij helder wit licht.

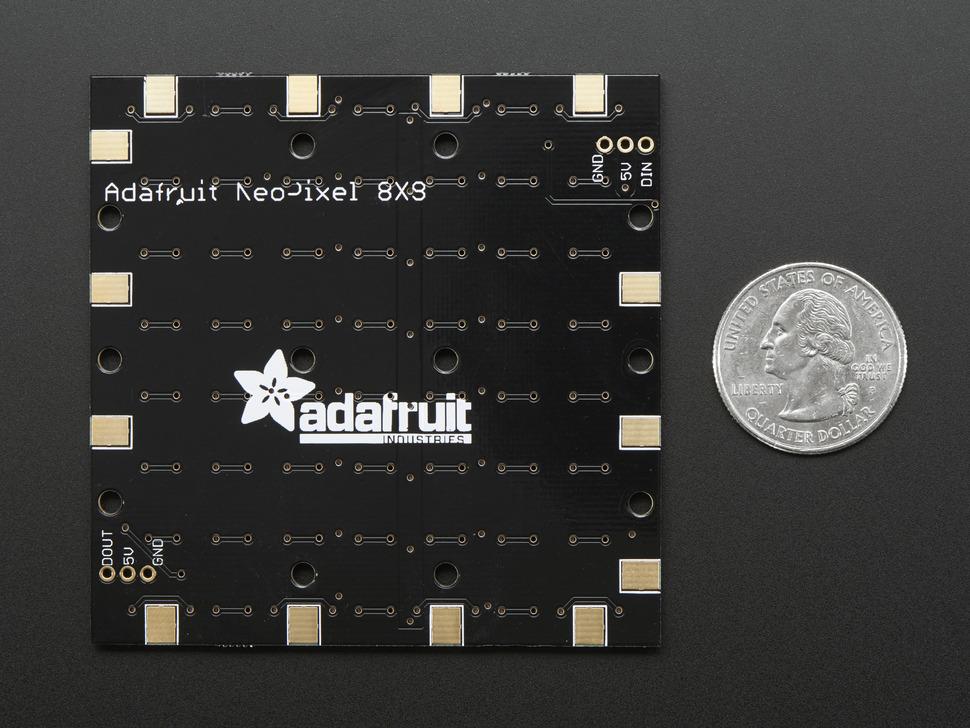

Voor de meeste gebruikers is een stroomverbruik van 1-2 A per paneel mogelijk, waarbij onze 5V 2A-voeding wordt aanbevolen. Mocht uw project meer licht nodig hebben, dan zijn deze panelen koppelbaar; sluit volgende panelen aan via de DIN- en DOUT-aansluitingen, met gedeelde ground , en voed ze met 5V.

Houd, ongeacht de aantallen, de stroomvereisten nauwlettend in de gaten en plan een zwaardere voeding, zoals een 5V 10A, als u meer dan vier panelen wilt uitbreiden. Houd er rekening mee dat het kritische timing-specifieke protocol een REAL -time microcontroller vereist – compatibel met AVR , Arduino , PIC- en mbed-systemen, maar niet compatibel met Linux-gebaseerde microcomputers. De Neopixel- library voor Arduino , speciaal ontwikkeld voor assemblage, blinkt uit met AVR cores. Voor andere cores bieden beschikbare geporteerde driver meer opties; een processor van 8 MHz of sneller wordt aanbevolen.

Een uitgebreide NeoPixel Uberguide presenteert stappen voor het gebruik van NeoPixels in diverse configuraties. Ondersteund door een uitgebreide library en voorbeeldcode, integreert de NeoPixel moeiteloos met systemen zoals Arduino UNO, Duemilanove, Diecimila, Flora, Micro, Leonardo, trinket , Gemma, Arduino Due en Arduino Mega/ADK in alle versies.
