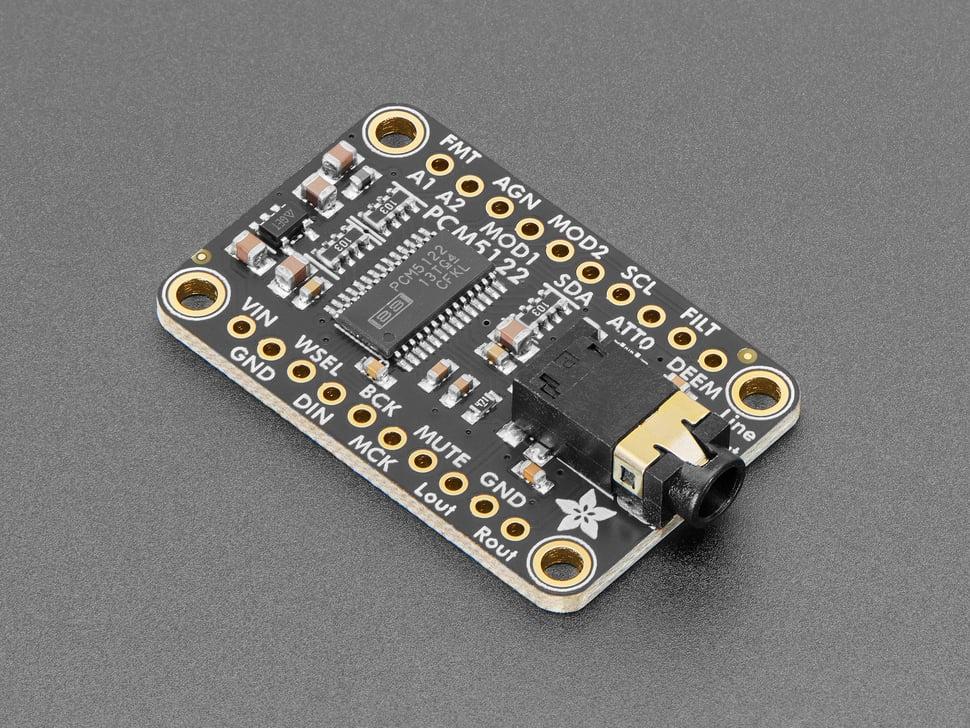

Adafruit PCM5122 I2S DAC met lijnniveau- output - HW, I2C of SPI

Voor het converteren van digitale I2S-audio van je ESP32, RP2350 of Raspberry Pi naar analoog biedt de Adafruit PCM5122 I2S DAC eenvoud en uitmuntendheid. Ervaar heldere, hoogwaardige stereo-audio zonder dat een MCLK-signaal of I2C-configuratie nodig is.

Sluit I2S-audio eenvoudig aan op de DAC en hij is klaar voor gebruik. De standaard hardwaremodus is ideaal voor snelle starts, terwijl configuratie via I2C of SPI met MODE-pinnen volumeregeling, softwarematige demping, EQ en filters mogelijk maakt.

De PCM5122 beschikt over indrukwekkende audiospecificaties met een signaal-ruisverhouding/dynamisch bereik van 112 dB en een THD van -93 dB. De breakout vereenvoudigt de I2S digitale audio-installatie: voed hem met 3-5 V DC en voorzie hem van BCLK-, WSEL- en DIN-lijnen – alleen 3,3 V logica.

Standaard is hij ingesteld op I2S met optionele links uitgelijnde configuratie via de format-pin. De chip ondersteunt naadloos 16-, 24- of 32-bits audio via WSEL/BCLK-ratiodetectie. Er is geen MCLK-pin nodig, omdat deze intern automatisch genereert, of gebruik desgewenst MCLK-invoer.

Extra functies zijn onder andere filtering (omschakeling van normaal naar lage latentie), de-emphasis voor 44,1 kHz audio en een mute-functie. Drie dempings-/versterkingspinnen regelen de versterking van -6 dB tot +15 dB; de pin-naar-versterkingsinstellingen worden gedetailleerd beschreven in de datasheet .

In de I2C/SPI-modus beheren digitale registeropdrachten de versterking, filtering en de-emphasis, terwijl de hardware-mute-pin operationeel blijft. breakout -pads bieden directe audio- output of gebruiken de 3,5 mm-aansluiting. outputs bevinden zich op lijnniveau en moeten worden aangesloten op een minimale belasting van 1 kOhm.

Elke bestelling bevat één I2S stereo DAC- breakout en headers voor breadboard gebruik. Dit product maakt een naadloze overgang van digitale I2S-bronnen naar hoogwaardige analoge audio mogelijk.
