Adafruit Perma-Proto hat voor Pi Mini Kit - Geen EEPROM

Artikelnr. ADA2310 Merk Adafruit Model 2310 Share Schrijf een review
Adafruit Perma-Proto hat voor Pi Mini Kit - Geen EEPROM



Beschrijving

Ontwerp je eigen Pi hat , bevestig aangepaste circuits en kleed je Pi zero , A+, B+, Pi 2 of Pi 3 (elke Pi met een 2x20-connector) anders aan met deze vrolijke prototyping hat kit.

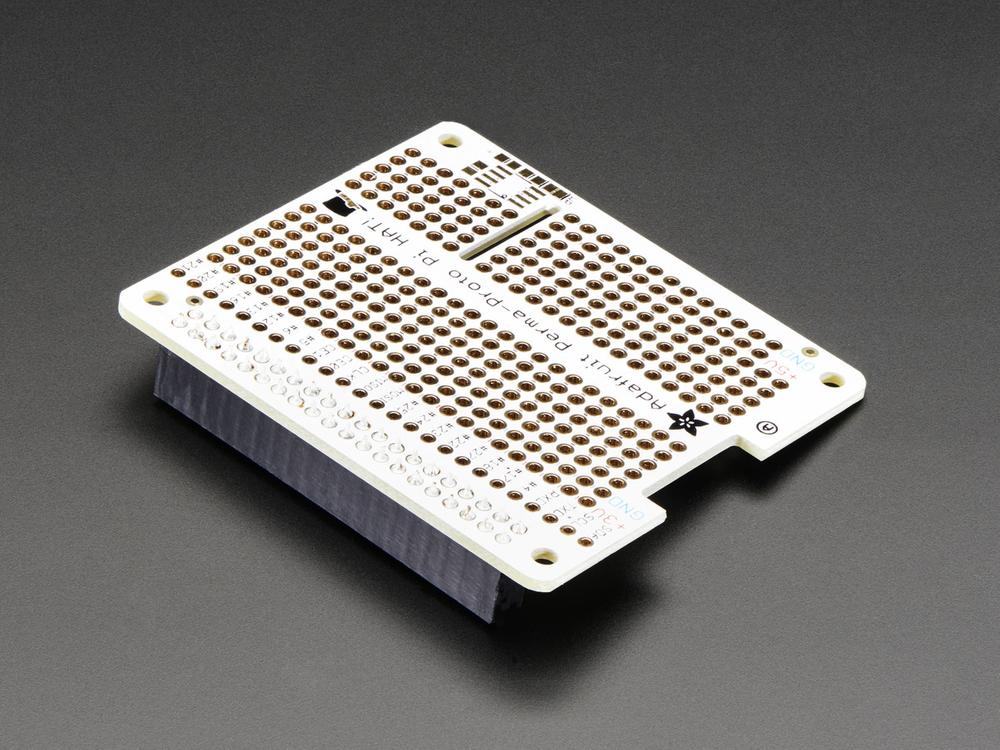

Om het Adafruit- hat af te trappen, hebben we dit op Perma-Proto geïnspireerde plug-in-dochterbord board Het heeft een raster van 0,1 "prototyping soldeergaten voor het bevestigen van chips, weerstanden, LED, potentiometers en meer. De gaten zijn aan de onderkant verbonden met sporen om de soldeerloze breadboards na te bootsen waarmee je bekend bent. Er zijn ook lange stekkerdozen voor +3V, +5V en ground aansluitingen naar de Pi. Bovenaan breken we bijna elke pin uit die je op de Pi zou willen aansluiten (#26 haalde het niet helemaal).

Dit is slechts de basisversie van onze Perma-Proto- hat . Het wordt geleverd met een board en een enkele 2x20 GPIO header voor raspberry pi om je Perma-Proto bovenop je raspberry pi te plaatsen (als een leuk hat ...) Deze versie wordt niet geleverd met een EEPROM, dus je kunt ' stapel het met andere HAT's zonder u zorgen te hoeven maken over een EEPROM-adresbotsing.

U kunt uw Perma-Proto-opstelling aanpassen met een standaard header stapelbord of een extra hoog header stapelbord. Je kunt de 2x20 header ook vervangen door een slank 2x20-type als je wilt dat hij dichter bij de Pi zit, of een extra hoge als je hem boven de USB-/Ethernet-poorten wilt plaatsen.

Een beetje licht solderen is vereist om de header aan de printplaat te bevestigen, maar het is gemakkelijk werk.

Deze hat is alleen compatibel met de raspberry pi zero /A+/B+/2/3 (elke Pi met 2x20 connector)! Het werkt niet met de raspberry pi Model A of B met 2x13 connector.

Onze eerste versie heeft de markeringen +3V en +5V in blauw en de GND-markeringen in rood. Bij toekomstige bestellingen worden deze kleuren verwisseld om beter te passen bij een soldeerloze breadboard

Eigenschappen

Merk informatie
Merk Adafruit
Model2310
Adafruit
€ 9,95€ 8,25 Excl. BTW (NL)
Niet op voorraad Op voorraad bij leverancier
Levertijd 10 tot 30 werkdagen
Verzonden vanaf € 3,50 (NL) 30 dagen bedenktermijn Uitstekende service
