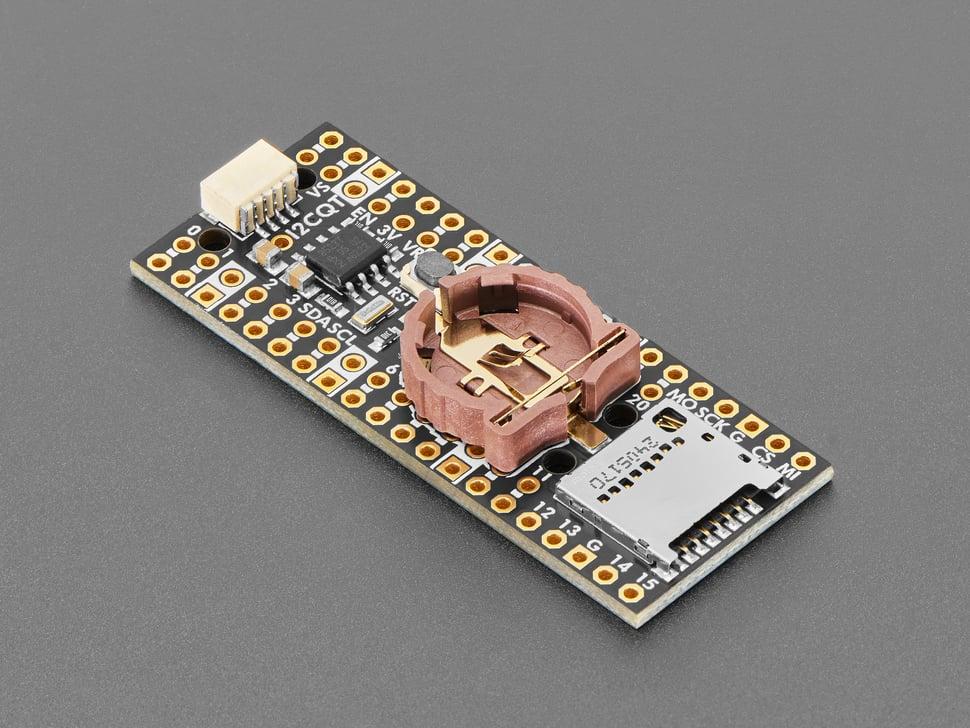

Adafruit PiCowbell Adalogger voor Pico - MicroSD, RTC & STEMMA QT

Ding dong! Hoor je dat? Het is de PiCowbell die rinkelt. De nieuwe Adafruit PiCowbell Adalogger is op voorraad en staat klaar om je Raspberry Pi Pico en Pico W project te ondersteunen met handige hardware en datalogging.

De PiCowbell Adalogger heeft dezelfde afmetingen en vorm als een Pico en is bedoeld om eronder socket zodat uw volgende datalogging- of data-uitleesproject supergemakkelijk wordt. Micro SD- socket ? Jazeker! STEMMA QT/Qwiic-connector voor snelle I2C? Inderdaad. REAL Time Clock met batterijback-up voor nauwkeurige tijdregistratie? Natuurlijk!

Let op! Er zijn veel mogelijke configuraties en we hebben verschillende headers op voorraad, afhankelijk van hoe u wilt solderen en bevestigen. Vooral als u de Pico bovenop wilt hebben, zodat de BOOTSEL-knop en LED toegankelijk zijn. Gebruik de Pico Stacking headers als u in een breadboard of ander accessoire met sockets wilt kunnen pluggen. Gebruik de Pico socket headers als u direct wilt pluggen en een mooie, solide verbinding wilt zonder uitstekende stukjes. Gebruik de korte socket headers voor een zeer slank maar plugbaar ontwerp; houd er rekening mee dat u de headers van de Pico wilt inkorten of de korte plug headers op de Pico wilt gebruiken voor een dunne sandwich. Soldeer de PCB rechtstreeks op de Pico headers - dit is natuurlijk zeer compact en goedkoop, maar u kunt de PiCowbell niet verwijderen.

De PiCowbell Adalogger biedt u:

Haakse JST SH-connector voor I2C / STEMMA QT / Qwiic-aansluiting. Biedt 3V, GND, IO4 (SDA) en IO5 (SCL).

MicroSD-kaarthouder voor het toevoegen van zoveel opslagruimte als u maar wilt voor lezen of schrijven. Aangesloten op SPI-pinnen 16, 18 en 19 en kaartselectie op 17. Optionele kaartdetectielijn kan worden aangesloten op pin 15.

PCF8523 REAL -timeklok met CR1220 knoopcelbatterij voor jarenlange tijdregistratie. Stel de tijd één keer in met behulp van onze voorbeeldschetsen en registreer vervolgens uw gegevens met nauwkeurige tijdstempels. Maakt gebruik van I2C.

Resetknop - Druk hierop om uw programma opnieuw te starten

Veel pads op de Adalogger hebben een dubbel gatpad ernaast voor het overbruggen van soldeerverbindingen

De ground zijn voorzien van witte zeefdrukrechthoeken voor eenvoudige identificatie, plus een lange ground in de buurt van de resetknop

Vergulde pads voor eenvoudig solderen

Als je de Philhower Arduino kern gebruikt, is de Wire-randapparatuur al ingesteld om IO4 en IO5 te gebruiken. Als je CircuitPython of MicroPython gebruikt, moet je de code laten weten dat er naar 4+5 moet worden gekeken voor de SDA+SCL-pinnen.

Wordt geleverd zonder micro SD-kaart of knoopcelbatterij. Een CR1220 knoopcelbatterij is vereist om de RTC-batterij als back-up te gebruiken! We leveren er niet standaard een mee om de verzending naar het buitenland te vergemakkelijken, maar we hebben ze wel op voorraad, dus neem er een mee of gebruik een CR1220 die je bij de hand hebt.
