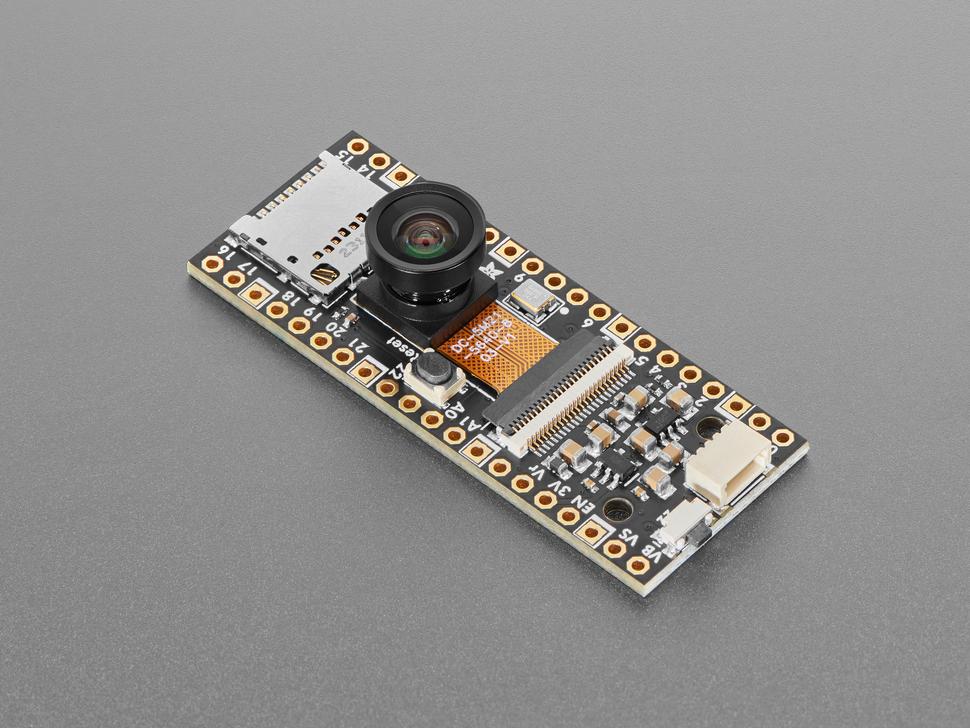

Adafruit PiCowBell Camera Breakout - Brede Hoek 160 Graden Lens

Ding dong! Hoor je dat? Dat is de PiCowbell die rinkelt om je te laten weten dat de nieuwe Adafruit PiCowbell OV5640 Camera Breakout met 160-graden groothoeklens op voorraad is. Dit is een hoogwaardige OV5640 camera met een 5 megapixel sensorelement en een 160-graden groothoeklens, plus alle ondersteunende circuits die je nodig hebt om foto's te maken met je Pico of Pico W.

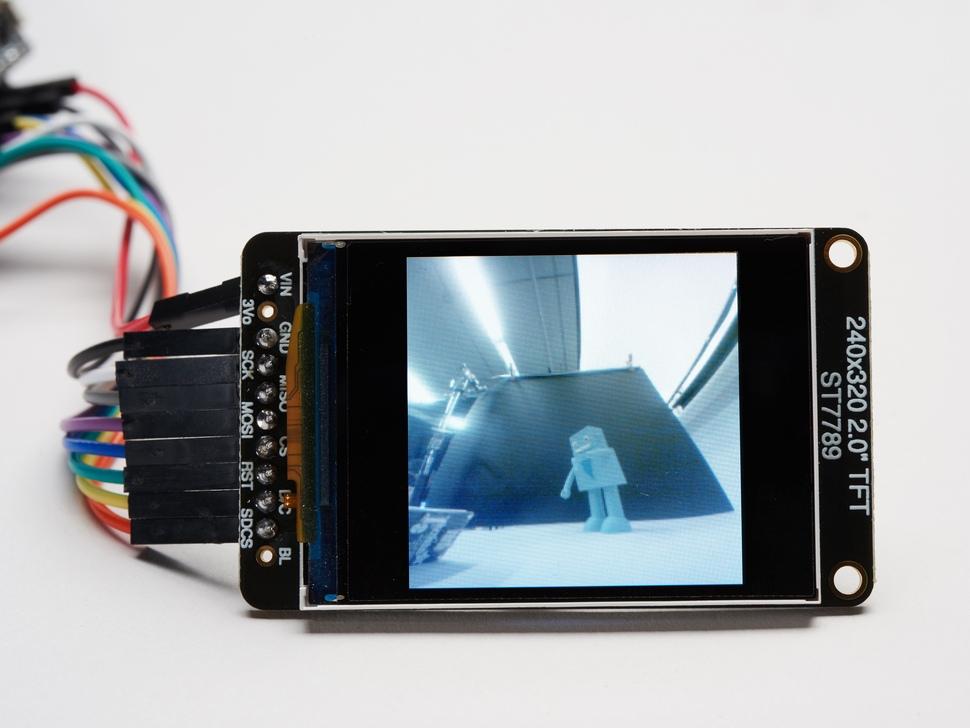

Je kunt ruwe RGB-afbeeldingen pakken voor beeldanalyse of de ingebouwde JPEG-codering gebruiken om afbeeldingen op te slaan op een SD-kaart of ze te uploaden naar adafruit.io. De RP2040-chip heeft een snelle PIO-interface en genoeg geheugen om met 'DVP' (8-bit parallelle digitale) camera's te werken. Deze camerasensoren hebben 8 afbeeldingsdatapinnen, een Pixel Clock, H Sync en V Sync signalen, plus een I2C-configuratie-interface en een Reset plus power Down pin. Dat betekent wel dat er veel GPIO worden gebruikt! Maar we hebben nog steeds 6 GPIO-pinnen beschikbaar, zelfs nadat er een SD-kaart en ontspanknop zijn toegevoegd.

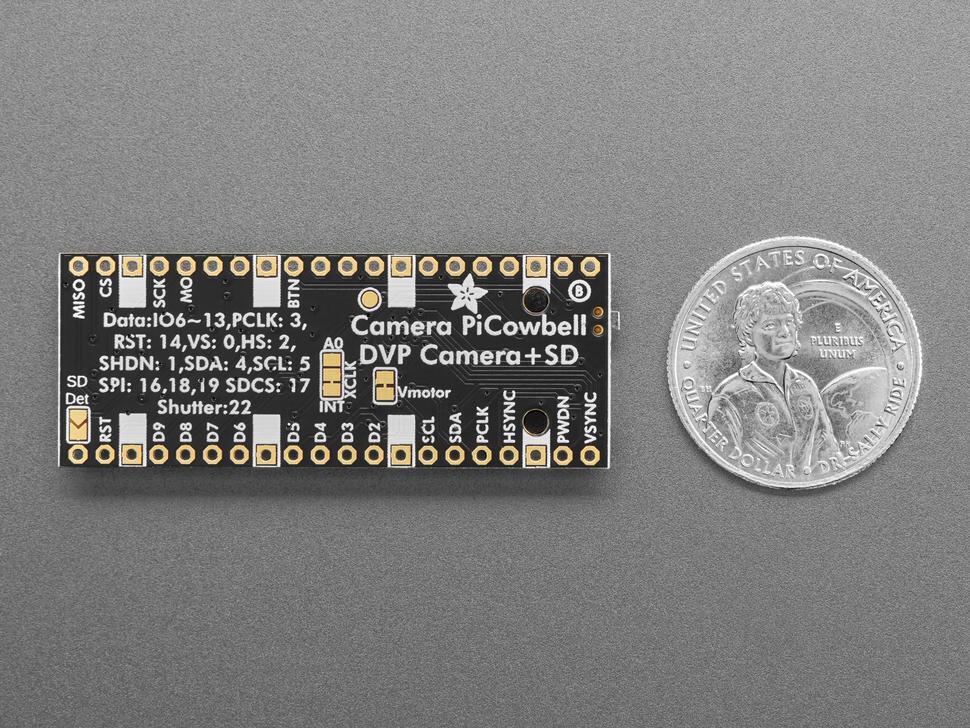

Camera PiCowbell Functies: Interface voor OV5640 Camera module VSync: GPIO 0 Power Down: GPIO 1 HSync: GPIO 2 Pixelklok: GPIO 3 SDA/SCL: GPIO 4 en GPIO 5 8-bits Digitaal: GPIO 6 tot en met GPIO 13 Reset: GPIO 14 VMotor verbonden met 3,3V voor auto-focus modules Micro SD Kaart: SPI op GPIO 16, GPIO 18 en GPIO 19 Chip select op GPIO 17 Optionele SD Detectie op GPIO 15 Sluiterknop op GPIO 22 Resetknop 16 MHz 'XClock' gegenereerd door de onboard oscillator Stemma QT poort voor I2C op GPIO 4/5. Deze module heeft geen auto-focus mogelijkheid; het is een vaste 'oneindige' focus module.

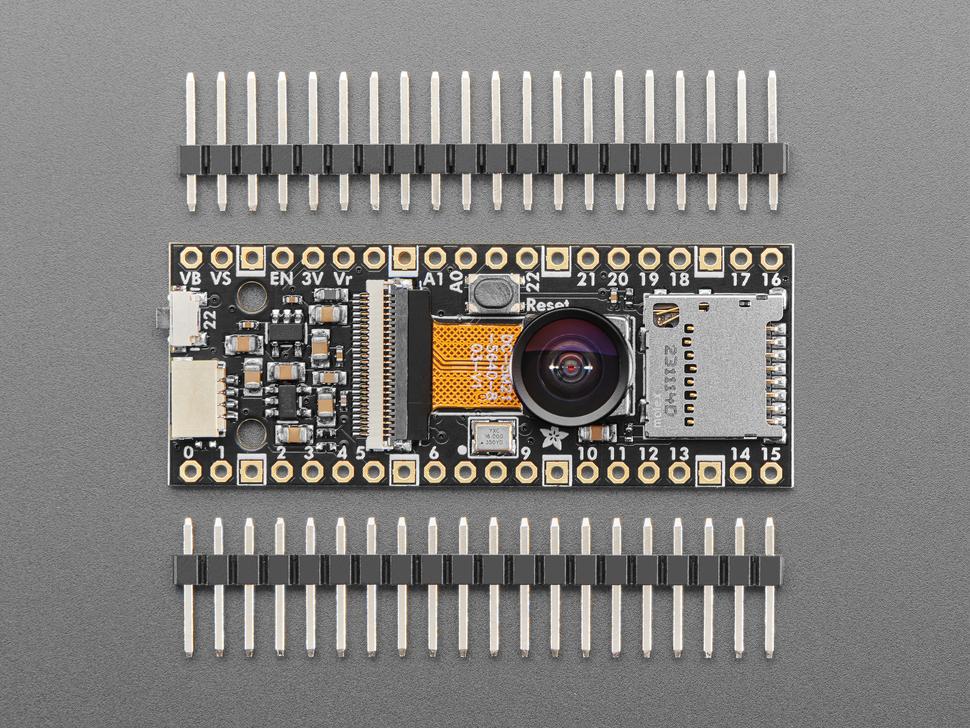

Elke bestelling komt met een geassembleerde printplaat, camerasensor en twee stuks van een 20-pins header. Je moet de header zelf solderen, maar dat is zo gepiept. Omdat dit board de camera 'omhoog' heeft gericht, is het handig om onze PiCowbell 'doubler' te gebruiken. Hiermee zit de Pico aan de ene kant met de BOOT-knop toegankelijk, en dan de camera aan de andere kant. Of je kunt de camera 'bellen' bovenop 'stapelen', vooral handig als je de BOOT-knop niet vaak nodig hebt. Voor een compacte setup kun je de Pico Stacking Headers gebruiken als je in een breadboard of andere accessoires met sockets wilt pluggen. Solder deze op de Pico zodat de camera er bovenop zit. Gebruik de Pico Socket Headers als je direct wilt inpluggen en een stevige verbinding wilt zonder uitstekende delen. Ook hierbij, soldeer deze op de Pico en plug de camera erbovenop.
