Adafruit Pro Trinket LiIon / LiPoly Backpack Add-On

Als je een Pro Trinket hebt, weet je waarschijnlijk dat dit het perfecte kleine formaat is voor een draagbaar project. Deze LiPoly-rugzak maakt het heel gemakkelijk om te doen! In plaats van 2 of 3 kaarten aan elkaar te bedraden om een oplaadsysteem te maken, zit dit kleine printje bovenop de Pro Trinket en kan een LiPoly / LiIon-batterij worden aangesloten. Wanneer de Pro Trinket USB-poort wordt gevoed, wordt de batterij automatisch opgeladen. Koppel de USB-poort los en de Pro Trinket schakelt over naar de oplaadbare batterij.
Idealiter is deze rugzak voor gebruik met de 3.3V Pro Trinket, zodat de accuspanning (3.7V-4.2V) op het Pro Trinket-bord wordt gereguleerd tot 3.3V. Vaak kunt u echter zonder problemen een 5V Pro Trinket + -accessoire gebruiken zonder de ~ 4V van de LiPoly-batterij. (Technisch gezien is het overklokken, maar we hebben nog nooit gezien dat dit de Pro Trinket zelf beïnvloedt, AVR's overklokken graag zonder klachten).
Soldeer de rugzak aan met de extra lange header zodat deze nog steeds in een breadboard kan worden gestoken, of clip de lange header-leads daarna kort voor een slank pakket. Er zijn twee LED's: een rode en een groene. Tijdens het opladen brandt de rode LED. Als de batterij volledig is opgeladen en klaar voor gebruik, gaat de groene LED branden. Serieus, het kan niet eenvoudiger worden.
Als je een aan / uit-schakelaar wilt toevoegen, hebben we dat ook heel gemakkelijk gemaakt. De twee 0,1 "gaten met een doos eromheen zijn de batterij-uitgangslijn. Snijd het spoor ertussen voorzichtig af met een hobbymes en vervang door twee draden van een schakelaar zoals deze schuifschakelaar, of deze drukknop bijvoorbeeld.

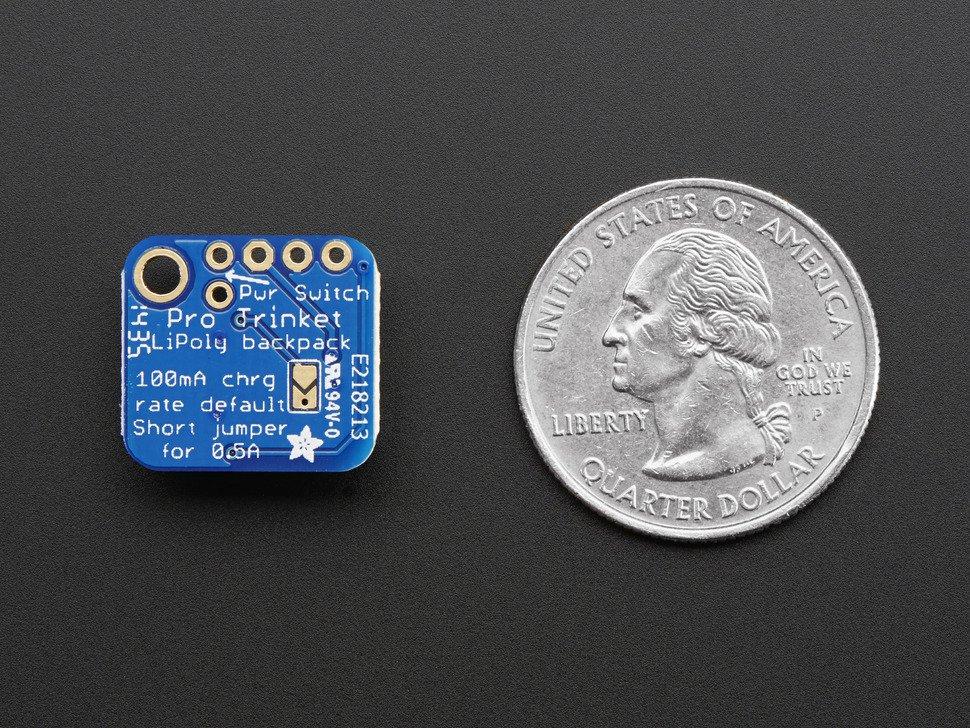

Het opladen verloopt in drie fasen: eerst een voorconditioneringslading, dan een snelle lading met constante stroom en ten slotte een druppellading met constante spanning om de accu bijgevuld te houden. De laadstroom is standaard 100mA, dus hij werkt met elke batterij en USB-poort. Als je wilt, kun je het eenvoudig omzetten naar 500mA-modus door de jumper aan de onderkant dicht te solderen, want als je alleen batterijen oplaadt met een grootte van 500 mAh of groter.

Alleen voor gebruik met Adafruit LiPoly / LiIon-batterijen! Andere batterijen kunnen een andere spanning, chemie, polariteit of pinout hebben.

• Wordt gemonteerd en getest geleverd
• Maakt gebruik van de 5V-ingang via Micro-B USB-connector op de Pro Trinket
• Voor het opladen van enkele lithiumion / lithium-polymeer 3,7 / 4,2v-batterijen (niet voor oudere 3,6 / 4,1v-cellen)
• 100mA laadstroom, instelbaar tot 500mA door een gesloten jumper te solderen

Batterijen en Pro Trinket niet inbegrepen.
Opmerking : mogelijk krijgt u een gebroken witte of zwarte JST-connector. Het is normaal dat de rode en groene LED's heel zwak gloeien wanneer de batterij is aangesloten maar niet wordt opgeladen, er is 500uA tegenstroom van de schottkey-diode van de batterij die de opladerchip ondersteunt.


Details:

• Afmetingen: 15 mm x 17 mm x 2 mm / 0,6 "x 0,7" x 0,08 "
• Hoogte met JST: 7 mm / 0,3 "
• Gewicht: 1,3 gram
