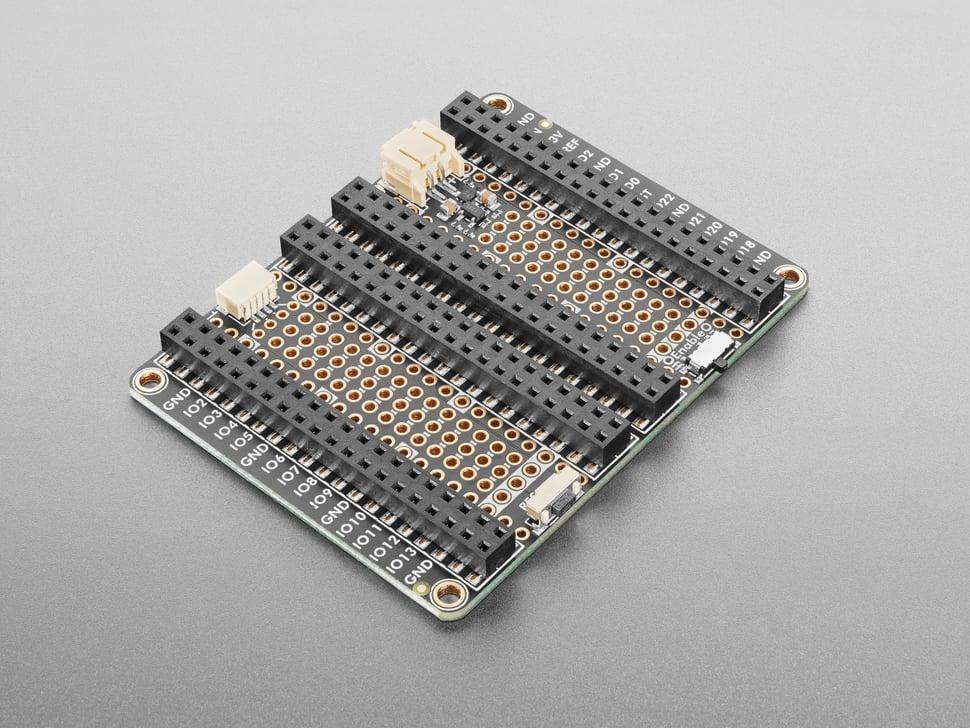

Adafruit Proto Doubler PiCowbell voor Pico en PicoW

De Adafruit Proto Doubler PiCowBell vereenvoudigt de programmering en sensorconnectiviteit voor je Raspberry Pi Pico board en lijkt op een dubbele mini-protoplaat zonder soldeer. De innovatieve functies zorgen voor naadloze integratie, met resetknopfunctionaliteit en een veelzijdige STEMMA QT/Qwiic-connector voor snelle I2C-verbindingen.

Dankzij de plug-and-play-functionaliteit is solderen in combinatie met een Pico H of Pico WH niet nodig. De dubbele sleuven maken het eenvoudig om accessoires toe te voegen zonder dat er headers gestapeld hoeven te worden.

De Doubler is ontworpen met mobiliteit in gedachten en ondersteunt LiPoly/Li-ion-batterijen, met een JST 2-PH-connector voor 3,7V/4,2V-batterijen. Hij laadt automatisch op via USB en schakelt naadloos over op batterijvoeding wanneer USB verbinding verbroken wordt.

De standaard laadstroom van 500 mA kan worden aangepast naar 250 mA voor kleinere batterijen. De schuifschakelaar zorgt voor eenvoudig energiebeheer door de 3,3 V-voeding indien nodig uit te schakelen.

Flexibele batterijopties omvatten 3xAA- of 3xAAA-batterijen voor alkaline- of NiMH headers batterijen. Dubbele socket vergemakkelijken eenvoudige aansluiting op leds, knoppen of breadboards, met duidelijke labels op elke socket voor moeiteloze configuratie.

De Doubler is uitgerust met holle dubbele socket en vier montagegaten en is geschikt voor Pico Stacking- headers voor veelzijdige connectiviteitsopties. Vergulde headers zorgen voor soepel solderen, met duidelijk gemarkeerde ground en een ground voor eenvoudige identificatie.

De I²C/Qwiic-connector kan ook dienen als GPIO-bedrading als er geen I²C-apparaten zijn, en biedt toegang tot de 3V-, GND-, IO4- en IO5-pins. Extra breakout naast de JST SH maken extra I²C-verbindingen mogelijk.

Deze nauwgezette engineering zorgt ervoor dat elke Pico-pad een bijbehorend gat heeft voor soldeer-jumpers, waardoor de personalisatiemogelijkheden van het board worden gemaximaliseerd. De Philhower Arduino kern is vooraf geconfigureerd voor IO4 en IO5, terwijl CircuitPython of MicroPython handmatige SDA+SCL-pinaanpassingen vereisen.
