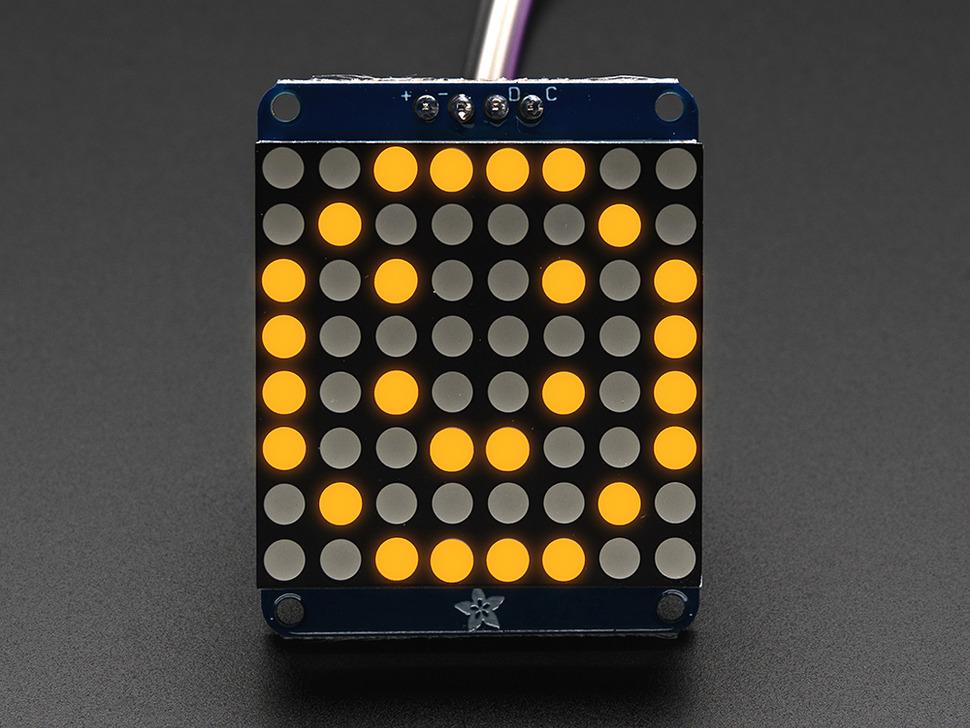

Adafruit Small 1.2" 8x8 LED Matrix met I2C Rugzak - Geel

Wat is beter dan één enkele LED? Heel veel LED's! Een leuke manier om een klein display te maken is met een 8x8 matrix of een 4-cijferig 7-segment display . Matrices zoals deze zijn 'gemultiplext' - dus om 64 LED's aan te sturen, heb je 16 pinnen nodig. Dat zijn veel pinnen, en er zijn driver zoals de MAX7219 die een matrix voor je kunnen aansturen, maar er is veel bedrading nodig en ze nemen enorm veel ruimte in beslag.

Bij Adafruit voelen we je pijn! Zou het niet geweldig zijn als je een matrix kon aansturen zonder al die bedrading? Daar komen deze mooie LED-matrixrugzakken goed van pas. We hebben ze in drie varianten: een mini 0,7" 8x8, een kleine 1,2" 8x8 en een 4-cijferige 0,56" 7-segment. Ze werken perfect met de matrixen die we in de Adafruit -winkel hebben en maken het toevoegen van een helder display kinderspel.

De matrices maken gebruik van een driver die al het zware werk voor je doet. Ze hebben een ingebouwde klok, waardoor ze het display multiplexen. Ze gebruiken drivers met constante stroom voor ultraheldere, consistente kleuren, met display in stappen van 1/16, en dat alles via een eenvoudige I²C-interface. Deze 1,2" matrix-backpacks worden geleverd met drie jumpers , zodat je tot acht 1,2" 8x8-connectoren (of een combinatie, zoals vier 1,2" 8x8-connectoren en vier 7-segments connectoren, enz.) op één I²C-bus kunt aansluiten.

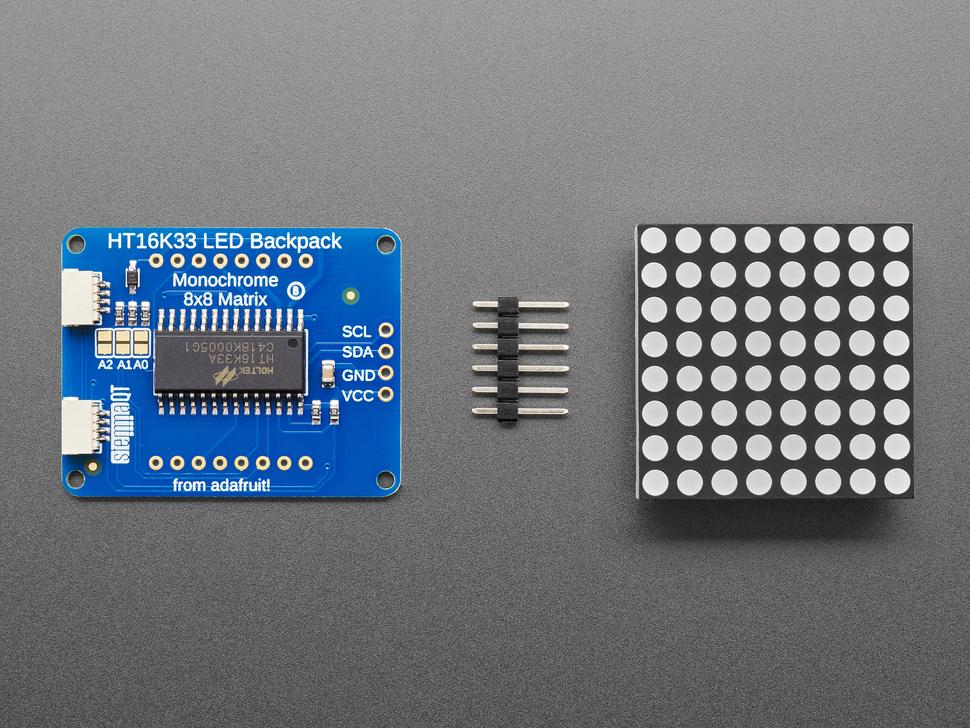

De productkit wordt geleverd met een volledig geteste en gemonteerde 1,2" LED-rugzak, een ultraheldere 1,2" 8x8 geel/oranje matrix en een 4-pins header . Er is wat soldeerwerk nodig om de matrix op de rugzak te bevestigen, maar dit is heel eenvoudig en duurt slechts ongeveer 5 minuten. Natuurlijk hebben we, in de klassieke Adafruit -stijl, ook een gedetailleerde tutorial die laat zien hoe je het display soldeert, aansluit en bedient.

We hebben zelfs een zeer handige library voor de rugzakken geschreven, zodat je binnen een half uur aan de slag kunt, met afbeeldingen op de matrix of cijfers op het 7-segment. Als je matrixdisplays hebt overwogen, maar hebt geaarzeld vanwege de complexiteit, dan is dit de oplossing waar je naar op zoek was!
