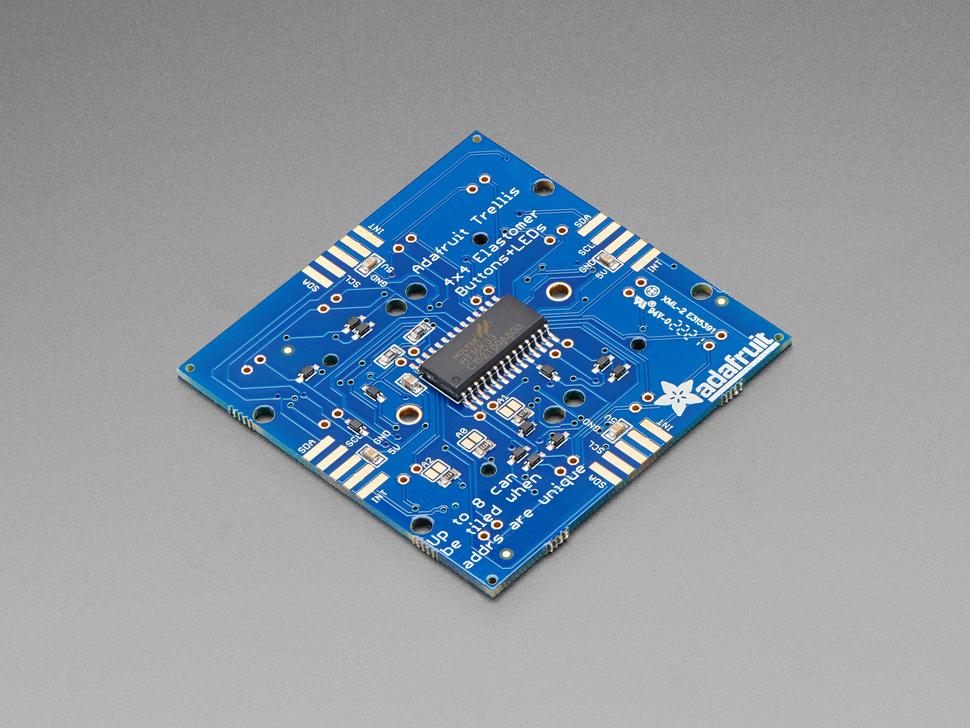

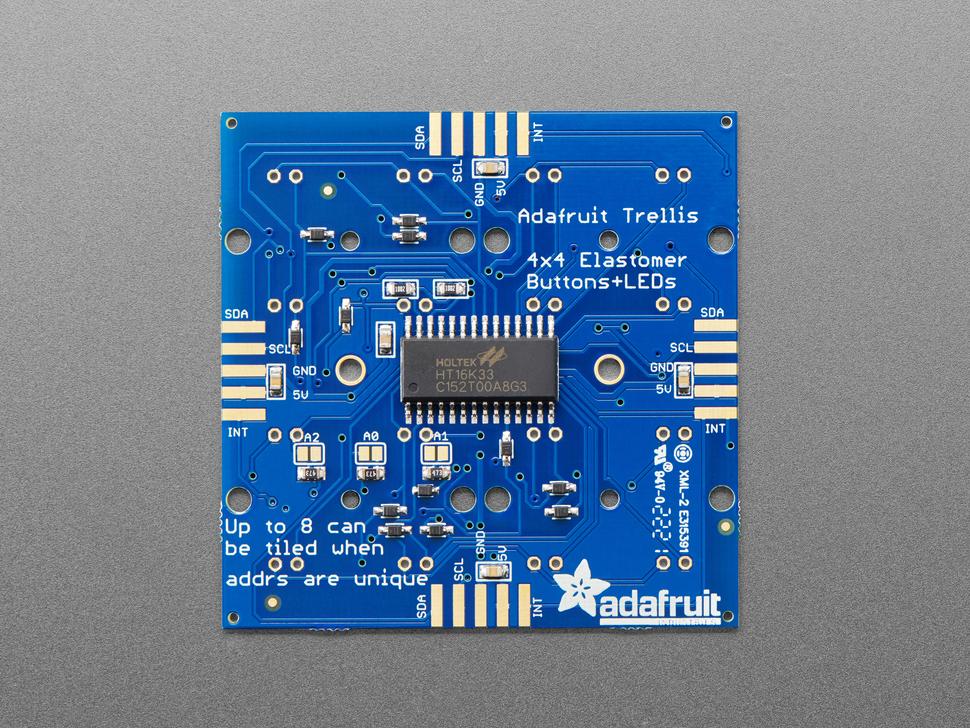

Adafruit Trellis Monochrome driver PCB voor 4x4 toetsenbord en 3mm LED's

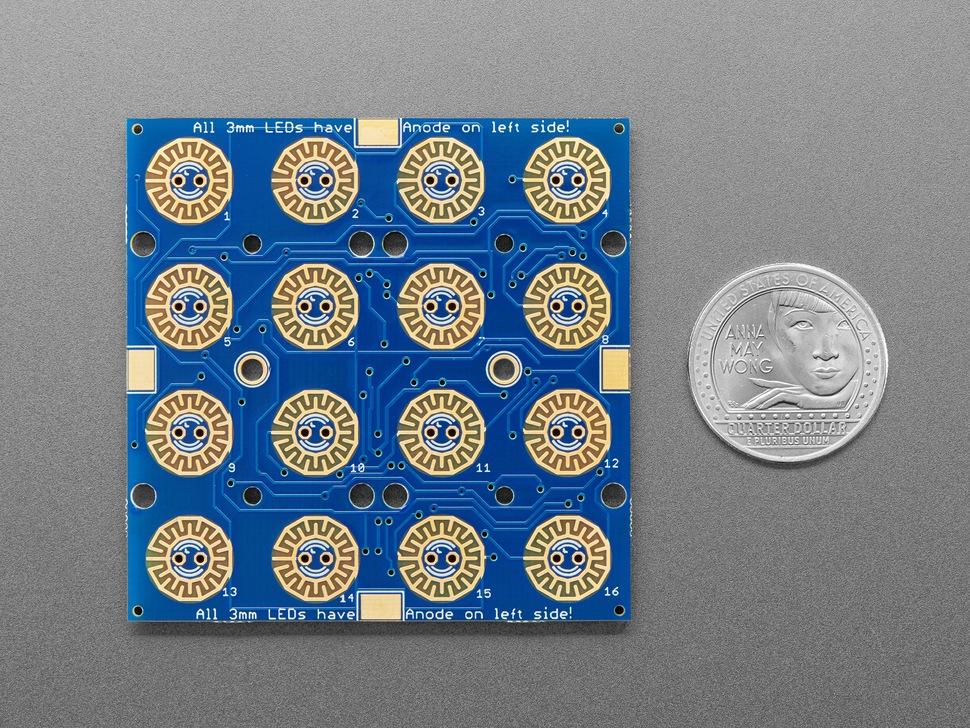

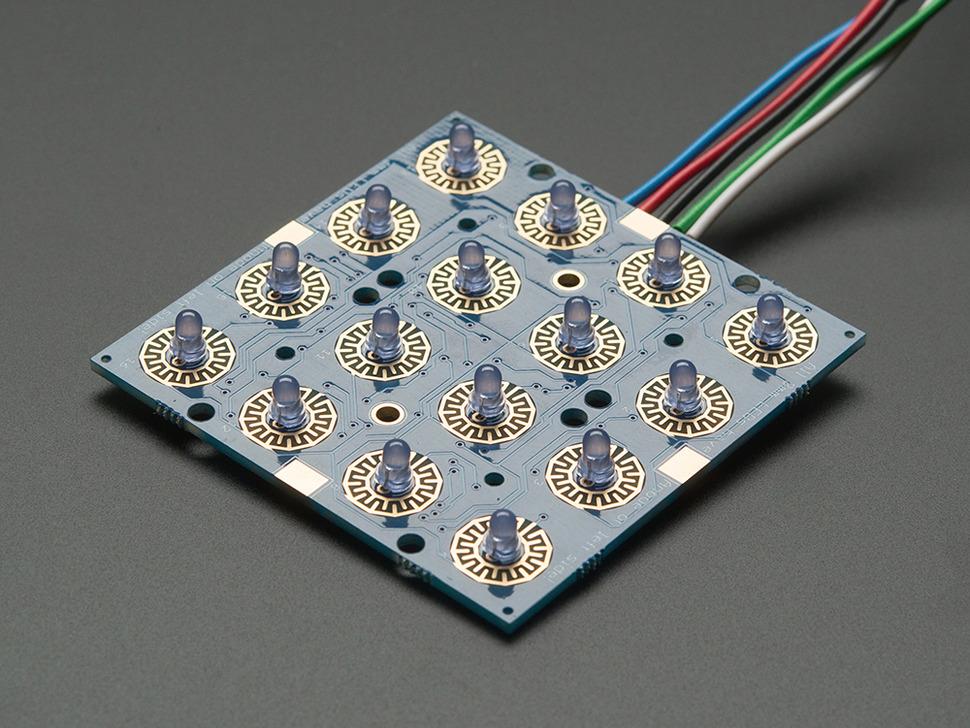

De Trellis driver PCB vormt de ruggengraat van een open-source toetsenbordsysteem met achtergrondverlichting. Ontworpen met veelzijdigheid in gedachten, is hij geschikt voor alle 3mm-leds en verbindt hij naadloos tot acht tiles op een gedeelde I²C-bus. Elke PCB is speciaal ontworpen als aanvulling op het Adafruit 4x4 elastomeertoetsenbord en is voorzien van een reeks 4x4-pads, klaar voor LED-integratie.

Dankzij een I2C-gestuurde LED-sequencer biedt de assemblage nauwkeurige controle over individuele LED's zonder grijstinten of dimopties. De board schakelingen beheren de achtergrondafhandeling van toetsaanslagen en de LED-verlichting, terwijl unieke diodemultiplexverbindingen ghosting voorkomen bij het indrukken van meerdere toetsen.

Soldeervriendelijke randconnectoren maken het eenvoudig om meerdere printplaten te combineren en ondersteunen uitgebreide lay-outs tot 128 knoppen of LED's met slechts twee I²C-draden. Deze flexibiliteit maakt talloze configuraties mogelijk, waardoor de Trellis een aanpasbare oplossing is voor interactieve projecten.

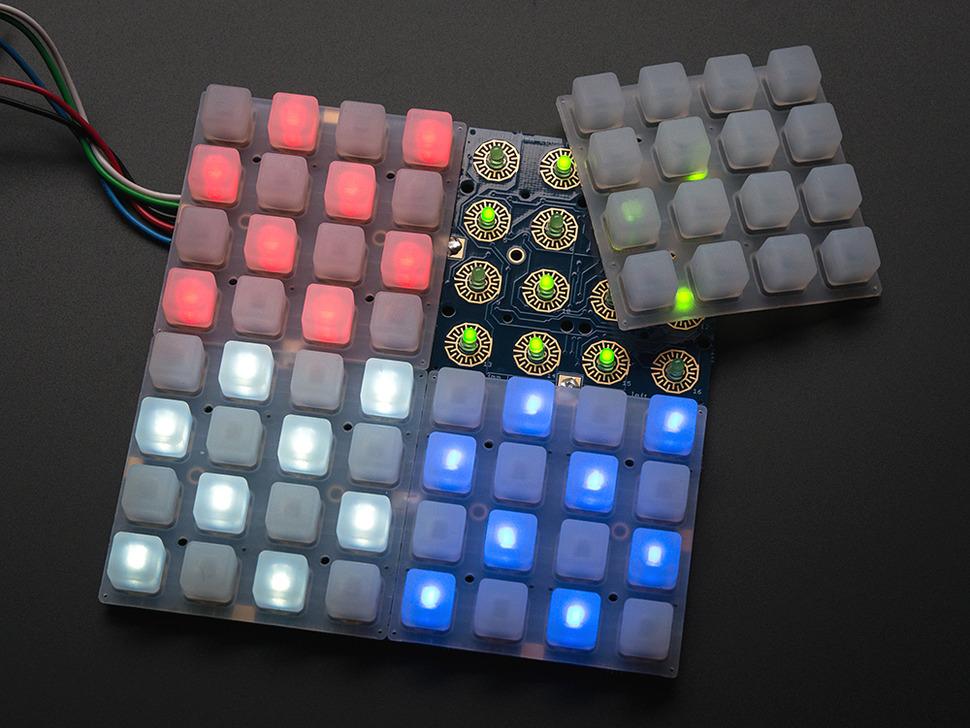

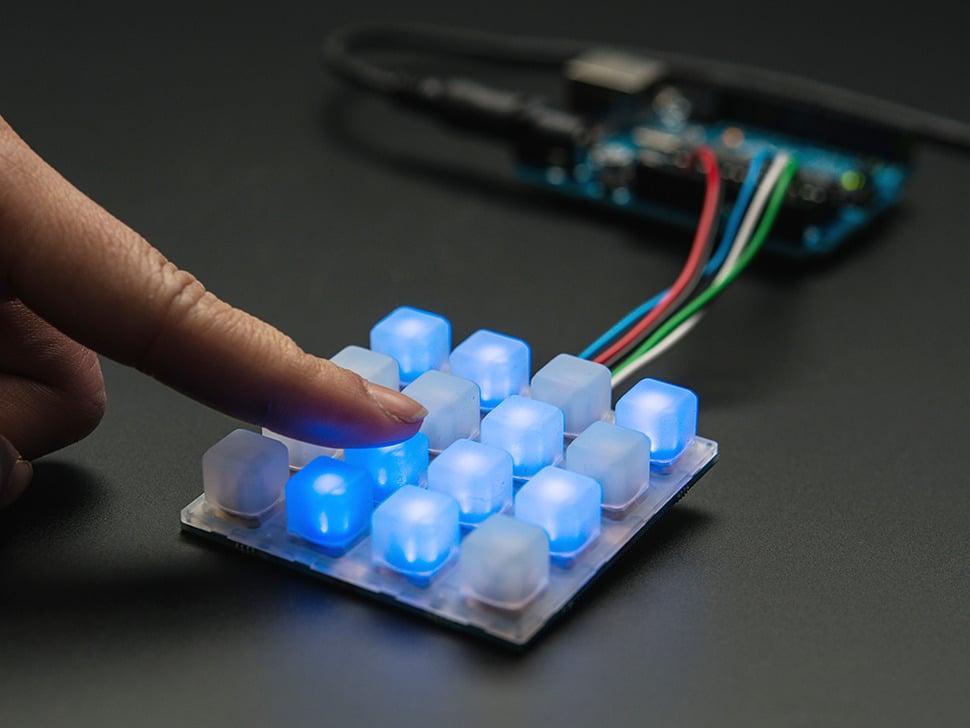

Ideaal voor het combineren van kleurrijke LED-displays. De assemblage ondersteunt verschillende LED-kleuren, waarbij diffuse LED's optimale esthetische resultaten opleveren. De PCB vereist een externe microcontroller, zoals een Arduino , voor volledige functionaliteit, ondersteund door beschikbare libraries en tutorials.
