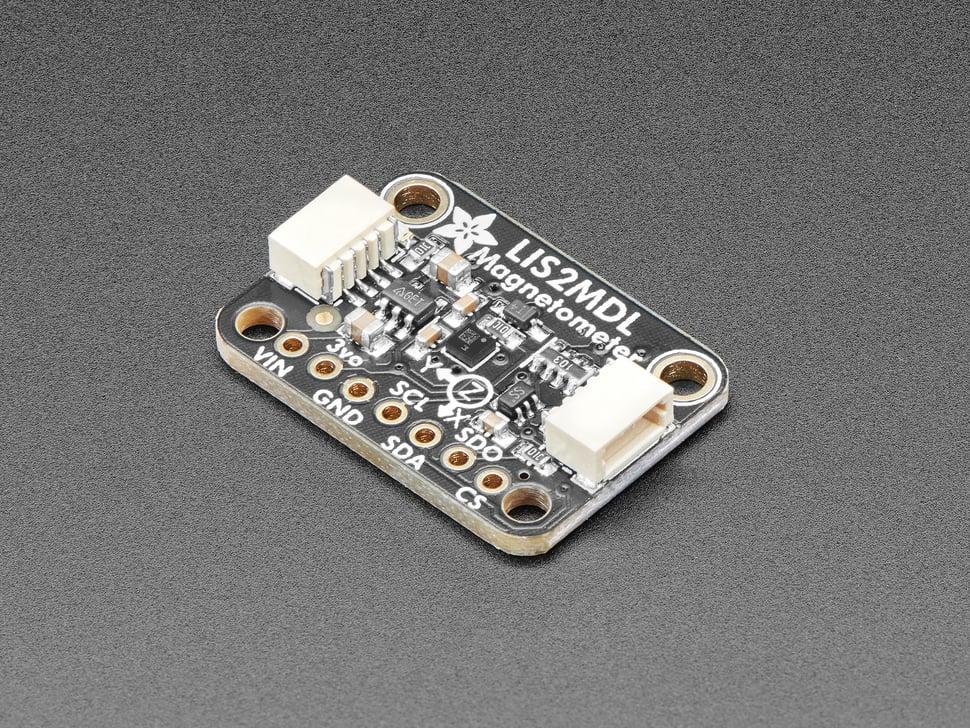

Adafruit Drie-assige Magnetometer - LIS2MDL

Voel de magnetische velden om ons heen met deze handige drieassige magnetometermodule. Traditioneel gebruikt om het magnetische noorden te bepalen, kan hij ook magnetische velden meten. De sensor werkt naadloos samen met een 6-DoF accelerometer /gyroscoop om een 9-DoF inertiële meeteenheid te creëren die REAL oriëntatie in de ruimte detecteert met behulp van het stabiele magnetische veld van de aarde.

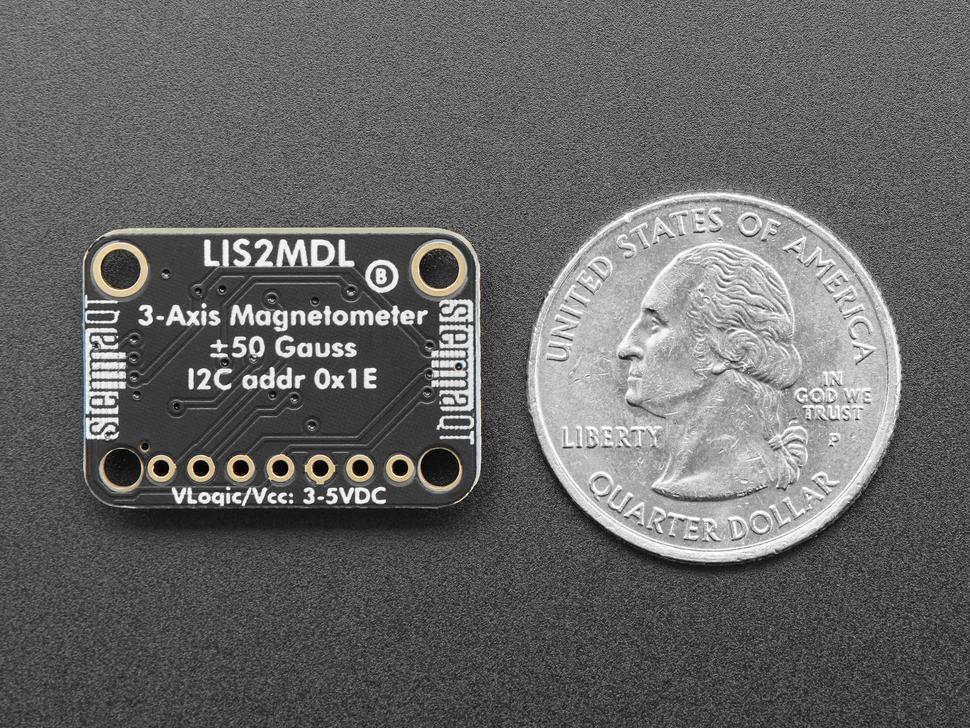

Deze compacte sensor is gebaseerd op ST's LIS2MDL, een veelzijdige magnetometer met een breed bereik en zowel I²C- als SPI-interfaces, en blinkt uit in gebruiksgemak. Met I²C kunt u eenvoudig verbinding maken met onze library om magnetische veldgegevens te lezen of kies voor SPI voor alternatieve data-ontvangst. Detectiebereiken van ±50 gauss zonder dat u het bereik hoeft in te stellen, met een hoge resolutie bij een updatefrequentie van 100 Hz, of een output van 150 Hz voor minder precisie.

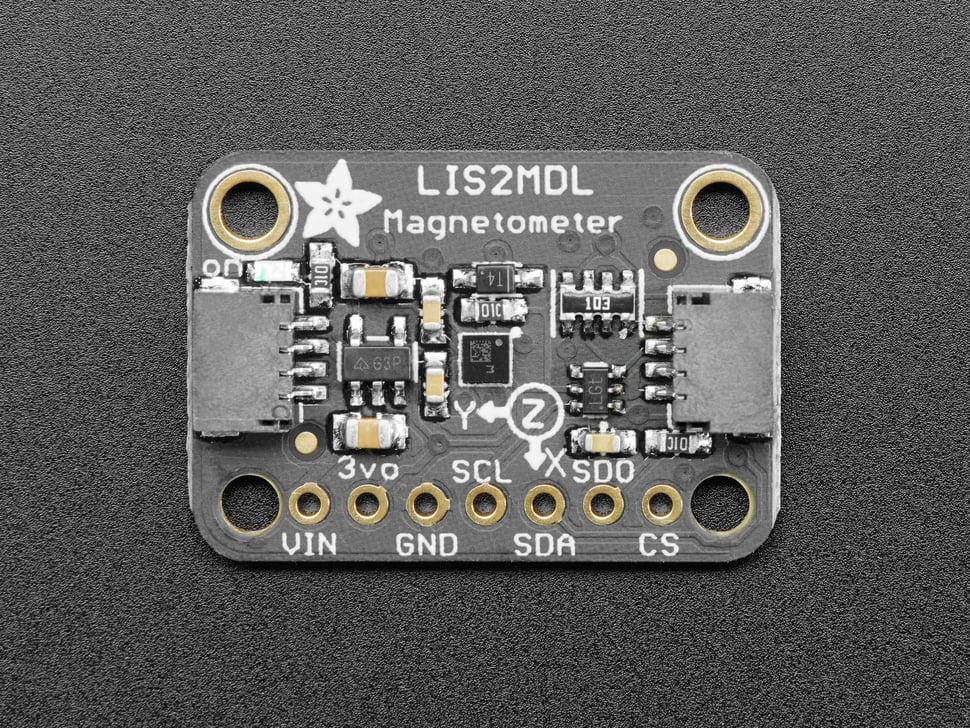

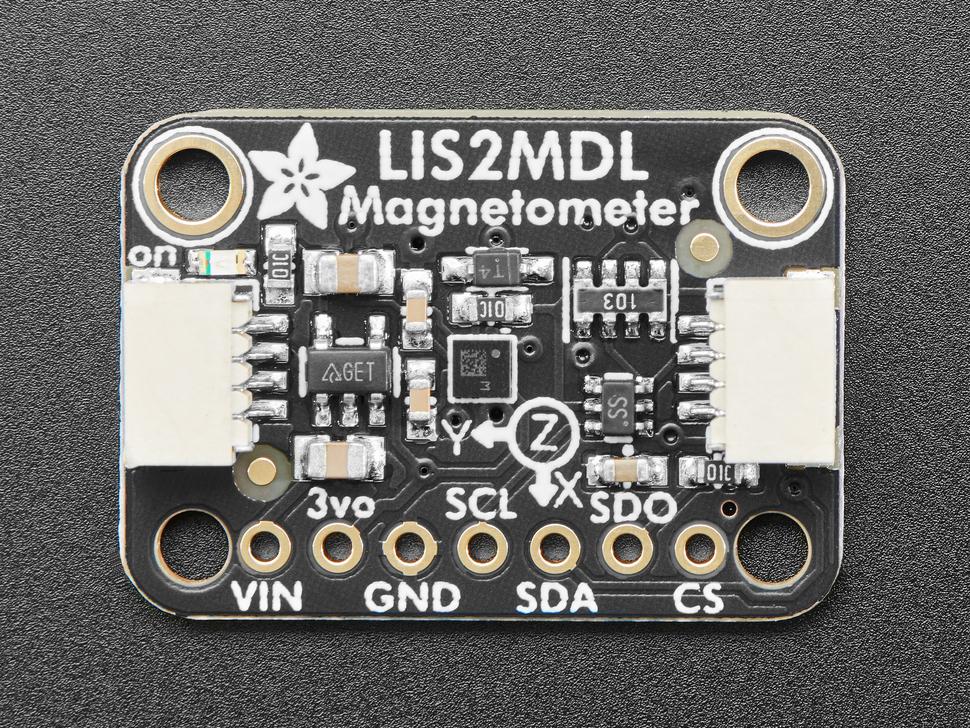

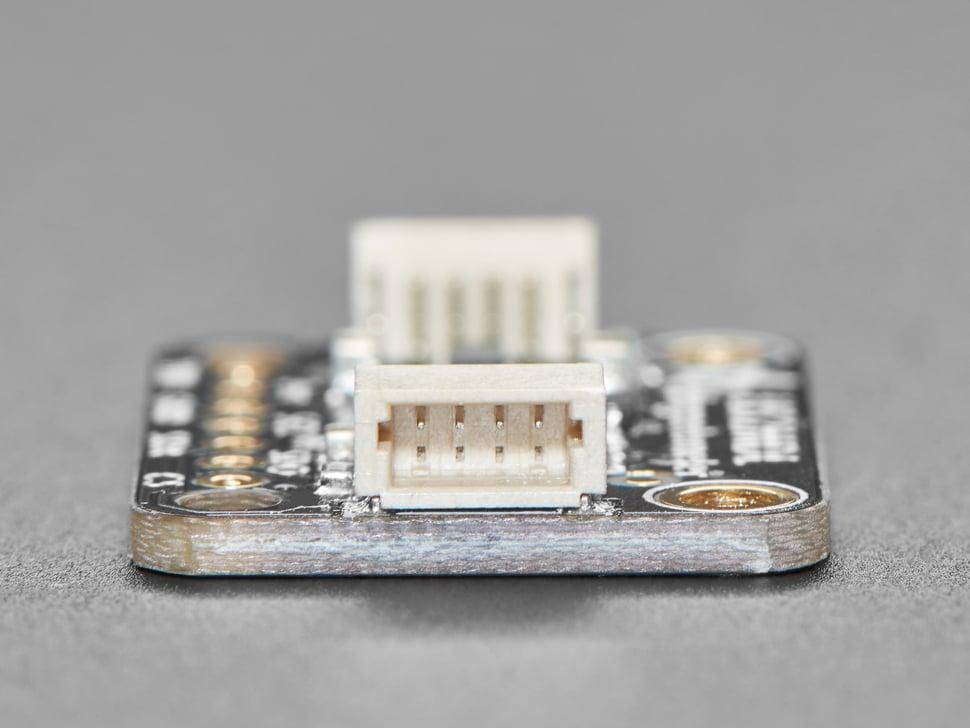

Onze breakout -printplaat met ondersteunende schakelingen is compatibel met 3,3 V ( feather /Raspberry Pi) of 5 V ( Arduino /Metro328) logic levels en vereenvoudigt de integratie. De I²C-bus is eenvoudig aan te sluiten en is voorzien van Sparkfun Qwiic-compatibele STEMMA QT-connectoren voor een soldeervrije installatie. Koppel de LIS2MDL snel met onze meegeleverde CircuitPython/Python- of Arduino drivers voor directe magnetische metingen.

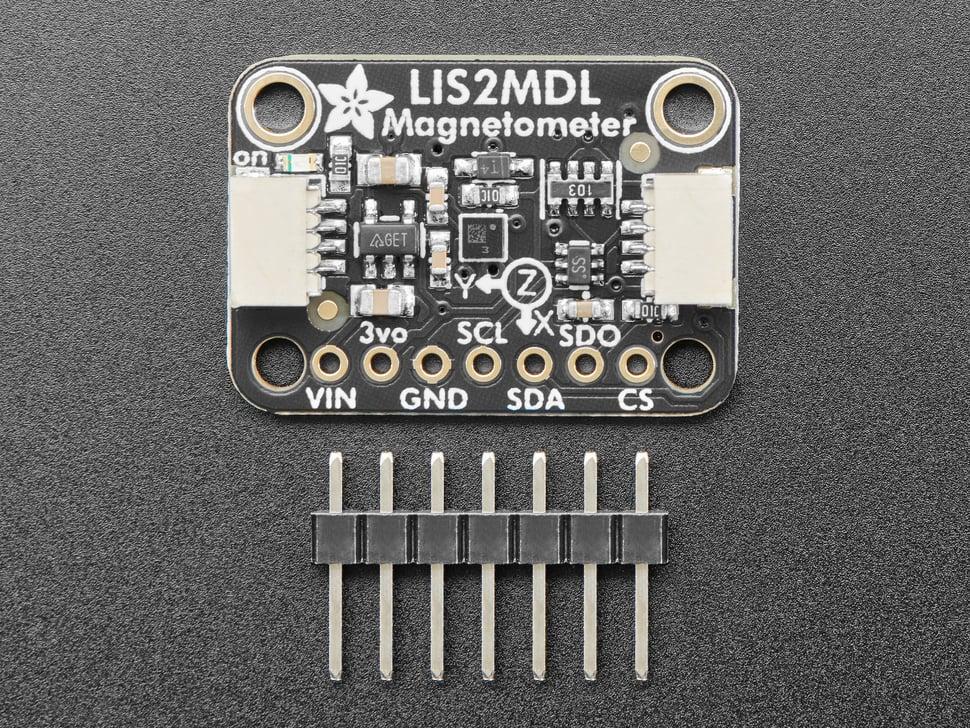

Volledig geassembleerd en getest, inclusief standaard 0,1" headers voor gebruik breadboard of perfboards en vier 2,5 mm montagegaten voor eenvoudige bevestiging. Uitgebreide handleidingen, inclusief code, schema's en bedradingsschema's, zorgen voor een soepel gebruik.
