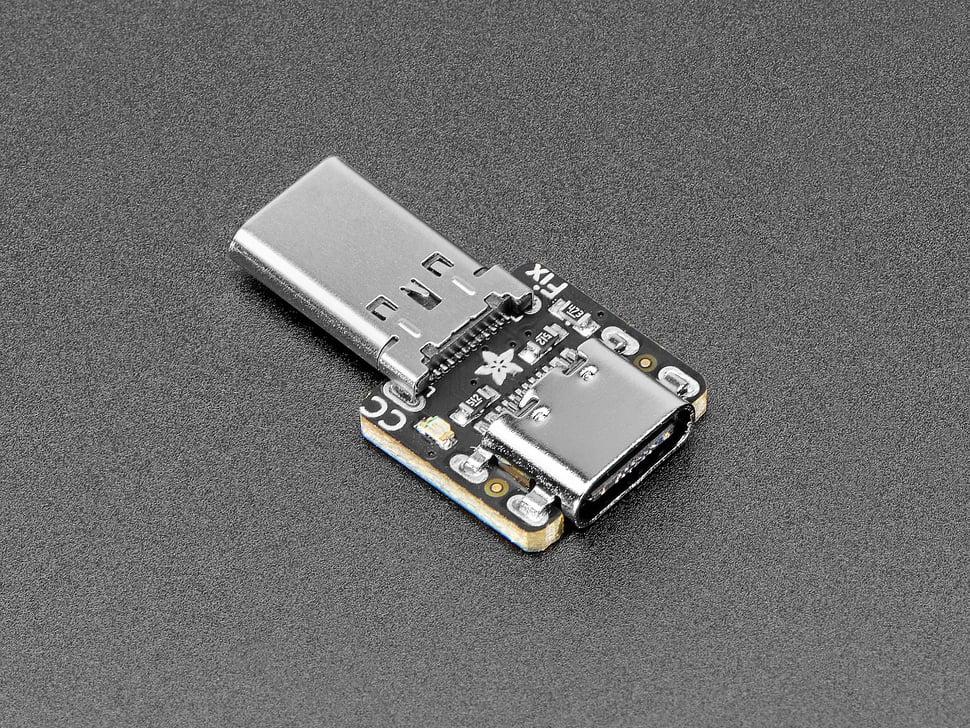

Adafruit USB Type C CC-weerstandsfixer

Hebt u apparaten met USB -C-aansluitingen die niet opstarten of niet goed functioneren wanneer ze worden aangesloten op een andere USB C-poort? Dit komt vaak doordat ontwerpers kosten hebben bespaard of de twee 5,1K CC-weerstanden die nodig zijn voor C-naar-C-aansluitingen bij 5 V hebben over het hoofd gezien.

De Adafruit USB Type C CC Resistor Fixer is een perfecte oplossing voor dit probleem. Het is een kleine printplaat die aan een kabel wordt bevestigd of in een verkeerd ontworpen poort past, en die datapinnen, Vbus en ground doorvoert, terwijl de ontbrekende 5,1K-weerstanden aan de poortzijde worden toegevoegd en er een power good-LED wordt toegevoegd.

Houd er rekening mee dat het is ontworpen voor USB oplaad-/synchronisatiemogelijkheden, niet voor hogesnelheids- of gespecialiseerde protocollen, aangezien het geen USB stekkerzijbanddraden of hogesnelheidspinnen heeft. De meeste producten hebben deze extra functies niet nodig, waardoor naadloze functionaliteit zonder complicaties wordt gegarandeerd.
