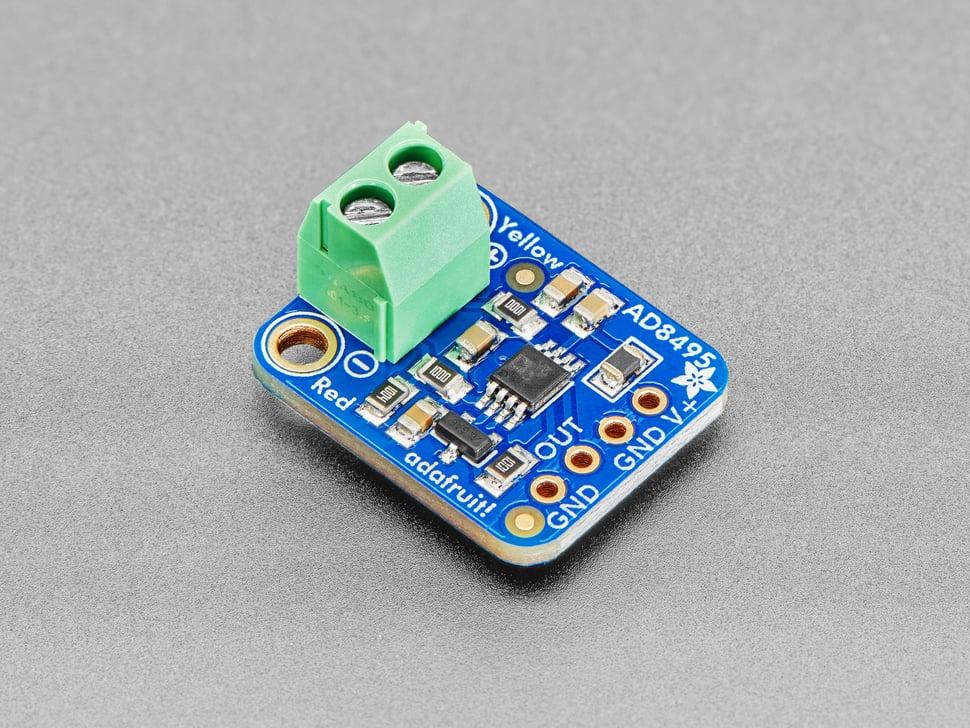

Adafruit Analoge output K-type thermokoppelversterker - AD8495 breakout

De AD8495 K-type thermokoppelversterker van Analog Devices biedt eenvoudige integratie voor nauwkeurige temperatuurmetingen. Uitgerust met een analoge output is hij ideaal voor microcontrollers met analoge ingangsmogelijkheden, wat een snelle installatie garandeert.

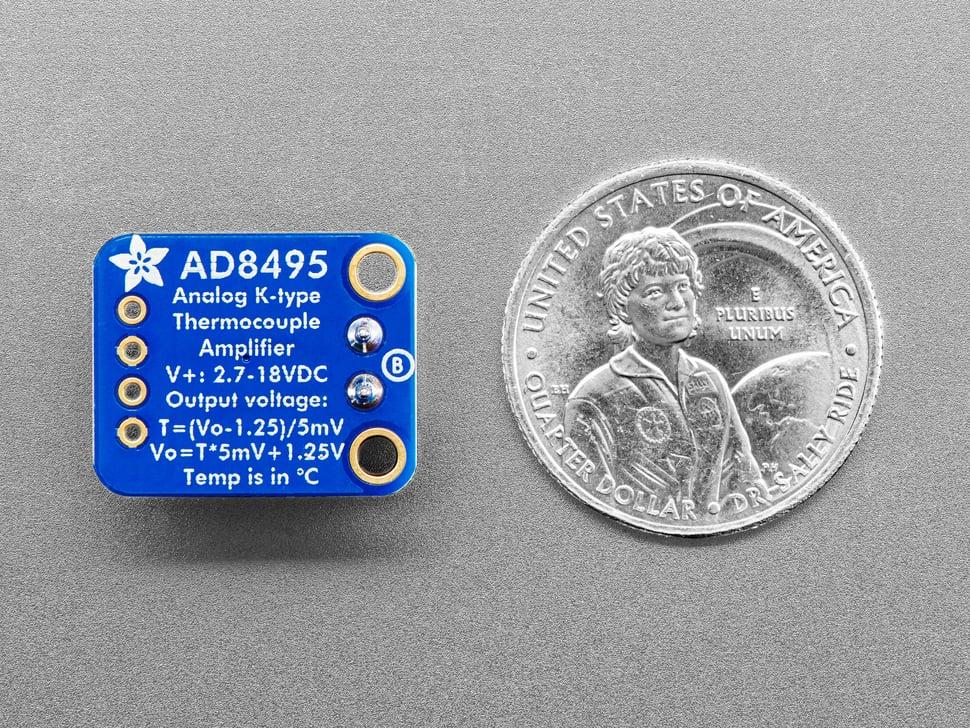

Vermogen is veelzijdig en varieert van 3-18 V DC. De output kan eenvoudig worden omgezet naar temperatuur met de volgende vergelijking: Temperatuur = (Vout - 1,25) / 0,005 V. Een output van 1,5 V komt bijvoorbeeld overeen met 50 °C.

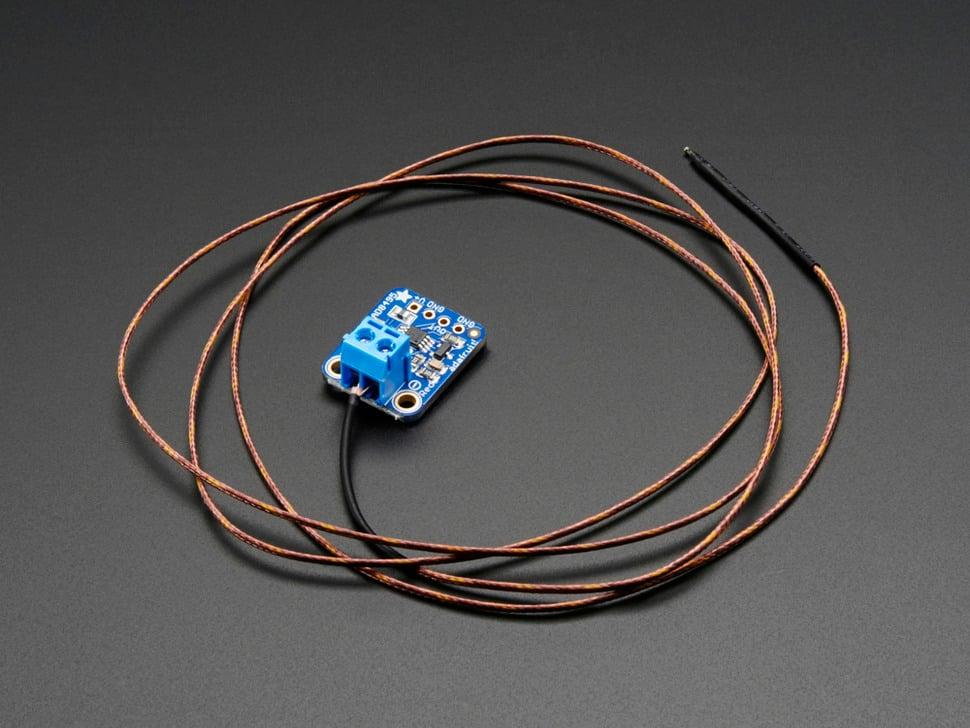

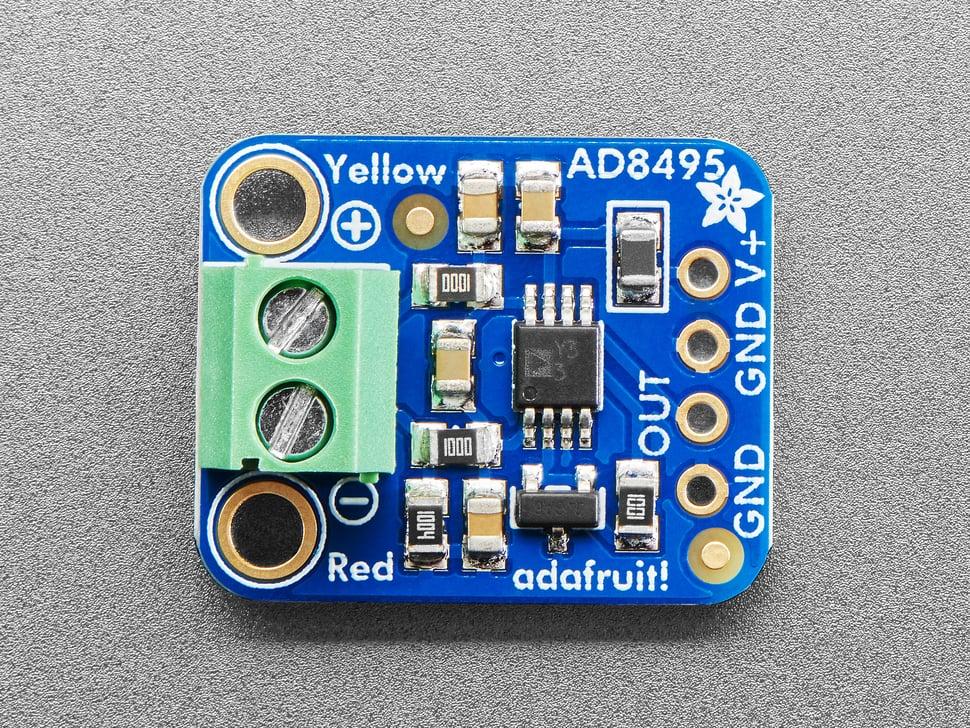

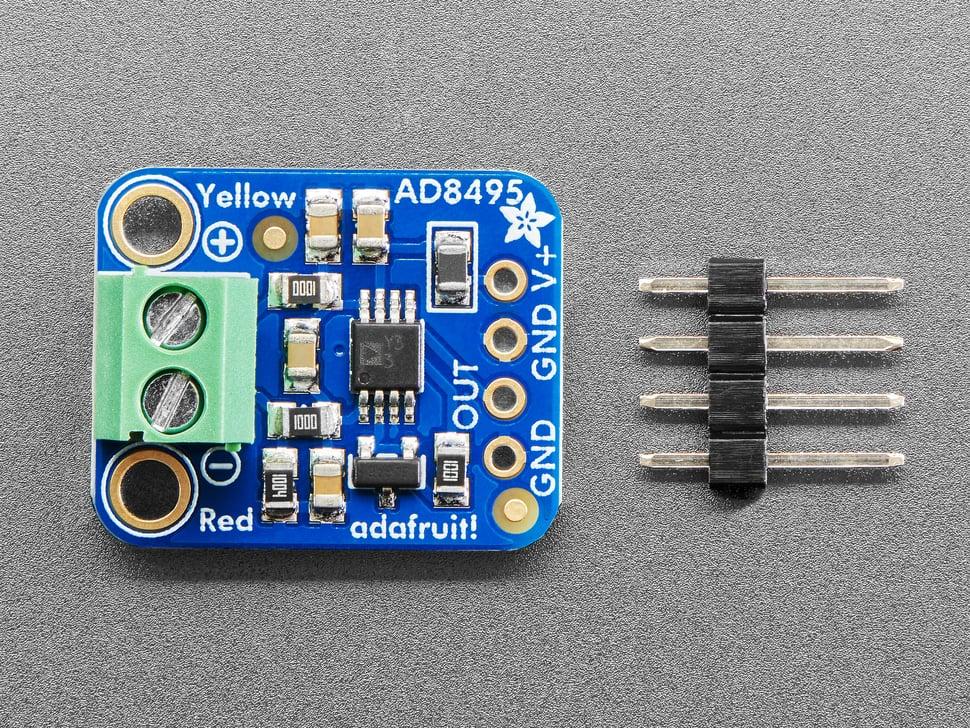

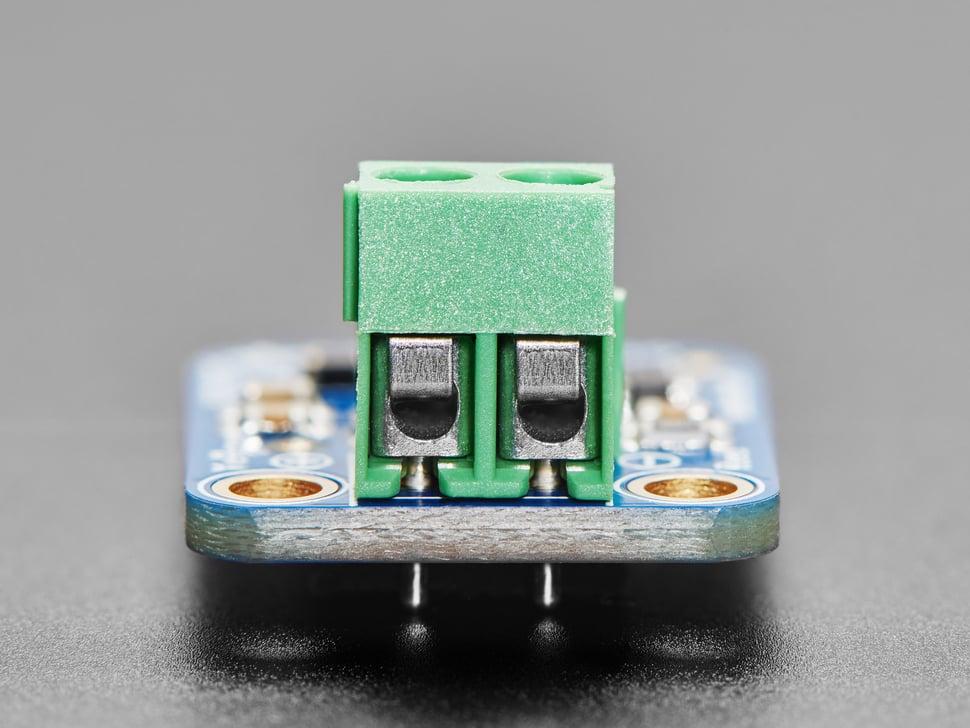

Elk pakket bevat een 2-pins aansluitblok voor thermokoppelaansluiting, een volledig geassembleerde printplaat met de AD8495 en TLVH431 1,25V precisiespanningsreferentie en een header voor breadboard compatibiliteit. Let op: alleen thermokoppels van het K-type worden ondersteund.

Het temperatuurbereik van de versterker varieert van -250 °C tot +750 °C bij 5 V-voeding en van -250 °C tot +410 °C bij 3,3 V-voeding, afhankelijk van de capaciteit van het thermokoppel. De kleur van de klemmenstrook kan variëren van blauw tot zwart.
