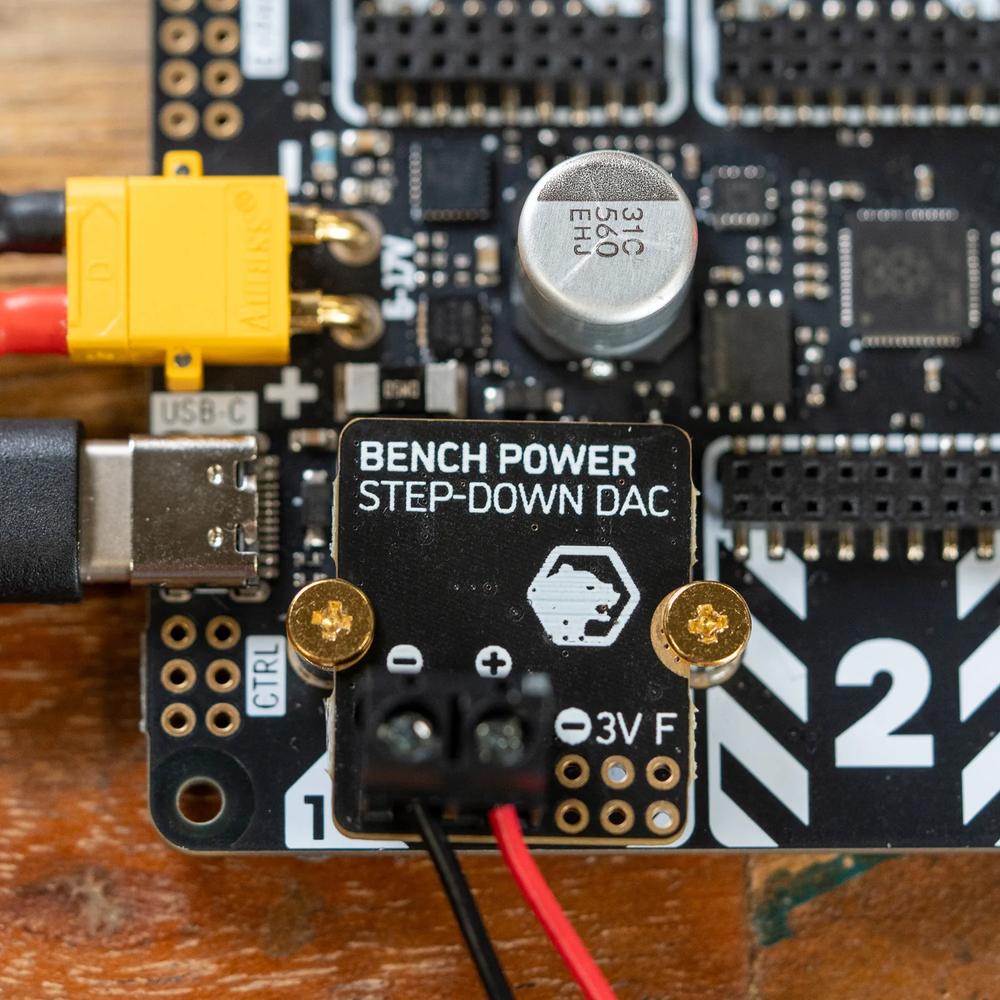

Pimoroni Labvoedingsmodule voor Yukon (5 A step-down DAC)

Geef je Yukon-projecten een softwarematig instelbare uitgang van 3 V tot 12 V met een compacte 5 A step-downregelaar op basis van de TPS54A24. Met realtime RP2040 PWM-regeling stel je de spanning gewoon in alsof het een knop is, voor precieze fansnelheid of LED-helderheid.

• 3 V tot 12 V uitgang, 5 A continu, 10 A piek

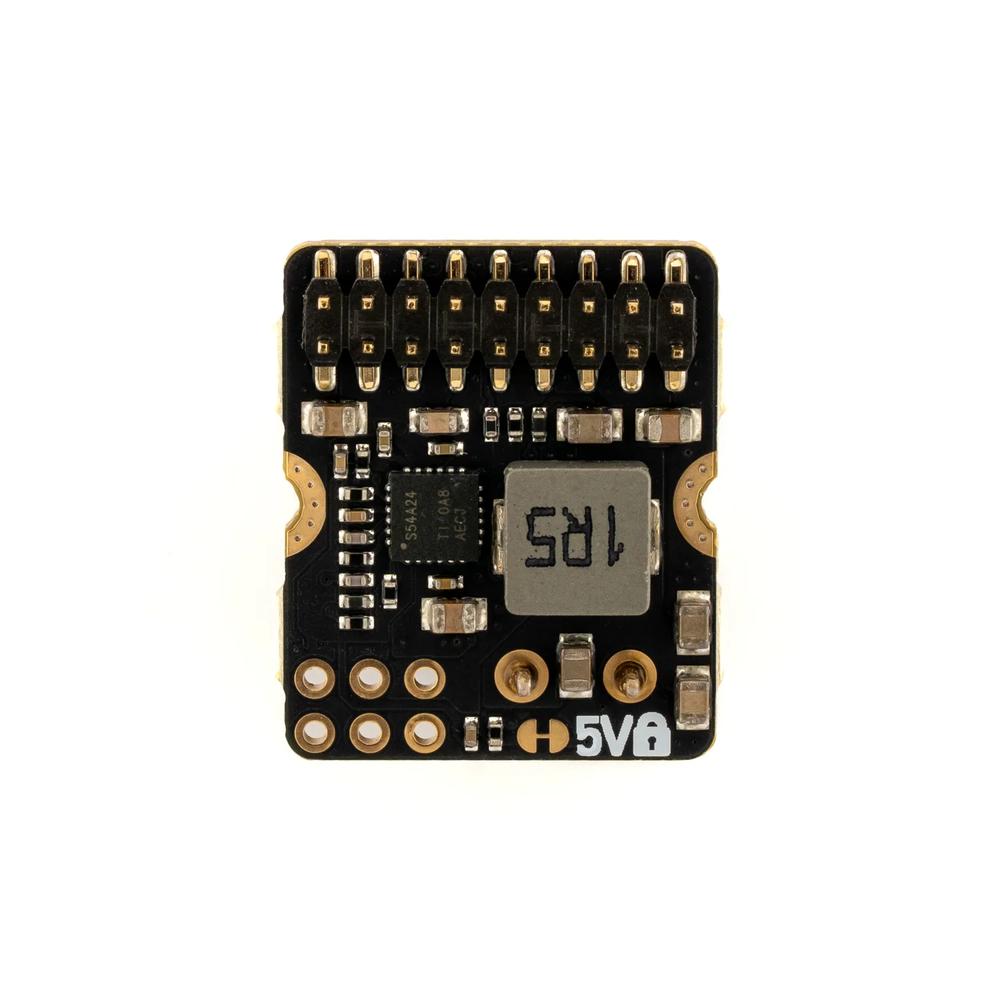

• 5 V vastzetten via een doorknipbaar printspoor aan de onderkant voor een vaste uitgang
• Twee toegankelijke digitale I/O-pads met 3.3 V en GND voor sensoren
• Spanning, temperatuur en power-good monitoren
• Schroefklemmen met 5 mm steek voor stevige bekabeling
• Helemaal kant-en-klaar; solderen is alleen nodig als je digitale I/O wilt gebruiken.
• Werkt met Pimoroni Yukon
• Maten 24 x 20 x 15,3 mm

Voorbeelden van gebruik:

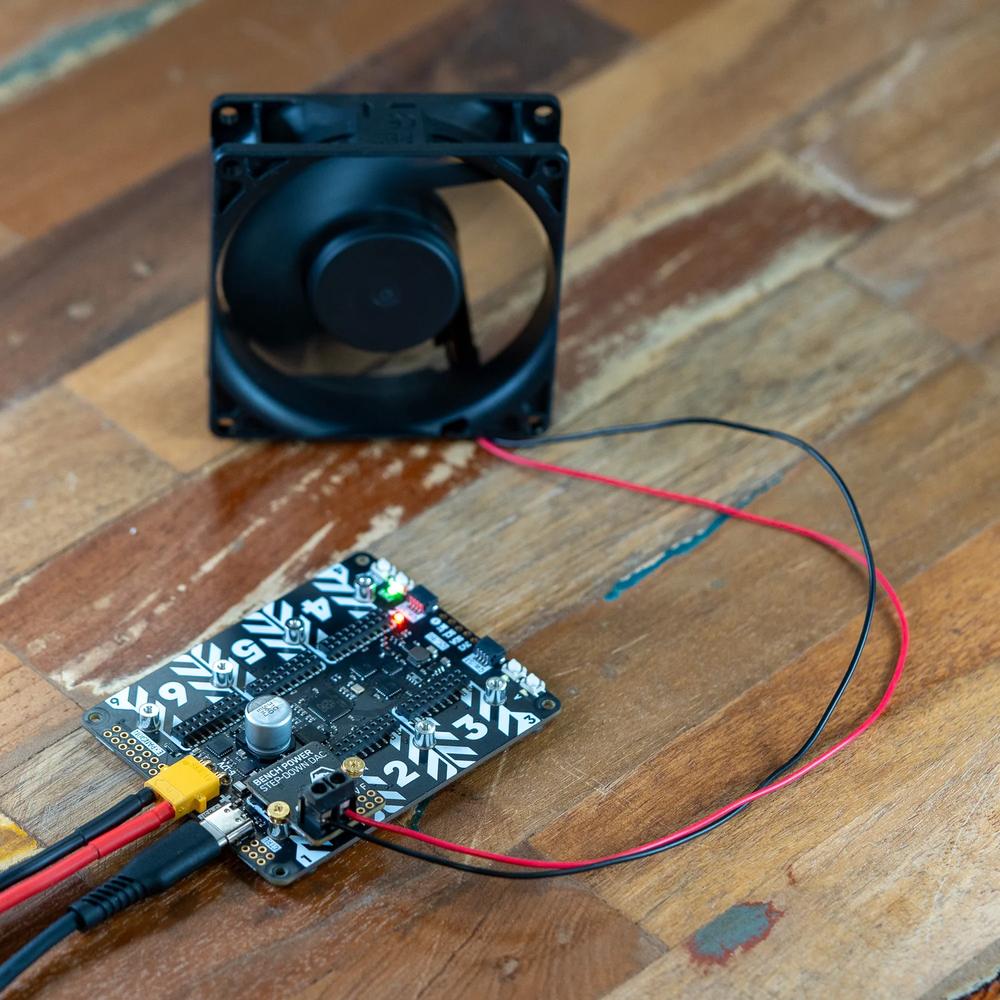

• Regel de snelheid van een 12V-pc-ventilator met PWM voor luchtstroomtests
• Dim eenkleurige LED-strips met soepele overgangen
• Sluit de lus door een sensor op de IO-pads uit te lezen en de output in de code bij te sturen.

Opmerkingen:

• Voor een volle 12 V op de uitgang moet de Yukon-ingang minimaal 12 V zijn; anders wordt de uitgang beperkt tot de ingangsspanning.
• Gebruikt de PWM-hardware van de RP2040; er kunnen tot vier modules tegelijk draaien.
• PWM-toewijzing: Slots 1 en 5 gebruiken PWM 0B; Slots 2 en 6 gebruiken PWM 2B; Slot 3 gebruikt PWM 4B; Slot 4 gebruikt PWM 6B
• MicroPython-bibliotheek en voorbeelden zijn beschikbaar
