Adafruit Tweekleurige (rood/groen) 12-LED-staafdiagram

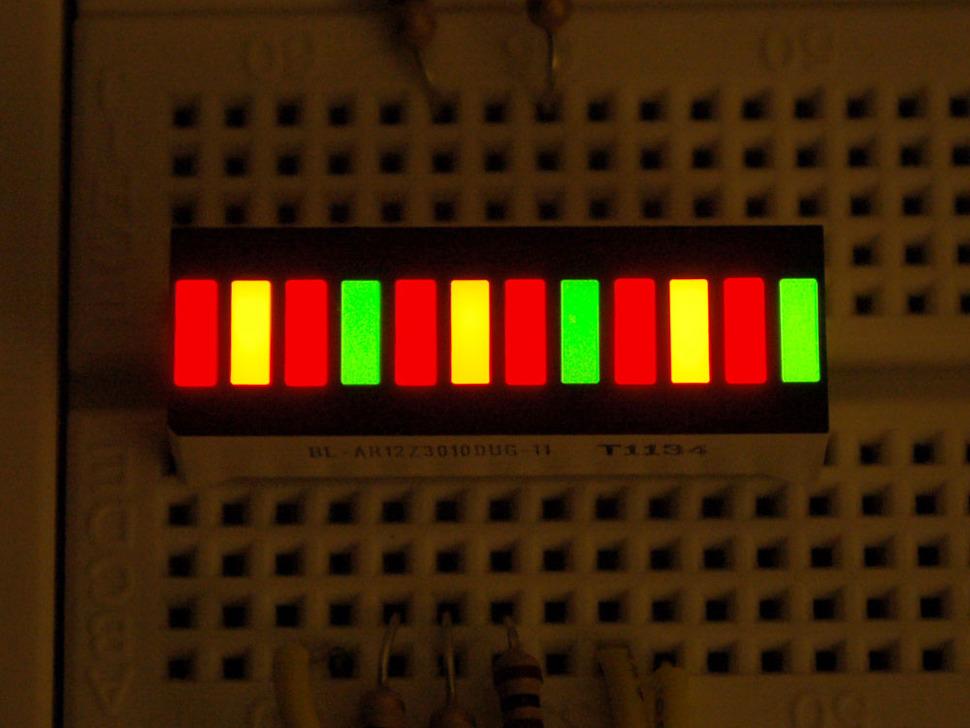

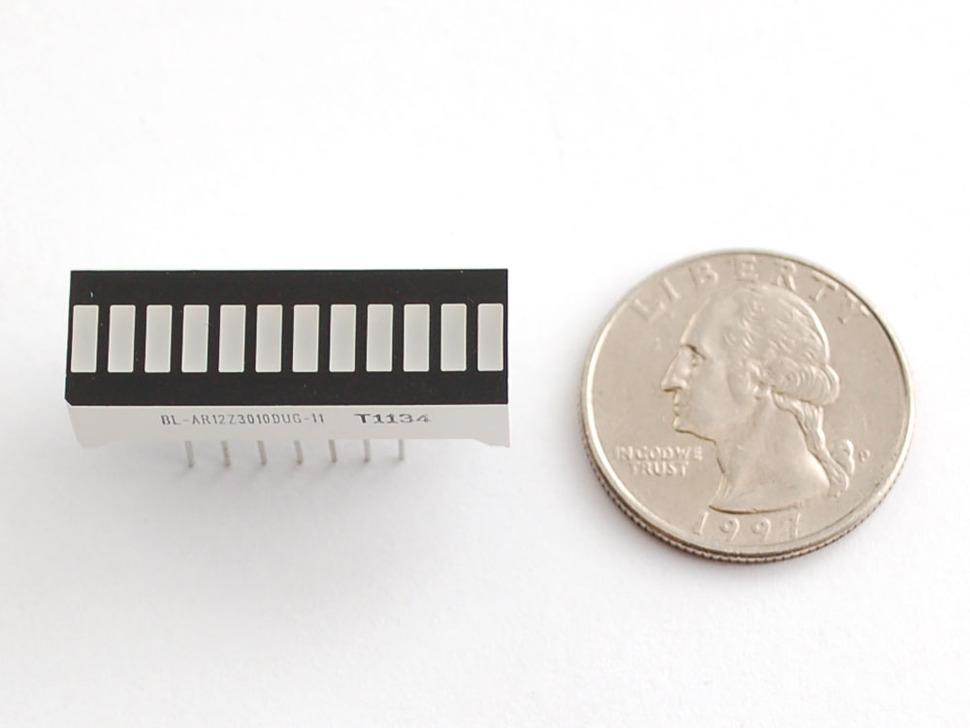

Maak een klein lineair display met meerdere kleuren met deze elegante tweekleurige LED-balkgrafiek. Met een lengte van slechts 3 cm is hij goed zichtbaar, maar niet zo groot dat hij niet op een breadboard past! De kunststof behuizing bevat 24 LED's, 12 rode (30 mcd) en 12 green (18 mcd). Elke balk heeft twee LED's, waardoor de kleuren rood, green , geel of, met snelle multiplexing, elke kleur daartussenin kunnen display .

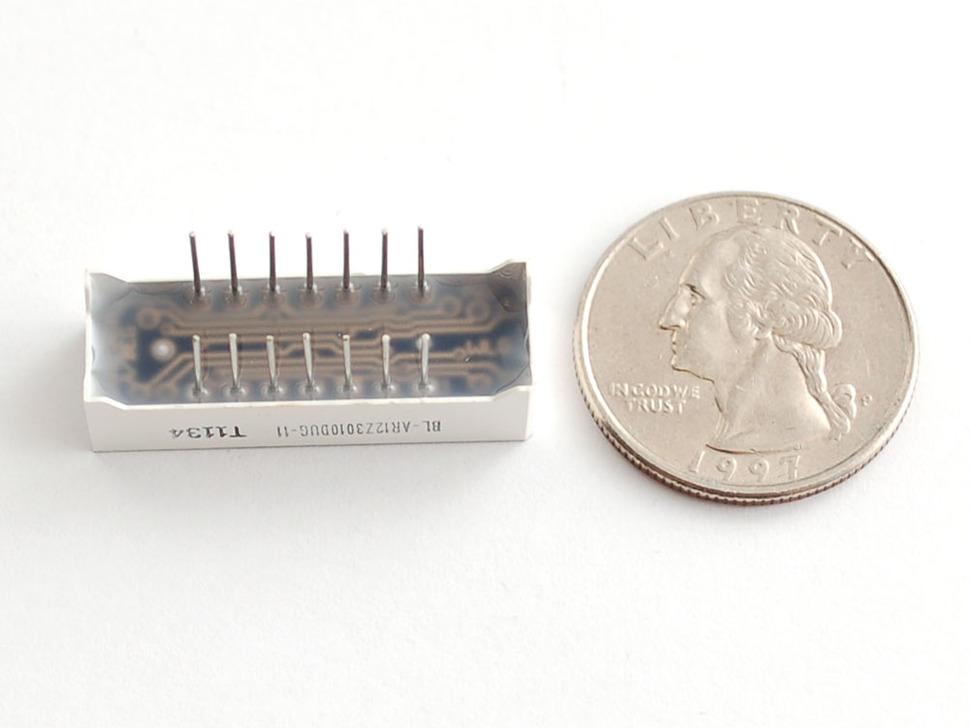

Dit display is helder, mooi en funky met mooie, diffuse rechthoekige lenzen voor een opvallende look. Het beschikt over 14 pinnen, 7 aan elke kant, met een tussenruimte van 0,25 cm, waardoor het gemakkelijk op een breadboard kan worden aangesloten en er voldoende ruimte overblijft voor bedrading. Het compacte ontwerp maakt creatieve projecten mogelijk met efficiënt ruimtebeheer.

Omdat het display gemultiplext is, is het aan te raden om 3 PNP-transistoren te gebruiken om de anodes aan te sturen met behulp van microcontrollerpinnen en een 74HC595 om de kathodes aan te sturen. Verdiep je kennis met een artikel over staafdiagrammen voor verdere verdieping. Daarnaast bieden tutorials die matrices introduceren nuttige inzichten voor het effectief aansturen van een gemultiplexte staafdiagram.
