Adafruit Tweekleurige (rood/groen) 12-LED staafdiagram - verpakking van 2

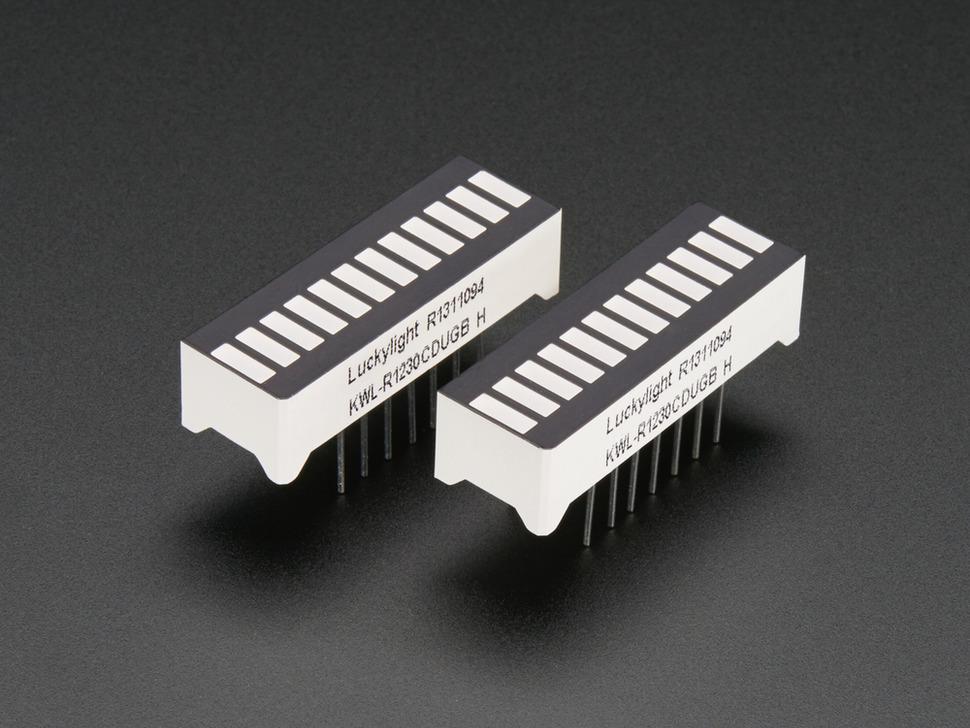

Deze elegante tweekleurige LED-balkgrafiek is perfect voor een levendige en dynamische display . Met een lengte van slechts 3 cm past hij naadloos in een breadboard zonder al te veel ruimte in te nemen. Met 24 LED's in een compacte kunststof behuizing – 12 rode met 14 mcd en 12 green met 13 mcd – biedt deze balkgrafiek veelzijdige kleurenweergave.

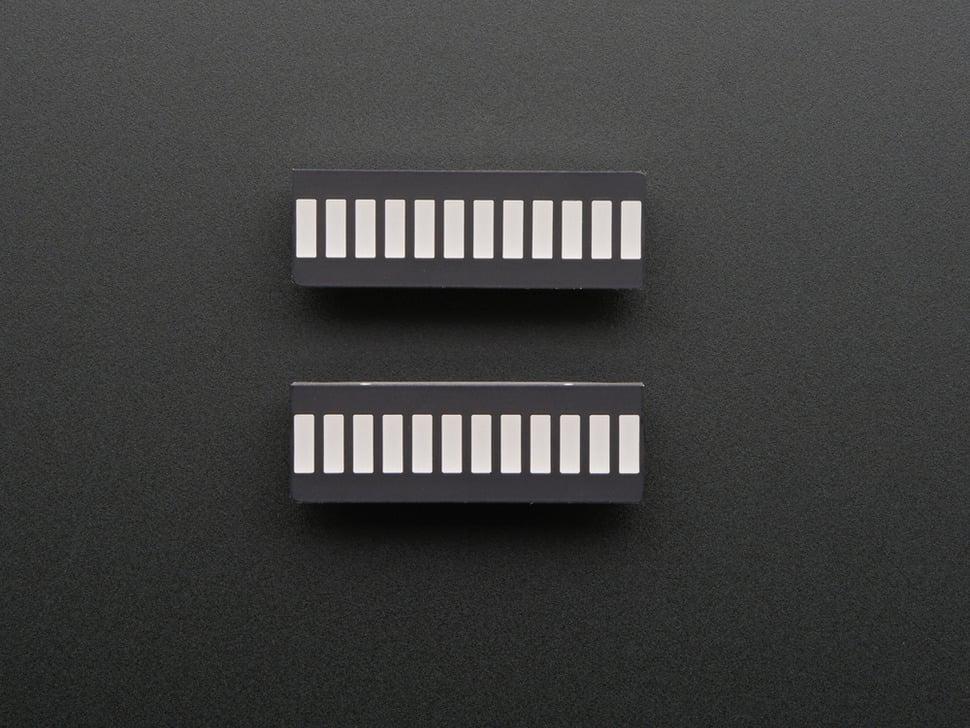

Elke balk binnenin bevat twee leds, die rode, green of gele kleuren weergeven, en met snelle multiplexing een spectrum aan kleuren daartussenin. Het display is ontworpen met diffuse rechthoekige lenzen, wat zorgt voor een opvallende en esthetisch aantrekkelijke look.

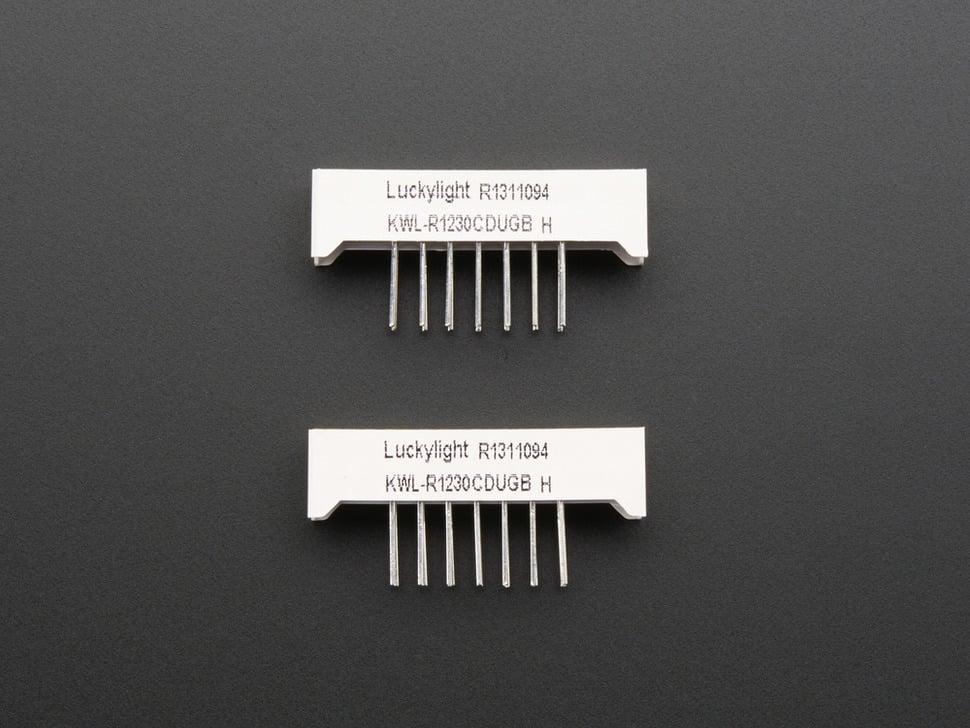

Met 14 pinnen, 7 aan elke kant en een afstand van 0,1 inch, is hij eenvoudig te installeren op een breadboard met voldoende ruimte voor extra bedrading. Om het gemultiplexte display aan te sturen, gebruikt u 3 NPN-transistoren voor de kathodes, samen met een 74HC595 om de 8 anodes efficiënt te beheren.

Ontdek artikelen en tutorials over staafdiagrammen en gemultiplexte matrices om uw gebruiksideeën en implementatietechnieken uit te breiden en zo telkens weer een verbluffend en functioneel project te garanderen.
