Ronde Soft Potentiometer (lintsensor)

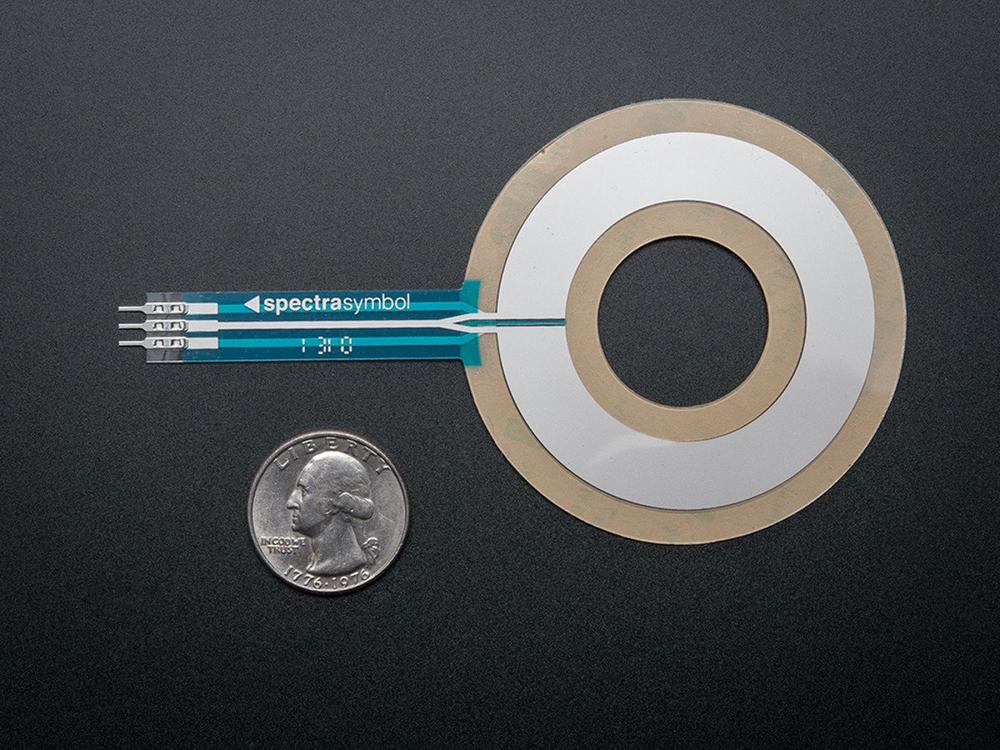

Vervaardigd door Spectra Symbol, dit zijn leuke kleine lintcontrollers (ook wel bekend als 'zachte potmeters') met een zelfklevende achterkant. Deze vorm is een ronde zachte potentiometer met een donutvormig detectiegebied met een buitendiameter van 55,96 mm / 2,2 inch en een binnendiameter van 35,63 mm / 1,4 inch.

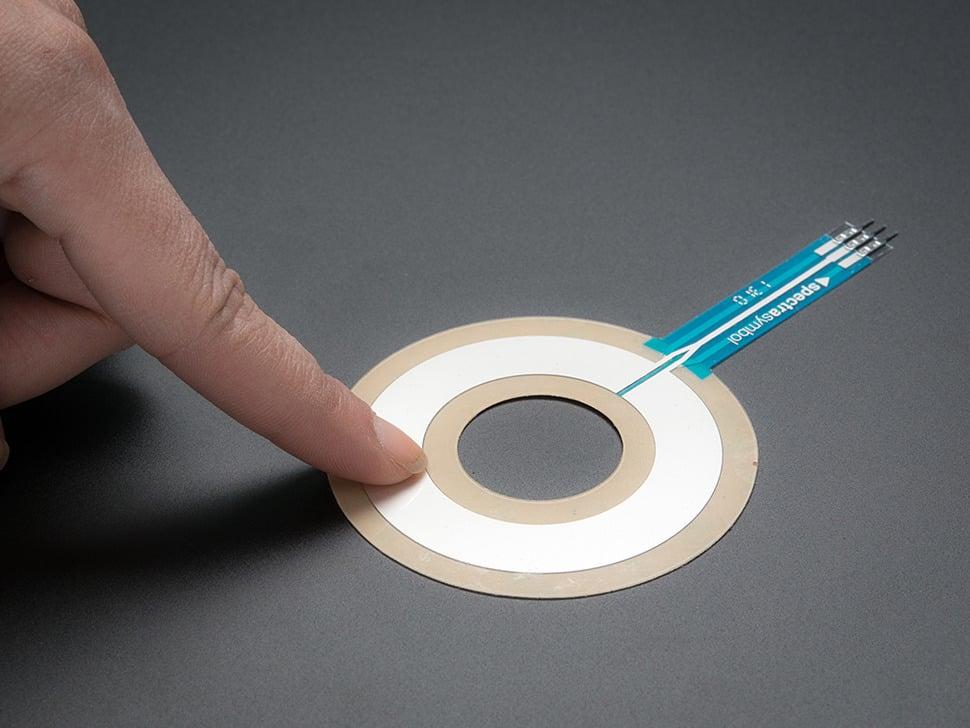

Er is een nominale weerstand van 10K over de twee buitenste draden. De weerstand van de middelste pen met betrekking tot een van de buitenste pennen verandert afhankelijk van waar op de strip wordt gedrukt. Als er geen druk wordt uitgeoefend, zweeft de middelste pin, dus zorg ervoor dat je een soort zwakke pull-up gebruikt, zoals 100K ohm.

Gebruiken Verbind een zijpen met aarde via een 10K-weerstand in serie. Verbind de andere zijpin met uw Vcc-voedingslijn (3V, 5V enz.) Via een andere 10K-weerstand in serie. Lees vervolgens de analoge spanning op de middelste pin. Het varieert van 1/3 Vcc tot 2/3 Vcc. Maak geen directe verbinding met aarde en voeding!
